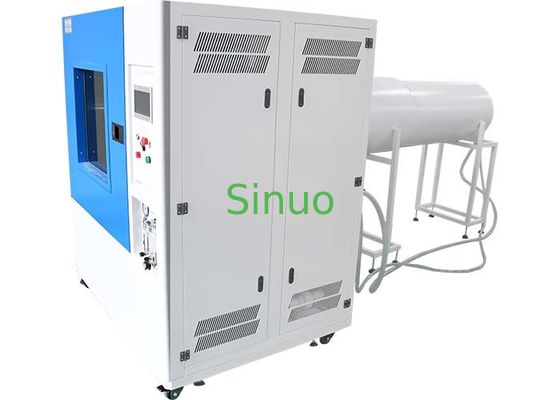

IEC60529 IPX3~IPX6 स्प्रे नोजल और नली नोजल टेस्ट चैंबर 512L

SN4416-512L IPX3 से IPX6 स्प्रे और होज़ नोजल परीक्षण कक्ष एक एकीकृत वाटरप्रूफ इनग्रेस प्रोटेक्शन टेस्टिंग सिस्टम है जो सख्ती से IEC 60529:1989 +A1:1999 +A2:2013 (एन्क्लोजर द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री, आईपी कोड)। यह मानक के चित्र 5 और चित्र 6 में परिभाषित IPX3 और IPX4 स्प्रे/स्प्लैश परीक्षणों के साथ-साथ IPX5 और IPX6 उच्च-दबाव वाले पानी के जेट परीक्षणों का समर्थन करता है।

प्राकृतिक जल जोखिम - जिसमें बारिश, छींटे और उच्च गति वाले पानी के जेट शामिल हैं - विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए महत्वपूर्ण जोखिम लाता है: शॉर्ट सर्किट, जंग, फफूंदी, विरूपण और संरचनात्मक विफलता। यह कक्ष इन वास्तविक दुनिया के जल जोखिम की स्थितियों को सटीक रूप से पुन: उत्पन्न करता है, जिससे निर्माताओं और तीसरे पक्ष की प्रयोगशालाओं को उत्पाद की वाटरप्रूफ प्रदर्शन को सत्यापित करने, एन्क्लोजर डिजाइन को अनुकूलित करने और विश्वसनीय कारखाने रिलीज निरीक्षण करने में सक्षम बनाया जाता है।

आउटडोर लाइटिंग, घरेलू उपकरणों, ऑटोमोटिव घटकों, इलेक्ट्रिकल कैबिनेट, नियंत्रण घटकों और अन्य विद्युत और इलेक्ट्रॉनिक असेंबली के लिए व्यापक रूप से अपनाया गया है, यह लचीले, कुशल आईपी रेटिंग सत्यापन के लिए एक एकल परीक्षण इकाई में आईपीएक्स3/आईपीएक्स4 स्प्रे नोजल और आईपीएक्स5/आईपीएक्स6 होज़ जेट नोजल को जोड़ता है।

• एक कक्ष में 4-इन-1 आईपी वाटरप्रूफ परीक्षण: कई मशीनों के बीच स्विच किए बिना IPX3, IPX4, IPX5 और IPX6 परीक्षण चलाएं। अलग कैलिब्रेटेड नोजल IEC 60529 चित्र 5 (IPX3/4) और चित्र 6 (IPX5/6) का पालन करते हैं।
• जंग-रोधी SUS304 स्टेनलेस स्टील आंतरिक संरचना: कक्ष का इंटीरियर और रोटरी टर्नटेबल SUS304 स्टेनलेस स्टील का है, जिसमें पानी और नमी के जंग के खिलाफ लंबे समय तक सेवा जीवन के लिए बेक्ड-पेंट स्टील प्लेट का बाहरी आवरण है।
• आंतरिक एलईडी लाइट के साथ स्पष्ट टेम्पर्ड ग्लास अवलोकन खिड़की: स्प्रे और जेट परीक्षण के दौरान नमूनों की वास्तविक समय दृश्य निगरानी।
• स्टेपल मोटर के साथ प्रोग्रामेबल टर्नटेबल: 1-5 आरपीएम की समायोज्य घूर्णन गति, एकल-दिशा घूर्णन या फॉरवर्ड/रिवर्स वैकल्पिक घूर्णन का समर्थन करती है। रिवर्स घूर्णन संचालित नमूना परीक्षण के दौरान केबल उलझने से बचाता है।
• पीएलसी + 7-इंच टचस्क्रीन नियंत्रण प्रणाली: परीक्षण अवधि (0-999 मिनट) की आसान सेटिंग। मुख्य विद्युत घटक स्थिर, विश्वसनीय संचालन के लिए आयातित ओमरॉन भागों का उपयोग करते हैं।
• सटीक प्रवाह और दबाव विनियमन: पैनल रोटामीटर के माध्यम से मैनुअल प्रवाह समायोजन, वैकल्पिक इलेक्ट्रॉनिक फ्लोमीटर के साथ। स्थिर जल दबाव नियंत्रण मानक प्रवाह सहनशीलता आवश्यकताओं को पूरा करता है।
• पूर्ण सुरक्षा सुरक्षा: स्थिर प्रयोगशाला संचालन के लिए अंतर्निहित रिसाव सुरक्षा, पानी की कमी सुरक्षा और शॉर्ट-सर्किट सुरक्षा।
• सटीक मशीन वाले मानक नोजल: IPX3/4 के लिए पीतल 121-छेद स्प्रे नोजल; उच्च-प्रवाह जल जेट परीक्षण के लिए 6.3 मिमी (IPX5) और 12.5 मिमी (IPX6) जेट नोजल।

इस आईपी स्प्रे परीक्षण कक्ष का उपयोग इसके वाटरप्रूफ प्रदर्शन सत्यापन के लिए किया जाता है:

• आउटडोर प्रकाश व्यवस्था और luminaires
• घरेलू विद्युत उपकरण
• ऑटोमोटिव और मोटरसाइकिल पार्ट्स
• इलेक्ट्रिकल कैबिनेट, कनेक्टर और इलेक्ट्रॉनिक असेंबली

IEC 60529:1989 +A1:1999 +A2:2013 - एन्क्लोजर द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री (आईपी कोड)। चित्र 5 और चित्र 6 में IPX3, IPX4, IPX5 और IPX6 परीक्षण आवश्यकताओं को शामिल करता है।

• सामग्री: पीतल
• बाहरी व्यास: Φ102 मिमी; गोलाकार व्यास SΦ75.5 मिमी
• कुल 121 छेद Φ0.5 मिमी के
• प्रवाह: 10 लीटर/मिनट ±5%, रोटामीटर समायोज्य, इलेक्ट्रॉनिक फ्लोमीटर वैकल्पिक
• कार्य दबाव: 50 ~ 150 kPa; गेज रेंज 0 ~ 0.25 MPa
• स्प्रे दूरी: 300 ~ 500 मिमी
• हटाने योग्य एल्यूमीनियम मूविंग शील्ड

• IPX5 नोजल एपर्चर: 6.3 मिमी, प्रवाह 12.5 ±0.625 लीटर/मिनट
• IPX6 नोजल एपर्चर: 12.5 मिमी, प्रवाह 100 ±5 लीटर/मिनट
• जेट दूरी: नोजल से टर्नटेबल केंद्र तक 2.5 मीटर
• IEC 60529 के अनुसार लक्ष्य प्रवाह को हिट करने के लिए दबाव समायोजित किया गया

• परिवेश तापमान: 5 ℃ ~ 35 ℃
• सापेक्ष आर्द्रता: ≤85%
• वायुमंडलीय दबाव: 86 kPa ~ 106 kPa

• चिकनी जल निकासी के साथ समतल फर्श; वाटरप्रूफ फर्श और दीवार
• फर्श असर क्षमता ≥ 200 किग्रा/m²; अच्छा वेंटिलेशन
• आस-पास कोई मजबूत कंपन, मजबूत विद्युत चुम्बकीय क्षेत्र, या ज्वलनशील/संक्षारक धूल नहीं
• रखरखाव निकासी: पीछे / बाएं / दाएं / ऊपर 800 मिमी; सामने की तरफ 1400 मिमी

• जल आपूर्ति ≥ 0.2 MPa; 2 मीटर के भीतर 4-पॉइंट टैप
• मशीन के 2 मीटर के भीतर स्वतंत्र अवशिष्ट-वर्तमान सर्किट ब्रेकर
