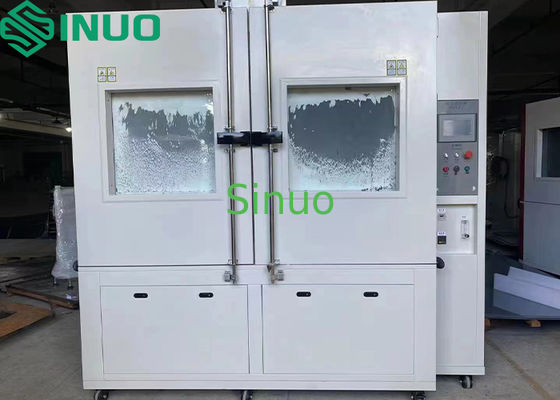

6 घन मीटर वॉक-इन सैंड और डस्ट टेस्ट चैंबर IP डस्ट प्रोटेक्शन टेस्टिंग

मात्रा और आयाम

नमूना का आकार

चौड़ाई: 36 ′′ 39 इंच (≈ 91.44 ′′ 99.06 सेमी)

ऊँचाई: 70 ¢ 72 इंच (≈ 177.8 ¢ 182.88 सेमी)

गहराई: 30 ′′ 36 इंच (≈ 76.2 ′′ 91.44 सेमी)

प्रभावी आंतरिक आयतन

लगभग.6 m3

आंतरिक कक्ष आयाम

1500*1500*2500 मिमी (W*D*H)

दरवाजा खोलना

1400*1500 मिमी (W*H)

बाहरी आयाम

लगभग.2500*2300*3300 मिमी (डब्ल्यू)*D*H)

कार्यात्मक मापदंड

कार्य कक्ष का तापमान

NT2पत्नी

कार्य कक्ष की आर्द्रता

≤ 75% आरएच (प्रदर्शन या नियंत्रित नहीं)

वैक्यूम डिग्री

≤10 kPa

धूल का प्रकार

टैल्कम पाउडर

धूल के कणों का आकार

एक 75 μm जाल (वायर व्यास 50 μm) के माध्यम से गुजरता है

धूल की सांद्रता

2°4 किलोग्राम/मी3

वायु प्रवाह मीटर

यांत्रिक प्रकार

वायु प्रवाह वेग

≤2 m/s

समय नियंत्रण

धूल उड़ाने की अवधिः 1 सेकंड 99 घंटे (समायोज्य); परीक्षण अवधिः 1 सेकंड 99 घंटे (समायोज्य); कंपन समयः 1 सेकंड 99 घंटे (समायोज्य)

धातु जाल

तार का व्यास ≥50 μm; जाल अंतर ≥75 μm

धूल परिसंचरण प्रणाली

एक उच्च शक्ति मिश्रित प्रवाह पंखे और परिसंचरण नलिका से सुसज्जित; सक्शन वॉल्यूम 80 × परीक्षण कोठरी की मात्रा; प्रवाह ≤ 60 × प्रति घंटे; ऊर्ध्वाधर हवा का प्रवाह ऊपर से नीचे तक; समान धूल वितरण;कैलिब्रेटेड प्रेशर गेज पोर्ट

नमूना प्लेटफार्म भार क्षमता

≥200 किलोग्राम

धूल सुखाने की प्रणाली

धूल सुखाने वाले हीटर से लैस; टचस्क्रीन के माध्यम से नियंत्रित; परीक्षण को बाधित किए बिना सुखाने की अनुमति देता है; लगातार धूल एकाग्रता सुनिश्चित करता है

धूल की जगह

एक वैक्यूम क्लीनर का उपयोग करके मैन्युअल प्रतिस्थापन; सुविधाजनक और कुशल

कक्ष विन्यास

कक्ष सामग्री

बाहरी खोलः 1.0 मिमी उच्च गुणवत्ता वाली रंगीन स्टील प्लेट, सफेद बेक्ड फिनिश

इन्सुलेशनः 100 मिमी पॉलीयूरेथेन फोम

आंतरिक कक्षः 1.0 मिमी SUS3201 स्टेनलेस स्टील

नमूना मंच

भार क्षमता ≥ 200 किलोग्राम

दरवाजे

1)बड़ी अवलोकन खिड़कियों और धूल मिटाने वाले मैनुअल डबल दरवाजे

2)प्रत्येक दरवाजे में एक बहुस्तरीय विस्फोट प्रतिरोधी कांच की खिड़की से लैस

3) उच्च/निम्न तापमान प्रतिरोधी सिलिकॉन गैसकेट के साथ सील

धूल उड़ाने का सिद्धांत

ऊर्ध्वाधर ऊपर-नीचे हवा का प्रवाह, प्रोग्राम करने योग्य फूंकने की अवधि

धूल परिसंचरण प्रणाली

1)धातु धूल फिल्टर के साथ चार फनल (प्रत्येक कोने में एक)

2)नमूना मंच के नीचे घूर्णी धूल ब्रश धूल को फ़नल में निर्देशित करता है

3)मिश्रित-प्रवाह पंखे कक्ष में समान रूप से धूल का प्रसार करता है

4)धूल की एकाग्रताः 2~4 kg/m3 (समायोज्य); धूल धीरे-धीरे और समान रूप से जमा होती है (<2 m/s)

परीक्षण पोर्ट

दो Φ100 मिमी बंदरगाहों (प्रत्येक पक्ष पर एक) सील प्लग और स्टेनलेस स्टील कवर के साथ

प्रकाश व्यवस्था

छत पर स्थापित एलईडी प्रकाश; नियंत्रण कक्ष के माध्यम से नियंत्रित; जीवनकाल ≥1000 h

वैक्यूम प्रणाली

1)एकल-चरण घुमावदार फ्लाई वैक्यूम पंप (2 एचपी)

2)नियामक वाल्व के साथ इलेक्ट्रॉनिक अंतर दबाव सेंसर

3)इसमें वैक्यूम पंप, पाइपिंग, यू-टाइप प्रेशर गेज, वायु प्रवाह मीटर और कनेक्टर शामिल हैं

4)तांबे और रबर की नली, वायु फिल्टर और दबाव नियामक

5)खाली करने की दर के माप के लिए कांच के रोटर प्रकार के प्रवाह मीटर

धूल सुखाने की प्रणाली

1)निर्जलीकरण के लिए आंतरिक हीटिंग प्रणाली

2)छिद्रित सुरक्षात्मक ढक्कन के साथ स्टेनलेस स्टील के पंख वाले हीटिंग ट्यूब

3)सटीक तापमान नियंत्रण के लिए एसएसआर + पीआईडी द्वारा नियंत्रित

4)सूखी प्रक्रिया परीक्षण प्रक्रिया को प्रभावित नहीं करती है।

नियंत्रण कैबिनेट

1)स्वतंत्र नियंत्रण कैबिनेट आवास विद्युत घटकों

2)सुविधाजनक संचालन के लिए तैनात

अतिरिक्त कार्य

वायुमंडलीय दबाव या चक्रगत दबाव परिवर्तनों को बनाए रखने के लिए वैक्यूम नियंत्रण

नियंत्रण प्रणाली

नियंत्रक

7-इंच प्रोग्राम करने योग्य एलसीडी टचस्क्रीन नियंत्रक (तापमान और आर्द्रता रिकॉर्ड करता है)

कार्यक्रम निष्पादन

एक साथ 4 स्वतंत्र समय कार्यक्रम निष्पादित करने वाले 4 आउटपुट का समर्थन करता है

समय नियंत्रण

प्रत्येक आउटपुट बिंदु में स्टार्ट और स्टॉप समय सेटिंग्स शामिल हैं

नियंत्रण मोड

धूल ब्लोअर, कंपन और कुल परीक्षण समय के लिए स्वतंत्र या संयुक्त समय

अधिकतम परीक्षण समय

9999 मिनट

संचार इंटरफ़ेस

दूरस्थ निगरानी और संचालन के लिए आरजे45, आरएस485, या आरएस232

तापमान माप

उच्च परिशुद्धता वर्ग ए PT100 प्लेटिनम प्रतिरोध सेंसर

परिचालन की स्थिति और सुरक्षा उपकरण

परिचालन की शर्तें

परिवेश का तापमानः -5°C से +40°C

सापेक्ष आर्द्रताः ≤90% आरएच

वायुमंडलीय दबावः 86~106 kPa

बिजली की आपूर्तिः 380V AC (± 10%), 3-चरण + पीई, ग्राउंडिंग प्रतिरोध ≤4Ω

आवृत्तिः 50 हर्ट्ज ± 10%

नामित शक्तिः ≈26 kW (अंतिम डिजाइन के अधीन)

सुरक्षा उपकरण

1)वायु स्विचः अतिप्रवाह, अति ताप और शॉर्ट सर्किट सुरक्षा

2)हीटिंग सिस्टमः रिसाव, शॉर्ट सर्किट और अधिभार संरक्षण

3)कक्ष अतितापमान संरक्षण (दोहरी सुरक्षा मोड)

4)चरण अनुक्रम और चरण हानि संरक्षण

5)रिसाव सुरक्षा

6)श्रव्य/दृश्य अलार्म और दरवाजा इंटरलॉक के साथ तीन रंग अलार्म लाइट

7)एलसीडी स्क्रीन पर अलार्म कोड के साथ दोष प्रदर्शन; दोष साफ होने तक मुख्य शक्ति काट दी

8)इंटरलॉक प्रणालीः सर्कुलेशन वेंटिलेटर चालू नहीं है या अतिभारित है, तो शीतलन/गर्मी के संचालन को रोकता है

9)स्वयं निदान और सुरक्षा कार्यः बिजली की विफलता सुरक्षा, लाइन ब्रेक का पता लगाने, तापमान/नमी अलार्म, स्वचालित संचालन, पानी की कमी का पता लगाने, टाइमर (स्वचालित प्रारंभ/रोक)बैकअप ऑपरेशन, और सहायता संकेत

नहीं.

नाम

उत्पत्ति/ब्रांड

इकाई

मात्रा

1

टच स्क्रीन

कुन्लुन टोंगटाई

पीसी

1

2

पीएलसी

वूशी / शिनजे

सेट

1

3

एसी संपर्ककर्ता

चिंट

सेट

1

4

मध्यवर्ती रिले

चिंट

पीसी

1

5

सूचक प्रकाश और बटन

शंघाई/होंगबो

सेट

1

6

अलार्म बज़र

शंघाई/होंगबो

पीसी

1

7

आपातकालीन रोक स्विच

शंघाई/होंगबो

पीसी

1

8

लाल स्व-लॉकिंग बटन

शंघाई/होंगबो

पीसी

1

9

ओवर करंट प्रोटेक्टर

चिंट

पीसी

1

10

मुख्य पावर स्विच (एमसीबी)

चिंट

पीसी

1

11

विद्युत आपूर्ति स्विच करना

ताइवान / मीन वेल

पीसी

1

12

तीन चरण असिंक्रोनस मोटर

ताइवान / जिउझोउ

पीसी

1

13

कंपन मोटर

चीन / चुआंगक्सिन

सेट

1

14

वैक्यूम पंप

चीन / फेय्यू

पीसी

1

15

वायु प्रवाह मीटर

चीन / LZT जुई

पीसी

1
