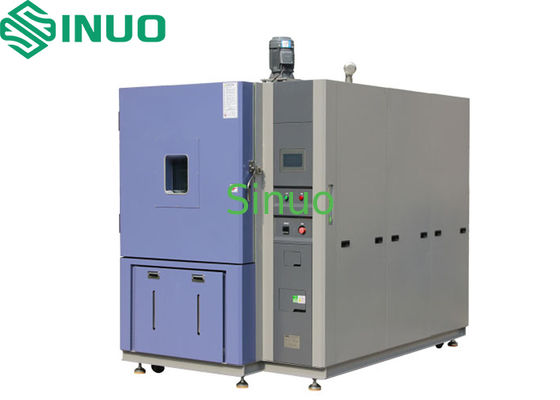

उच्च निम्न तापमान निम्न दबाव परीक्षण कक्ष -40°C से +70°C 5kPa

प्रदर्शन

शीतलन विधि

हवा से ठंडा

तापमान सीमा

-40°C~+70°C

तापमान में उतार-चढ़ाव

≤ 0.5°C (परिवेश का दबाव, कोई भार नहीं)

तापमान विचलन

≤±2.0°C (परिवेश का दबाव, कोई भार नहीं)

गर्म करने का समय

20°C → +100°C, ≤ 30 मिनट (परिवेश दबाव)

ठंडा होने का समय

20°C → -40°C, ≤ 30 मिनट (परिवेश दबाव)

दबाव सीमा

परिवेश दबाव ~ 5 kPa (आमतौर पर 11.6 kPa)

दबाव विचलन

≤ ±2 kPa (≥ 40 kPa)

≤ ± 5% (2 ¢ 40 kPa)

दबाव-तापमान एकीकृत नियंत्रित सीमा

दबाव में उतार-चढ़ाव

≤ ±2 kPa (1 बार ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

दबाव घटाने का समय

≤ 30 मिनट 5 kPa तक

कार्यक्रम की आवश्यकताएँ

परीक्षण बैटरी और बैटरी पैक को कम से कम 6 घंटे के लिए 75 ± 2°C के तापमान पर संग्रहीत किया जाना चाहिए, उसके बाद कम से कम 6 घंटे के लिए -40 ± 2°C के तापमान पर संग्रहीत किया जाना चाहिए।दो चरम परीक्षण तापमानों के बीच अधिकतम समय अंतराल 30 मिनट होना चाहिएयह चक्र 10 बार दोहराया जाएगा। उसके बाद सभी परीक्षण बैटरी और बैटरी पैक को 24 घंटे के लिए परिवेश के तापमान (20 ± 5°C) पर रखा जाएगा। बड़ी बैटरी और बैटरी पैक के लिए,चरम परीक्षण तापमान पर जोखिम का समय कम से कम 12 घंटे का होना चाहिए।.

संरचनात्मक विशेषताएं

नमूना विनिर्देश

चयन योग्य वोल्टेजः 12 वी, 24 वी, 36 वी या 48 वी

अधिकतम बैटरी आकारः W720*H480*D600 मिमी

वजनः 280 किलोग्राम

अधिकतम वोल्टेजः 56 वी

अधिकतम धाराः 300 ए

आंतरिक कक्ष के आयाम

W*H*D: 1000*1000*1000 मिमी

बाहरी आयाम

W*H*D: 3250*1400*2000 मिमी (उतरों को छोड़कर)

बाहरी दीवार सामग्री

1.5 मिमी रंगीन लोहे की शीट

आंतरिक दीवार सामग्री

SUS304 स्टेनलेस स्टील (5 मिमी, दबाव सहन संरचना)

इन्सुलेशन सामग्री

कठोर पॉलीयूरेथेन फोम

कक्ष का द्वार

विस्फोट-प्रूफ हैंडल वाला एकल दरवाजा, दृश्य खिड़की, आंतरिक प्रकाश व्यवस्था

अग्रणी और टर्मिनल पद

बायीं ओर एक Φ100 मिमी का लीड-थ्रू; सील टर्मिनल फ्लैंज

मैनुअल इन्फलेशन वाल्व

बिजली की विफलता के दौरान मैनुअल दबाव समानांतर के लिए

अलमारियाँ

दो स्टेनलेस स्टील की अलमारियाँ

कक्ष हीटर

स्टेनलेस स्टील के पंख वाले ट्यूब हीटर

हीटर नियंत्रण

SSR (ठोस अवस्था रिले) पल्स-चौड़ाई मॉड्यूलेशन

वैक्यूम पंप

VD401 ULVAC प्रत्यक्ष-ड्राइव, हवा से ठंडा, एकल-चरण घुमावदार फलक वैक्यूम पंप (तेल धुंध फिल्टर, तेल दृष्टि कांच और गैस बालास्ट वाल्व के साथ)

वैक्यूम सेंसर

UNIK 5072 (GE, संयुक्त राज्य अमेरिका),

रेंजः 0~200 kPa,

सटीकताः ±0.2% FS.BSL,

आउटपुटः 4 ¢ 20 mA,

दबाव इंटरफ़ेस: G1/4 आंतरिक धागा

प्रशीतन प्रणाली

कार्य पद्धति

हवा से ठंडा, यांत्रिक संपीड़न, दोहरे कैस्केड

कंप्रेसर

मैकेनिकल कंप्रेसर

वाष्पीकरक

पंखदार तांबे के ट्यूब हीट एक्सचेंजर

कंडेनसर

हवा से ठंडा शेल और ट्यूब

रेफ्रिजरेंट

R404a / R23 (गैर फ्लोराइड, पर्यावरण के अनुकूल, ODP = 0)

सहायक उपकरण

ड्रायर, ऑयल सेपरेटर, शीतल द्रव का दृश्य ग्लास, सर्विस वाल्व

विस्फोट-प्रूफ सिस्टम

दबाव में कमी

दो 300*300 मिमी के विस्फोट-प्रूफ वेंट दरवाजे के साथ; कमर दबाव ≥ 0.01 एमपीए पर खुलता है, उच्च शक्ति वाले हिंज और स्टेनलेस स्टील की श्रृंखलाओं से जुड़ा हुआ है

अग्निशमन

रिमोट ऑटोमैटिक और मैनुअल कंट्रोल के साथ CO2 सिस्टम

विस्फोट-प्रूफ चेन

मुख्य दरवाजे पर दो चेन दरवाजे के खुलने से रोकने के लिए

विद्युत नियंत्रण प्रणाली

नियंत्रक

7-इंच का टीएफटी रंगीन एलसीडी

ऑपरेशन मोड

कार्यक्रम मोड/फिक्स्ड वैल्यू मोड

प्रोग्रामिंग

चीनी मेनू, टच स्क्रीन इनपुट

कार्यक्रम क्षमता

अधिकतम 20 कार्यक्रम, 1000 चरण, 20 चक्र (अधिकतम 99 चरण प्रति चक्र)

प्रदर्शन

तापमान, आर्द्रता और दबाव के सेट मान (SV) और वास्तविक मान (PV) सीधे प्रदर्शित किए जाते हैं।

वर्तमान कार्यक्रम संख्या, चरण, शेष समय, चक्रों की संख्या और संचालन समय।

प्रोग्राम संपादन, ग्राफिकल वक्र, और फिक्स्ड-पॉइंट या प्रोग्राम किए गए कार्यों की स्थिति प्रदर्शित करना।

संकल्प

तापमानः 0.01°C; आर्द्रताः 0.1%; समयः 1 मिनट

अति/निम्न तापमान संरक्षण

कॉन्फ़िगर करने योग्य अलार्म

इनपुट

थर्मोकपल / आरटीडी / वोल्टेज / करंट

नियंत्रण

एंटी इंटीग्रल सैचुरेशन पीआईडी (बीटीएचसी/बीटीपीसी)

डेटा लॉगिंग

बैटरी समर्थित रैम, डिवाइस के सेट मानों, नमूनाकृत मानों और संबंधित नमूनाकरण टाइमस्टैम्प को संग्रहीत कर सकता है;

अधिकतम 60 दिन (नमूना लेने का अंतराल 1.5 मिनट)

यूएसबी फ़ंक्शन

1 जीबी फ्लैश ड्राइव, प्रोग्राम प्रबंधन और डेटा निर्यात के लिए पीसी सॉफ्टवेयर

संचार इंटरफेस

RS232, RS485; रिमोट कंट्रोल और मॉनिटरिंग, मल्टी मशीन सिंक कंट्रोल

पावर-आउट मेमोरी

पुनर्प्राप्ति पर हीटिंग/कूलिंग/स्टॉप करने के लिए कॉन्फ़िगर करने योग्य

टाइमर

ऑटो स्टार्ट/स्टॉप

सहायक कार्य

दोष अलार्म कोड डिस्प्ले, पावर-आउट सुरक्षा, और स्व-निदान कार्य।

नेटवर्क कनेक्टिविटी

विशेष सॉफ्टवेयर के माध्यम से एक ईथरनेट नेटवर्क से कनेक्ट किया जा सकता है, जो रिमोट कंट्रोल, रिमोट असिस्टेंस और टेस्ट डेटा अधिग्रहण को सक्षम करता है।कई मशीनों को एक साथ नेटवर्क पर नियंत्रित किया जा सकता है.

नियंत्रण कक्ष

a.आपातकालीन स्टॉप स्विच

b. पावर स्विच

c. अति ताप संरक्षण

d. RS-485 इंटरफ़ेस

ई. यूएसबी इंटरफ़ेस

सुरक्षा संरक्षण

प्रशीतन प्रणाली

कंप्रेसरों के लिए अति ताप, अति धारा, उच्च दबाव संरक्षण

परीक्षण कक्ष

समायोज्य अतितापमान संरक्षण, कक्ष फ्यूज, वायु नलिका अतितापमान, प्रशंसक अतिताप, हीटर अतिप्रवाह और फ्यूज

अन्य

चरण अनुक्रम, रिसाव, अधिभार, शॉर्ट सर्किट, वैक्यूम पंप मोटर सुरक्षा

परिचालन की शर्तें

विद्युत आपूर्ति

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), ±10% वोल्टेज उतार-चढ़ाव

संपीड़ित वायु स्रोत

4 ¢ 7 किलोग्राम/सेमी2 ((ग्राहक द्वारा आपूर्ति)

परिवेश का तापमान

5°35°C

नहीं.

घटक

ब्रांड

टिप्पणियाँ

1

कंप्रेसर

बिट्जर

2

तेल विभाजक

एमरसन, संयुक्त राज्य अमेरिका

3

प्लेट हीट एक्सचेंजर

जीईए, जर्मनी

4

दबाव स्विच

डैनफोस, डेनमार्क

5

कंडेनसर

कुलीन

6

वाष्पीकरक

गुआंगज़ौ योंगचियांग

7

ड्रायर

डैनफोस, डेनमार्क

8

विस्तार वाल्व

डैनफोस, डेनमार्क

9

विस्तार वाल्व

हनीवेल, संयुक्त राज्य अमेरिका

10

सोलेनोइड गार्ड

निकिडेउ, जापान

11

सोलेनोइड गार्ड

डैनफोस, डेनमार्क

12

नियंत्रक

टेंगलॉन्ग

13

लीक ब्रेकर

शिलिन, ताइवान

14

सर्किट ब्रेकर

श्नाइडर, फ्रांस

15

एसी संपर्ककर्ता

श्नाइडर, फ्रांस

16

थर्मल रिले

श्नाइडर, फ्रांस

17

चरण अनुक्रम रिले

सिएल, स्विट्जरलैंड

18

ठोस-राज्य रिले

सिएल, स्विट्जरलैंड

19

मध्यवर्ती रिले

ओमरोन, जापान

20

सर्कुलेशन मोटर

टेको, ताइवान

21

वैक्यूम पंप

ULVAC VD401 3φ 380V

22

वैक्यूम वाल्व

RIKEN AVB-KF-40-P, जापान

23

वैक्यूम सेंसर

जीई UNIK 5072
