| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

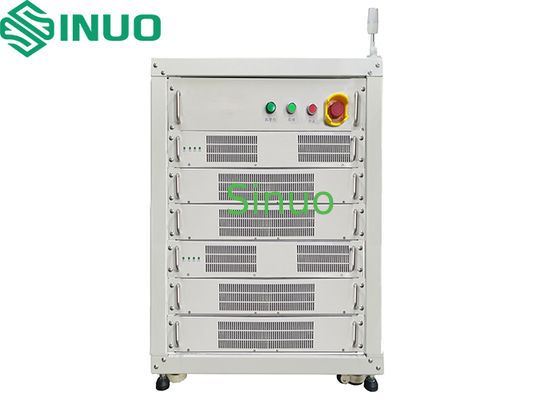

ली-आयन प्रदर्शन विश्लेषण के लिए पुनर्योजी उच्च परिशुद्धता बैटरी परीक्षण प्रणाली
उत्पाद की जानकारी:
पुनर्योजी उच्च परिशुद्धता बैटरी पैक परीक्षण उपकरण लिथियम-आयन बैटरी के विभिन्न प्रदर्शन मापदंडों, जैसे क्षमता, चार्ज की स्थिति (एसओसी), ओवरचार्ज और ओवर-डिस्चार्ज प्रदर्शन का परीक्षण करने में सक्षम है।
इस प्रणाली में उच्च शक्ति, उच्च दक्षता, उच्च परिशुद्धता और उच्च प्रदर्शन शामिल हैं।
ऊर्जा पुनर्जनन तकनीक को अपनाने से, यह गर्मी उत्पादन, बिजली की खपत और परिचालन लागत को काफी कम कर देता है।
सिस्टम आर्किटेक्चर:
उपकरण में मुख्य रूप से होस्ट कंप्यूटर (ऊपरी नियंत्रक), मध्य नियंत्रक, डीसी/एसी मॉड्यूल, डीसी/डीसी मॉड्यूल, निचला नियंत्रक और डेटा अधिग्रहण और प्रसंस्करण प्रणाली शामिल है।
यह प्रत्येक व्यक्तिगत सेल के लिए वोल्टेज, करंट, क्षमता और ऊर्जा जैसे वास्तविक समय डेटा एकत्र कर सकता है। वैकल्पिक तापमान अधिग्रहण चैनल उपलब्ध हैं। सभी एकत्र किए गए डेटा को एक समर्पित डेटाबेस में संग्रहीत किया जाता है, जो डेटा सांख्यिकी, विश्लेषण और रिपोर्ट निर्माण का समर्थन करता है।
सिस्टम आर्किटेक्चर आरेख (चित्र 1):
चित्र 1 सिस्टम आर्किटेक्चर आरेख
सिस्टम के मुख्य कार्य:
1.बैटरी चक्र जीवन परीक्षण
2.बैटरी क्षमता परीक्षण
3.डीसी आंतरिक प्रतिरोध परीक्षण
4.चार्ज/डिस्चार्ज विशेषता परीक्षण
5.चार्ज प्रतिधारण परीक्षण
6.चार्ज/डिस्चार्ज दक्षता परीक्षण
7. डीप डिस्चार्ज/निरंतर वोल्टेज डिस्चार्ज परीक्षण
8. ओवरचार्ज और ओवर-डिस्चार्ज सहनशीलता परीक्षण
9.तापमान विशेषता परीक्षण
प्रणाली मुख्य विशेषताएं:
1. उच्च दक्षता, कम गर्मी और कम ऊर्जा खपत के लिए ऊर्जा पुनर्जनन तकनीक।
2. तीन-चरण संतुलन प्रौद्योगिकी (कोई तटस्थ रेखा नहीं) ग्रिड लोड को कम करती है।
3.सॉफ्ट स्टार्ट-अप फ़ंक्शन पावर ग्रिड पर प्रभाव को कम करता है।
4.माप सटीकता ±0.05% से बेहतर; 1000ms तक डेटा रिकॉर्डिंग अंतराल; उत्कृष्ट स्थिरता.
5.प्रत्येक चैनल स्वतंत्र रूप से संचालित होता है और व्यक्तिगत चार्ज/डिस्चार्ज सेटिंग्स का समर्थन करता है।
6. व्यापक सुरक्षा कार्य: इनपुट/आउटपुट, सॉफ़्टवेयर/हार्डवेयर, रिवर्स पोलरिटी, बिजली विफलता पुनर्प्राप्ति, और खराब संपर्क सुरक्षा।
7. बिना किसी सर्ज करंट के लगातार करंट और लगातार वोल्टेज के बीच सुचारू संक्रमण।
8. बहु-स्तरीय नेटवर्क एकीकरण: एक पीसी 1000 से अधिक चैनलों को नियंत्रित कर सकता है; बड़े सिस्टम दूरस्थ निगरानी का समर्थन करते हैं।
9. लचीले संचालन (एक सिस्टम में बहु-उपयोग) के लिए चैनलों को स्वतंत्र रूप से समानांतर किया जा सकता है।
10. आसान रखरखाव के लिए मॉड्यूलर प्लग-इन डिज़ाइन।
11. सुविधाजनक इंस्टॉलेशन और सर्विसिंग के लिए त्वरित-कनेक्ट आउटपुट लाइनें।
12.गोल्ड-प्लेटेड जांच क्लैंप हीटिंग को कम करते हैं और बैटरी स्थापना/हटाने को सरल बनाते हैं।
13. सटीक डिजिटल नियंत्रण के लिए नियंत्रण कोर के रूप में फ्लोटिंग-पॉइंट अंकगणित के साथ उच्च गति डीएसपी।
14.सिंक्रोनस रेक्टिफिकेशन तकनीक ऊर्जा दक्षता को बढ़ाती है और हार्डवेयर आकार को कम करती है।
15.समृद्ध परिधीय और तेज़ कंप्यूटिंग डेटा प्रोसेसिंग और सिस्टम नियंत्रण का समर्थन करते हैं।
16. प्रसंस्करण के लिए नियंत्रण चर को I/O के माध्यम से DSP को भेजा गया।
17.सरल, विश्वसनीय हार्डवेयर डिज़ाइन।
18.मॉड्यूलर संरचना आसान उन्नयन और रखरखाव की अनुमति देती है।
19. वास्तविक समय की निगरानी और एमईएस डेटा अपलोडिंग (वैकल्पिक) के साथ स्पष्ट डेटा प्रस्तुति।
तकनीकी मापदंड:
|
नहीं। |
वस्तु |
विनिर्देश |
||
|
1 |
नमूना |
SNCTS100V60A-8CH |
||
|
2 |
मुख्य चैनल |
8 चैनल |
||
|
3 |
चैनल ऑपरेशन मोड |
पूर्णतः स्वतंत्र |
||
|
4 |
मुख्य चैनल ऑपरेटिंग मोड |
चार्जिंग: सीसी, सीवी, सीसीसीवी (प्रभाव के बिना सहज संक्रमण) निर्वहन: सीसी, सीपी, सीवी अन्य: स्टैंडबाई, रुकें |
||
|
मुख्य चैनल परीक्षण समाप्ति की शर्तें |
समय, वोल्टेज, करंट, क्षमता, आदि। |
|||
|
5 |
मुख्य चैनल वोल्टेज |
चार्जिंग वोल्टेज रेंज |
0V-100V |
|
|
डिस्चार्जिंग वोल्टेज रेंज |
10V-100V |
|||
|
शुद्धता |
±(0.05%आरडी+0.05%एफएस) |
|||
|
संकल्प |
0.1mV |
|||
|
मुख्य चैनल मौजूदा |
अधिकतम |
±60ए |
||
|
मिन |
±150mA |
|||
|
शुद्धता |
±(0.05%आरडी+0.05%एफएस) |
|||
|
संकल्प |
0.1mA |
|||
|
वर्तमान प्रारंभ प्रतिक्रिया समय |
≤20ms |
|||
|
वर्तमान स्विचिंग समय |
≤40ms |
|||
|
समय |
संकल्प |
1000mS |
||
|
शक्ति |
उत्पादन |
प्रति चैनल अधिकतम सतत आउटपुट: 6000W |
||
|
स्थिरता |
±0.1%एफएस |
|||
|
क्षमता |
अधिकतम चार्ज दक्षता |
85% |
||
|
अधिकतम निर्वहन दक्षता |
85% |
|||
|
ग्रिड फीडबैक |
हार्मोनिक विरूपण |
≤3% |
||
|
ऊर्जा घटक |
≥0.99 |
|||
|
सहायक चैनल कटऑफ फ़ंक्शन |
सिस्टम उन स्थितियों को सेट करने की अनुमति देता है जिसके तहत सहायक चैनल सिग्नल एक निर्दिष्ट मूल्य तक पहुंचने पर मुख्य चैनल चरण बंद हो जाएगा या स्विच हो जाएगा। |
|||
|
6 |
संचार |
स्थिर और वास्तविक समय डेटा ट्रांसमिशन के लिए आरजे-45 ईथरनेट इंटरफ़ेस |
||
|
बीएमएस संचार |
कैन/आरएस485 (वैकल्पिक) |
|||
|
7 |
नियंत्रण कार्यक्रम |
अप्रत्याशित बिजली विफलता, मैन्युअल स्टॉप, या सहेजे गए डेटा फ़ाइलों के बाद परीक्षण जारी रखने को सक्षम करते हुए, पावर-ऑफ डेटा सुरक्षा का समर्थन करता है। |
||
|
सुरक्षा सीमाओं को कॉन्फ़िगर किया जा सकता है, जिसमें निचली और ऊपरी वोल्टेज सीमाएँ, निचली और ऊपरी वर्तमान सीमाएँ, और वोल्टेज/वर्तमान प्रवृत्ति सुरक्षा शामिल हैं। प्रत्येक व्यक्तिगत चरण के लिए सुरक्षा निर्धारित की जा सकती है। |
||||
|
सहायक चैनल के लिए ऊपरी/निचली वोल्टेज सीमा और ऊपरी/निचली तापमान सीमा जैसे पैरामीटर कॉन्फ़िगर किए जा सकते हैं। |
||||
|
अधिकतम चक्र |
9999 |
|||
|
घोंसले की परतें |
10 तक |
|||
|
समय प्रारूप |
एच/मिनट/सेकेंड |
|||
|
डेटा रिकॉर्डिंग |
≥1000ms |
|||
|
8 |
डेटा प्रदर्शन |
साइकिल सूची |
चक्र संख्या, चार्ज/डिस्चार्ज क्षमता, ऊर्जा, औसत वोल्टेज |
|
|
प्रक्रिया सूची |
प्रक्रिया संख्या, मोड, समय, क्षमता, ऊर्जा, अंतिम वोल्टेज/वर्तमान |
|||
|
विस्तृत सूची |
रिकॉर्ड संख्या, सिस्टम समय, संचयी समय, वोल्टेज, करंट, पावर, ऊर्जा |
|||
|
9 |
दिनांक निर्यात |
एक्सेल और चार्ट फ़ाइलों में निर्यात योग्य डेटा; दक्षता रिपोर्ट, चार्ज/डिस्चार्ज वक्र, वोल्टेज/वर्तमान-समय विशेषताएँ आदि प्रदान करता है। |
||
|
10 |
वक्र प्रकार |
एक्स-अक्ष: कुल समय, क्षमता, चक्र गणना, आदि। |
||
|
Y-एएक्सिस:कुल वोल्टेज, करंट, क्षमता, सेल तापमान, चार्ज/डिस्चार्ज क्षमता, सेल वोल्टेज, आदि - सभी को स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है। |
||||
|
11 |
सॉफ़्टवेयर सुरक्षा |
अधिक/कम वोल्टेज, अधिक/कम करंट, अधिक तापमान, बिजली हानि की वसूली, असामान्य वर्तमान उतार-चढ़ाव, आदि। |
||
|
हार्डवेयर सुरक्षा |
रिवर्स पोलरिटी, ओवरकरंट, ओवरवोल्टेज। |
|||
|
खतरे की घंटी |
आपातकालीन कट-ऑफ स्विच, ऑटो शटडाउन, ऑटो लोड कनेक्शन/डिस्कनेक्शन। |
|||
|
12 |
आउटपुट लाइन्स |
चार-तार कनेक्शन (अलग-अलग करंट और वोल्टेज लाइनें)। |
||
|
13 |
शीतलक |
ज़बरदस्ती हवा को ठंडा करना। |
||
|
14 |
सुरक्षा स्तर |
EN60950 और GB4943 का अनुपालन करता है। |
||
|
शोर |
में निर्दिष्ट विधि के अनुसार परीक्षण किया गयाआईईसी 62040-3. शोर का स्तर कम है75 डीबीए. प्रयुक्त ध्वनि स्तर मीटर का अनुपालन करना होगाआईईसी 804 की टाइप I आवश्यकताएँ±0.5 डीबी से बेहतर सटीकता के साथ। |
|||
|
सुरक्षा स्तर |
आईपी22 |
|||
|
15 |
रख-रखाव |
मॉड्यूलर डिज़ाइन; प्रतिस्थापन योग्य स्पेयर पार्ट्स; वारंटी अवधि के दौरान निःशुल्क रखरखाव। |
||
|
16 |
सॉफ्टवेयर अपग्रेड |
आजीवन मुफ़्त सॉफ़्टवेयर अपग्रेड (हार्डवेयर असंगति तक)। |
||
|
17 |
विफलता दर |
≤1% |
||
|
18 |
उपकरण आयाम |
कैबिनेट: 670(डब्ल्यू)×850(डी)×960(एच) मिमी |
||
|
19 |
रखरखाव दिशा |
आगे और पीछे की पहुंच |
||
|
20 |
रंग |
मुख्य इकाई: आइस ग्रे GY09 |
||
|
21 |
पर्यावरण |
बिजली की आपूर्ति |
380VAC ±10%, तीन-चरण पांच-तार, 50Hz ±5% |
|
|
मूल्यांकित शक्ति |
54kW (L25²×3 + N4² + PE4²) |
|||
|
परिवेश का तापमान |
-20℃ ~ 40℃ |
|||
|
नमी |
10%-90% आरएच, गैर-संघनक |
|||
|
अन्य |
नमी, कंपन और धूल से बचें; विस्फोटक या वाष्पशील वातावरण के लिए नहीं |
|||
|
22 |
सुरक्षा नोट |
1.उपकरण की उचित ग्राउंडिंग सुनिश्चित करें। 2.उपकरण के आसपास के क्षेत्र को साफ़ और स्वच्छ रखें। 3.संचालन के दौरान आंतरिक पैनल न खोलें। 4.बैटरियों को जोड़ने या हटाने से पहले सुनिश्चित करें कि परीक्षण चैनल निष्क्रिय हैं। 5.आपातकालीन स्थिति में, किसी भी अन्य ऑपरेशन से पहले आपातकालीन स्टॉप स्विच दबाएं। |
||
मुख्य नियंत्रण इंटरफ़ेस:
चित्र 4.1:होस्ट कंप्यूटर मुख्य इंटरफ़ेस
प्रक्रिया प्रवाह संपादन इंटरफ़ेस:
चित्र 4.2: होस्ट कंप्यूटर प्रोसेस फ़्लो संपादन इंटरफ़ेस
होस्ट कंप्यूटर डेटा व्यूइंग इंटरफ़ेस:
चित्र 4.3: होस्ट कंप्यूटर डेटा व्यूइंग इंटरफ़ेस
घटक सूची:
|
नहीं। |
अवयव |
उत्पादक |
मूल |
|
1 |
एमसीयू |
एसटी/टीआई |
इटली/फ्रांस/यूएसए |
|
2 |
पंखा |
डेल्टा/सुनोन |
चीन |
|
3 |
फ्यूज |
लिटिलफ्यूज/बुसमैन |
यूएसए |
|
4 |
मैं सी |
टीआई/ऑन |
यूएसए |
|
5 |
आईजीबीटी |
Infineon |
यूएसए |
|
6 |
नमूना रोकनेवाला |
इसाबेलेनहुट्टे |
जर्मनी |
|
7 |
विज्ञापन |
ती |
यूएसए |
|
8 |
डीए |
आदि |
यूएसए |
|
9 |
रिले |
OMRON |
जापान |
|
10 |
ब्रेकर/संपर्ककर्ता |
चिंट/डेलिक्सी |
चीन |
|
11 |
द्विदिश विद्युत आपूर्ति |
तुवेई/लोरेंत्ज़ |
चीन |
|
12 |
जांच |
कांगक्सिंडा/यिंगझिबाओ |
चीन |
वैकल्पिक सहायक उपकरण:
|
नहीं। |
वस्तु |
रेंज/सटीकता |
मात्रा |
टिप्पणी |
|
|
1 |
सहायक तापमान चैनल |
तापमान जांच मॉडल |
एनटीसी(R25=10KΩ±1% बी25/50=3950±1%) |
आवश्यकता अनुसार |
डिलीवरी पर आपूर्ति की गई |
|
तापमान जांच सटीकता |
श्रेणी: -40℃ से 150℃ |
||||
|
2 |
कंप्यूटर |
CPU: Intel 10वीं पीढ़ी i5 (6 कोर या उच्चतर) |
आवश्यकता अनुसार |
डिलीवरी पर आपूर्ति की गई |
|
