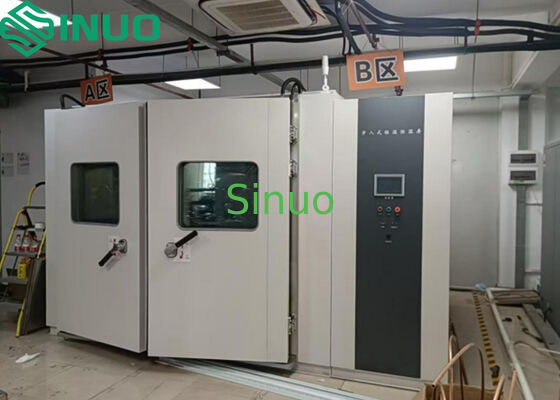

विश्वसनीयता परीक्षण के लिए निरंतर तापमान और आर्द्रता कक्ष

मॉडल

SN886-25m³

नमूना प्रतिबंध

इस परीक्षण उपकरण में निम्नलिखित नमूनों का परीक्षण या भंडारण करना निषिद्ध है:

ज्वलनशील, विस्फोटक या वाष्पशील पदार्थ

संक्षारक पदार्थ

जैविक नमूने

शक्तिशाली विद्युत चुम्बकीय उत्सर्जन स्रोत

नाममात्र मात्रा

25 मीटर³

आंतरिक कक्ष के आयाम

W2500 × H2500 × D4000 मिमी

बाहरी कक्ष आयाम

W3550 × H3130 × D4650 मिमी

परीक्षण पर्यावरण की स्थिति

परिवेश का तापमान 5°35°C; सापेक्ष आर्द्रता ≤85%RH; वायुमंडलीय दबाव (86°106) kPa; कक्ष खाली है।

लागू परीक्षण मानक

आईईसी 60068-2-78 परीक्षण केबिन: स्थिर-स्थिति नम गर्मी

प्रदर्शन

तापमान सीमा

-30°C से +70°C

तापमान में उतार-चढ़ाव

≤ ±0.5°C

तापमान विचलन

±2.0°C

तापमान एकरूपता

2.0°C

तापमान बढ़ने का समय

+20°C → +85°C ≤ 20 मिनट (बिना भार के)

तापमान गिरने का समय

+20°C → -40°C ≤ 60 मिनट (बिना भार के)

आर्द्रता सीमा (केवल आर्द्रता प्रकार)

सापेक्ष आर्द्रता विचलन

± 3% आरएच (> 75% आरएच, कोई भार नहीं)
± 5% आरएच (≤ 75% आरएच, कोई भार नहीं)

आर्द्रता में उतार-चढ़ाव

±2.5% आरएच

हवा का वेग (कक्ष का केंद्र)

0.5 ∙2.0 m/s (आवृत्ति समायोज्य)
सभी प्रदर्शन संकेतकों को हवा की गति ≤2.0 m/s पर पूरा किया जाना चाहिए।

वायु प्रवाह की दिशा

ऊर्ध्वाधर

कार्यशील ताप भार (तापीय विसर्जन क्षमता)

-40°C से +0°C: ≤2000 W

+0°C से +85°C: ≤6000 W

संरचनात्मक विशेषताएं

थर्मल इन्सुलेशन संरचना

मिश्रित मॉड्यूलर पैनलों में शामिलः

पाउडर लेपित जस्ती स्टील (बाहरी पैनल) → थर्मल इन्सुलेशन सामग्री → SUS304 स्टेनलेस स्टील (आंतरिक पैनल)

बाहरी पैनलः A3 ठंडा लुढ़का हुआ स्टील, मोटाई ≥ 1.0 मिमी, HOHUXI मानक रंग

आंतरिक पैनल: SUS304, मोटाई ≥1.0 मिमी; तल गोंद स्टेनलेस स्टील के साथ

इन्सुलेशन मोटाईः ≥100 मिमी

फर्श भार क्षमताः 1000 किलोग्राम/एम2 (एक समान भार)

तलः SUS304 उभरा हुआ एंटी स्लिप स्टील प्लेट, मोटाई 2.5 मिमी

एयर कंडीशनिंग चैनल

केन्द्रापसारक पंखे: ≥4 इकाइयां
हीटर, वाष्पीकरक (डिह्यूमिडिफिकेशन के लिए भी), पानी का इनपुट/आउटलेट, सूखी बल्ब सेंसर
आर्द्रता प्रकार के कक्ष में अतिरिक्त रूप से शामिल हैंः आर्द्रक, सूखी जलन के खिलाफ सुरक्षा

मानक विन्यास

केबल पोर्टः φ100 मिमी × 2 (बाईं ओर), कैप और सिलिकॉन प्लग के साथ

प्रकाश व्यवस्थाः 60W/AC220V × 4, सूचक टॉवर प्रकाश, बजरी,दबाव संतुलन यंत्र

दरवाजा

डबल हिंग्ड डबल पत्ती दरवाजा

एकल पत्तीः H2000 मिमी × W1200 मिमी

सुरक्षा ताला (भीतर से खुलता है)

गर्म एंटी-कंडेन्सेशन डबल ग्लास विज़ुअलाइज़िंग विंडो (W400 × H600 मिमी ×2)

गर्म दरवाजे का फ्रेम

नियंत्रण कक्ष

तापमान और आर्द्रता प्रदर्शन नियंत्रक, अति-तापमान रक्षक, आपातकालीन रोक, रन संकेतक, दोष संकेतक, बजर

यांत्रिक कक्ष

प्रशीतन प्रणाली, नाली/पानी प्रणाली, प्रशंसक, विद्युत नियंत्रण कैबिनेट, आर्द्रता और जल नियंत्रण प्रणाली

विद्युत नियंत्रण कैबिनेट

शीतलन पंखे, वितरण बोर्ड, नमूना बिजली टर्मिनल, आरएस-485 इंटरफ़ेस, मुख्य पावर ब्रेकर

हीटर

316 स्टेनलेस स्टील का बख्तरबंद हीटर
नियंत्रण विधिः एसएसआर (ठोस-राज्य रिले) शून्य क्रॉसिंग पीडब्ल्यूएम

आर्द्रता (केवल आर्द्रता प्रकार)

बॉयलर प्रकार की भाप आर्द्रता, 316 स्टेनलेस स्टील हीटर
एसएसआर पीडब्ल्यूएम नियंत्रण
जल स्तर नियंत्रण और सूखी जलन से सुरक्षा

प्रशीतन प्रणाली

कार्य पद्धति

कंप्रेसर शीतलन प्रणाली

वाष्पीकरक

पंखों वाला हीट एक्सचेंजर (डिह्यूमिडिफिकेशन के लिए भी)

कंडेनसर

शेल और ट्यूब या लेटेड प्लेट हीट एक्सचेंजर

विस्तार यंत्र

थर्मल विस्तार वाल्व, कैपिलरी ट्यूब

प्रशीतन नियंत्रण

पीएलसी स्वचालित रूप से प्रशीतन स्थितियों को समायोजित करता है

रेफ्रिजरेटर

R404A, R23 (दोनों शून्य ओजोन क्षरण सूचकांक के साथ)

मुख्य घटक ब्रांड

कंप्रेसर

बिट्ज़र (जर्मनी, दोहरे कंप्रेसर)

रेफ्रिजरेंट

डुपोंट/हनीवेल (यूएसए)

शीतलक तेल

अमेरिकी आर्कटिक भालू/हनीवेल

दबाव स्विच

डैनफोस (डेनमार्क) / SAGInoMIYA (जापान)

बाष्पीकरक दबाव विनियमित

डैनफोस

ड्रायर फ़िल्टर

डैनफोस/एमरसन (यूएसए)

विस्तार वाल्व

डैनफोस / स्पोर्लन (यूएसए)

सोलेनोइड वाल्व

SAGInoMIYA (जापान) / ODE (जर्मनी)

तेल विभाजक

इमर्सन

विद्युत नियंत्रण प्रणाली

प्रदर्शन

7-इंच का टीएफटी सच्चा रंग एलसीडी, 800×480 रिज़ॉल्यूशन

ऑपरेशन मोड

कार्यक्रम और निरंतर मान

सेट करने की विधि

टच पैनल, चीनी/अंग्रेजी मेनू

कार्यक्रम क्षमता

100 कार्यक्रम, प्रत्येक 10,000 चरणों तक, 9999 लूप

सेटिंग रेंज

तापमानः डिवाइस रेंज +5°C / ¥5°C विस्तार
आर्द्रताः 0~100% आरएच (आर्द्रता कक्ष)

प्रदर्शन संकल्प

तापमानः 0.01°C
समयः 0.01 मिनट
आर्द्रताः 0.1% आरएच

इनपुट

PT100 RTD, वोल्टेज, वर्तमान (संरचना के आधार पर)

संचार

वक्र प्रदर्शन और डेटा लॉगिंग के लिए पीसी कनेक्शन
दूरस्थ निगरानी और नियंत्रण
बहु-कक्ष सिंक्रनाइजेशन
RS-485, RS-232, ईथरनेट (एक चुनें), USB 20

नियंत्रण विधि

तापमानः पूर्ण संतृप्ति विरोधी पीआईडी + ऑटो-ट्यूनिंग
आर्द्रताः पूर्ण संतृप्ति विरोधी पीआईडी + ऑटो-ट्यूनिंग

वक्र रिकॉर्डिंग

बैटरी समर्थित रैम
रिकॉर्डिंग अंतरालः 1 सेकंड 120 सेकंड
अधिकतम इतिहासः720 दिन (२ मिनट के अंतराल पर)
डेटा भंडारण ≥10 वर्ष (बिना बिजली के)

अतिरिक्त कार्य

कारण और समस्या निवारण गाइड के साथ दोष अलार्म
बिजली की विफलता की वसूली
ऊपरी/निम्न तापमान सीमा संरक्षण
टाइमर (स्वचालित प्रारंभ/रोक)
स्व-निदान

तापमान और आर्द्रता सेंसर

तापमानः PT100 RTD
आर्द्रताः इलेक्ट्रॉनिक आर्द्रता सेंसर

विद्युत घटक के ब्रांड

पावर स्विच

CHNT

एसी संपर्ककर्ता

श्नाइडर (फ्रांस)

थर्मल रिले

श्नाइडर

चरण अनुक्रम रिले

श्नाइडर

उच्च/निम्न तापमान रक्षक

यताई

एसी रिले

श्नाइडर / फुजी (जापान)

एसएसआर

यांगमिंग

जल आपूर्ति प्रणाली (केवल आर्द्रता प्रकार)

जल आपूर्ति विधि

पंप उठाना

जल टैंक

छिपा हुआ प्रकार

सुरक्षा सुरक्षा उपकरण

प्रशीतन प्रणाली

कंप्रेसर का अधिक दबाव
कंप्रेसर मोटर का अति ताप
कंप्रेसर मोटर ओवरकंट्रेंट
ठंडा पानी कम दबाव

आर्द्रता प्रणाली (केवल आर्द्रता प्रकार)

कम जल स्तर की चेतावनी
सूखी जलन से बचाव

परीक्षण कक्ष

समायोज्य उच्च/निम्न तापमान सीमितकर्ता
परीक्षण स्थान में थर्मल फ्यूज
हवा के चैनल के अतितापमान संरक्षण
फैन मोटर ओवरकंट्रेंट

अन्य

चरण अनुक्रम और चरण हानि संरक्षण
रिसाव सुरक्षा
लोड शॉर्ट सर्किट सुरक्षा

अन्य विन्यास

नमूना पावर टर्मिनल

रिले नियंत्रित, AC220V, 2A के भीतर
ऑपरेशन के दौरान बंद; बंद या दोष के दौरान खुला

अतिरिक्त मद

दो आंतरिक सॉकेट (10A), बिना दरार के -30°C तक प्रतिरोधी

शीतलन विधि

पानी से ठंडा प्रणाली (निर्माता शीतलन टॉवर, पानी पंप और स्थापना प्रदान करता है)
