| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

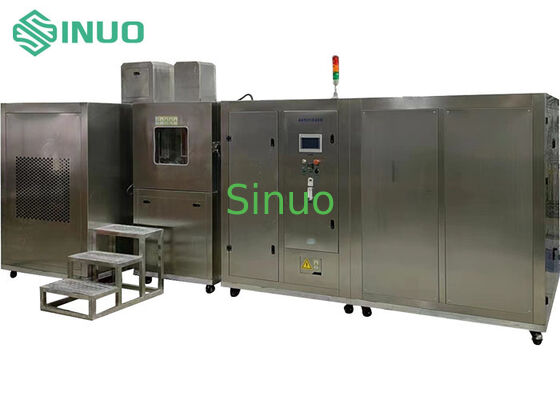

MIL-STD-810G उच्च एकाग्रता लमिना एयरफ्लो रेत और धूल परीक्षण कक्ष
उत्पाद का अवलोकनः
यह उपकरण विद्युत और इलेक्ट्रॉनिक उत्पादों, ऑटोमोबाइल और मोटरसाइकिल भागों के परीक्षण के लिए उपयुक्त है,और धूल वाले वातावरण में सील रेत और धूल से सील और आवास में प्रवेश करने से रोकने के लिएयह उपयोग, भंडारण और परिवहन के दौरान धूल भरे वातावरण में विद्युत और इलेक्ट्रॉनिक उत्पादों, ऑटोमोबाइल और मोटरसाइकिल भागों और सील के प्रदर्शन को सत्यापित करता है।परीक्षण का उद्देश्य विद्युत उत्पादों पर वायुप्रवाह से संचालित कणों के संभावित हानिकारक प्रभावों को निर्धारित करना हैइस परीक्षण का उपयोग प्राकृतिक पर्यावरणीय कारकों या मानव परेशानियों जैसे वाहनों की आवाजाही से प्रेरित खुले धूल भरे वायु वातावरण का अनुकरण करने के लिए किया जा सकता है।
डिजाइन का सिद्धांत: एक शंकु-रूपी फनल बनाया गया है, जिसके नीचे धूल इकट्ठा करने के लिए एक बंदरगाह है।एक उच्च दबाव टरबाइन परिसंचारी पंखे धूल निकालने के बंदरगाह (दाईं ओर) पर स्थापित किया जाता है धूल खींचने और इसे आंतरिक कक्ष के नीचे भेजने के लिए, कक्ष के नीचे से बाईं ओर, और फिर प्रीट्रीटमेंट कक्ष में। धूल को बाईं ओर से परीक्षण कक्ष में उड़ाया जाता है, और धूल को क्षैतिज रूप से दाईं ओर उड़ाया जाता है,इस प्रकार एक निरंतर चक्र शुरू होता है.
लागू मानक:
MIL-STD-810G, IEC 60068-2-68 आदि के अनुरूप है।
तकनीकी विनिर्देश:
| कक्ष के अंदर के आयाम | 1000×1000×1000 मिमी |
| बाहरी आयाम | लगभग 7500×2500×4500 मिमी (W×H×D) (वास्तविक आयाम भिन्न हो सकते हैं) वायु नलिका सहित |
| तापमान सीमा | RT±10-80°C (समायोज्य) |
| आर्द्रता सीमा | < 25% आरएच |
| ठीक धूल | ≤75um |
| मोटी धूल | ≤ 150um |
| एकाग्रता | 2±0.5g/m3 |
| वायु प्रवाह वेग | 5m/s±0.5m/s; |
| टैल्क खुराक | 2-5kg/m3 ((इस उपकरण के लिए 25 kg की आवश्यकता होती है) |
| मानक | GB2423.37-2006 परीक्षण Lc1 / IEC 60068-2-68 |
| विद्युत आपूर्ति | 380V±10%V (तीन-चरण पांच-वायर, एक अलग 80A सर्किट ब्रेकर के साथ; सर्किट ब्रेकर में टर्मिनल होने चाहिए; पावर कॉर्ड कम से कम 10 वर्ग मिलीमीटर होना चाहिए) । |
| प्रदूषण, विद्युत चुम्बकीय विकिरण | प्रासंगिक मानकों और आवश्यकताओं को पूरा करता है |
|
संरचनात्मक पद्धति (एकीकृत नियंत्रक और परीक्षण कक्ष) |
1इस कक्ष का नीचे का भाग फनल के आकार का होता है, जिसमें धूल एकत्र करने की प्रक्रिया में सहायता करने के लिए एक धूल-पुनर्प्राप्त करने वाला मोटर होता है।
2परीक्षण कक्ष लगभग घन है, with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionपरीक्षण कक्ष में हीटिंग का कार्य होता है।
3परीक्षण कक्ष में एक प्रीट्रीटमेंट कक्ष होता है और दोनों कक्षों में वायु प्रवाह का समान क्रॉस सेक्शन होता है।एक हवा गाइड फैन पूर्व उपचार कक्ष के लिए अग्रणी हवा प्रवाह चैनल के इनलेट के पीछे स्थापित किया जाता है. समग्र व्यवस्था के माध्यम से एक क्षैतिज लामिनेर वायु प्रवाह उत्पन्न होता है. वायु प्रवाह उत्पन्न करने के लिए एक ब्लोअर उपकरण परीक्षण कक्ष के पीछे स्थित है.हवा परीक्षण कक्ष से खींची जाती है और वायु प्रवाह चैनल के माध्यम से पूर्व उपचार कक्ष में भेज दी जाती हैधूल हटाने वाला उपकरण बाहरी है और नलिकाओं के माध्यम से जुड़ा हुआ है।
|
| बाहरी दीवार सामग्री | उच्च गुणवत्ता वाले SUS304 स्टेनलेस स्टील |
| आंतरिक कक्ष सामग्री |
SUS304 स्टेनलेस
|
| अवलोकन खिड़की | कक्ष के द्वार में एक बड़ी अवलोकन खिड़की है। |
| वायु नलिका |
अद्वितीय वायु नलिका डिजाइन यह सुनिश्चित करता है कि कक्ष में उच्च एकाग्रता वाली लमीना एयरफ्लो उत्पन्न हो।
|
| मूल संरचना | इसमें एक पूर्व उपचार कक्ष, एक परीक्षण कक्ष, एक धूल चूषण बंदरगाह, एक धूल संग्रह बॉक्स, एक परिसंचारी धूल उड़ाने की डिवाइस, एक वैक्यूम प्रणाली, एक धूल भंडारण टैंक, एक प्रवाह वाल्व,एक हीटिंग सिस्टम, एक बैकफ्लो फैन, एक नमूना टर्नटेबल, एक सुरक्षात्मक जाल, एक एकाग्रता मीटर धूल वापसी पाइप, आदि। |
| अवलोकन खिड़की | दरवाजा एक अवलोकन खिड़की से लैस है, एक प्रतिरोध फिल्म हीटिंग एंटी फ्रॉस्ट अवलोकन खिड़की। |
| प्रकाश व्यवस्था | इस कक्ष में ऊपरी भाग में उच्च तीव्रता वाली एलईडी प्रकाश व्यवस्था है, जो ऊपरी भाग में एक प्रकाश-प्रसारण खिड़की के माध्यम से कक्ष में प्रकाश प्रक्षेपित करती है; इसे एक स्वतंत्र स्विच द्वारा नियंत्रित किया जाता है। |
| टचस्क्रीन |
पीएलसी और टच स्क्रीन इंटेलिजेंट कंट्रोल सिस्टम (स्वयं विकसित SINUO) |
| एकाग्रता मीटर |
सटीक नियंत्रण के लिए पीएलसी मॉड्यूल को एनालॉग नियंत्रण संकेत प्रेषित किए जाते हैं। |
| हीटिंग सिस्टम | 316 स्टेनलेस स्टील हीटिंग वायर |
| वैक्यूम प्रणाली | दबाव नियामक वाल्व, नोजल, दबाव नियामक किट, कनेक्टिंग पाइप, वैक्यूम पंप |
| नियंत्रक |
एक प्रोग्राम करने योग्य लॉजिक कंट्रोलर (पीएलसी) का प्रयोग किया जाता है (इस कंट्रोलर में विभिन्न प्रकार के मनमाने ढंग से सेट कंट्रोल फ़ंक्शन होते हैं जैसा कि नीचे वर्णित है) ।
|
| धातु जाल का आकार | तार का नाममात्र व्यास 50μm, तार का नाममात्र अंतर 75μm या 150μm से कम |
| पंखा | पूरी तरह से प्लास्टिक के केन्द्रापसारक पंखे |
सुरक्षा सुरक्षा कार्य:
उपकरण के उपयोग की शर्तेंः
पर्यावरणीय परिस्थितियाँः उपकरण स्थल को तेज कंपन, मजबूत विद्युत चुम्बकीय हस्तक्षेप, धूल और संक्षारक पदार्थों की उच्च सांद्रता, प्रत्यक्ष सूर्य के प्रकाश से मुक्त होना चाहिए,या अन्य ताप स्रोतों से प्रत्यक्ष विकिरण.
परीक्षण प्रणाली प्रदर्शनः
वीडियो
वीडियो
वीडियो
|
|
