| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 20 सेट |

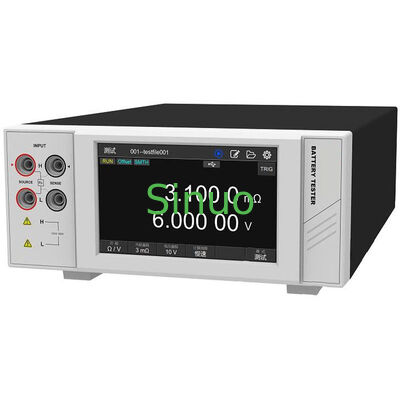

यह उपकरण लिथियम बैटरी के एसी आंतरिक प्रतिरोध (ACIR) और ओपन-सर्किट वोल्टेज (OCV) को मापने के लिए 1kHz एसी स्थिर करंट स्रोत और फोर-टर्मिनल विधि का उपयोग करता है। इसमें 0.1uΩ जितना कम एसी प्रतिबाधा रिज़ॉल्यूशन और उत्कृष्ट एंटी-इंटरफेरेंस क्षमताएं हैं।
यह उपकरण सेल निर्माण और क्षमता परीक्षण, मॉड्यूल/पैक के लिए बैटरी स्क्रीनिंग, और उत्पादन से पहले और बाद में बैटरी निरीक्षण जैसी प्रक्रियाओं में व्यापक रूप से उपयोग किया जाता है। यह उत्पादन से पहले पावर बैटरी और ऊर्जा भंडारण बैटरी कैबिनेट जैसे उच्च-वोल्टेज बड़े मॉड्यूल/पैक के बैटरी निरीक्षण में भी बड़े पैमाने पर उपयोग किया जाता है।
| उत्पाद मॉडल | BTS7501 | BTS7503 |
|---|---|---|
| कार्य विन्यास | MAX100V, ACIR | MAX300V, ACIR |
| एसी आंतरिक प्रतिरोध | ||
| माप विधि | एसी 4-टर्मिनल विधि | |
| वर्तमान आवृत्ति | 1kHz±0.2Hz | |
| प्रतिरोध रेंज | 3mΩ | 30mΩ | 300mΩ | 3Ω | 30Ω | 300Ω | 3000Ω | |
| अधिकतम इंगित मान | 3.1000mΩ | 31.000mΩ | 310.00mΩ | 3.1000Ω | 31.000Ω | 310.00Ω | 3100.0Ω | |
| प्रतिरोध रिज़ॉल्यूशन | 0.1uΩ | 1uΩ | 10uΩ | 100uΩ | 1mΩ | 10mΩ | 100mΩ | |
| माप वर्तमान | 100mA | 10mA | 1mA | 100uA | 10uA | |
| प्रतिरोध सटीकता | 3 mΩ रेंज: ±(0.5% * रीडिंग मान + 10 अंक); 3 mΩ रेंज से ऊपर: ±(0.5% * रीडिंग मान + 5 अंक) | |
| डीसी वोल्टेज | ||
| वोल्टेज रेंज | 6V | 60V | 100V | 300V | |
| वोल्टेज रिज़ॉल्यूशन | 10 μV | 100 μV | 1 mV | 1 mV | |
| अधिकतम प्रदर्शन मान | ±6.00000V | ±60.0000V | ±100.000V | ±310.000V | |
| वोल्टेज सटीकता | ± (0.01% * रीडिंग मान + 3 अंक) | |
| पैनल कार्य | टचस्क्रीन ऑपरेशन, 100 परीक्षण स्थितियाँ संग्रहीत करता है, जिसमें ओपन-सर्किट डिटेक्शन, तुलनाकर्ता, गति चयन, गियर चयन और फ़ंक्शन चयन जैसे कार्य शामिल हैं। | |
| इंटरफ़ेस कार्य | RS232, LAN, I/O | |
| संचालन वातावरण | संचालन: 0℃-40℃, 80% RH से नीचे (गैर-संक्षेपण); सटीकता की गारंटी: 23℃±5℃, 80% RH से नीचे (गैर-संक्षेपण) | |
| बिजली की आपूर्ति | AC220V±10%, 50Hz/60Hz, 20VA | |
| आयाम | BTS7503/BTS7501: 213*89*300 (W*H*D, mm) | |
