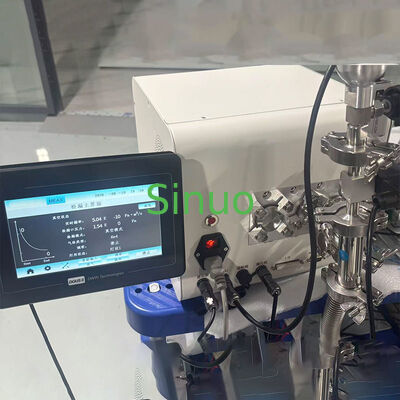

मॉड्यूलर लिथियम बैटरी हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टर
| Functional Configuration: | वैक्यूम/सक्शन गन मोड/डुअल ट्रेसर गैस | Detectable Gases: | हीलियम-4; हीलियम-3; हाइड्रोजन |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | आंतरिक/बाह्य/गतिशील अंशांकन | Calibration Leak: | माइक्रोचैनल प्रकार, 2.0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 मिनट | Response Time: | ≤ 1s |
यह उपकरण पहली पीढ़ी का एएनएचएमएस-1000 श्रृंखला मॉड्यूलर हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर है। यह वैक्यूम और सक्शन गन परीक्षण दोनों तरीकों के साथ संगत है।इसका कॉम्पैक्ट आकार लिथियम बैटरी कोशिकाओं के लिए स्वचालित हीलियम परीक्षण उपकरण में आसानी से एकीकरण की अनुमति देता है.
वास्तविक समय में इनलेट मॉड्यूल के स्थान पर हीलियम सामग्री की निगरानी करके, यह लिथियम बैटरी कोशिकाओं की हीलियम रिसाव दर को मात्रात्मक रूप से माप सकता है।यह जल्दी से अयोग्य और संदिग्ध कोशिकाओं की स्क्रीनिंग कर सकता है जिनकी रिसाव दर के कारण कारण सेट मूल्य से अधिक है जैसे कि आवरण वेल्डिंग दोष, इंजेक्शन छेद वेल्डिंग विफलता, और सामग्री दोष।
एएनएचएमएस-1000 श्रृंखला हीलियम द्रव्यमान स्पेक्ट्रोमीटर रिसाव डिटेक्टर का व्यापक रूप से प्राथमिक हीलियम परीक्षण, माध्यमिक हीलियम परीक्षण और सेल उत्पादन के दौरान बैटरी पैक एयरटाइटनेस परीक्षण में उपयोग किया जाता है।यह यह सुनिश्चित कर सकता है कि आवरण और सीलिंग पिन की वेल्डिंग गुणवत्ता, साथ ही PACK और मॉड्यूल के समग्र सील प्रदर्शन, उत्पादन आवश्यकताओं को पूरा करते हैं।
- उच्च लीक डिटेक्शन सटीकताः वैक्यूम मोड में न्यूनतम पता लगाने योग्य लीक दर 5.0E-10Pa.m3/s तक पहुंचती है
- उच्च प्रतिक्रिया गतिः रिसाव के लिए प्रतिक्रिया समय 1 से कम है, और रिसाव शिखर 5 सेकंड के भीतर मापा जा सकता है
- उच्च स्थिरता: यत्रियम-इरिडियम ऑक्साइड तार, विफलता के मामले में स्वचालित रूप से स्विच; दो-चैनल डिजाइन निरंतर और स्थिर संचालन सुनिश्चित करता है
- डेटा भंडारणः स्थानीय रूप से परीक्षण डेटा और तरंगों को संग्रहीत करता है, और यूएसबी फ्लैश ड्राइव पर निर्यात का समर्थन करता है
- उपयोग में आसानी: कॉम्पैक्ट आकार, समृद्ध इंटरफेस और सरल संचालन, स्वचालित लिथियम बैटरी हीलियम का पता लगाने वाले उपकरण के लिए उपयुक्त
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद मॉडल | SN-ANHMS-1000 |
| कार्यात्मक विन्यास | वैक्यूम मोड, सक्शन गन मोड, दोहरी ट्रेसर गैस |
| विद्युत आपूर्ति | AC 220V±10%, 50Hz |
| वर्तमान खपत | < 2A |
| फ्यूज | 10A*2 (व्यास 5*20 मिमी) |
| इनलेट फ्लैंज | 2*DN16 KF+1*DN25 KF |
| आयाम | 308*283*319 (W*H*D, मिमी) |
| पता लगाने योग्य गैसें | He4, He3, H2 |
| न्यूनतम पता लगाने योग्य रिसाव दर (He4) | बंदूक चूषण मोडः ≤ 5.0E-8 Pa.m3/s वैक्यूम मोडः 1.0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| कैलिब्रेशन मोड | आंतरिक कैलिब्रेशन, बाहरी कैलिब्रेशन, बाहरी गतिशील कैलिब्रेशन |
| कैलिब्रेशन लीक | माइक्रो चैनल प्रकार, 2.0 * 10−8 Pa·m3/s |
| प्रारंभ समय | ≤ 3 मिनट |
| प्रतिक्रिया समय | ≤ 1s |
| बैकअप पंप गति | > 1.0 L/s, अंतिम वैक्यूम < 10 Pa |
| आणविक पंप गति | He4, 2.5 L/s (स्प्लिट फ्लो 80) |
| अधिकतम अनुमेय दबाव | 200~1800 Pa |
| माप की इकाई | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| भाषा | चीनी/अंग्रेजी/जर्मन |
| प्रदर्शन स्क्रीन | एलसीडी, 4.3 इंच का रंगीन डिस्प्ले, टचस्क्रीन |
| संचार इंटरफ़ेस | RS232, I/O, एनालॉग इनपुट |
