| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

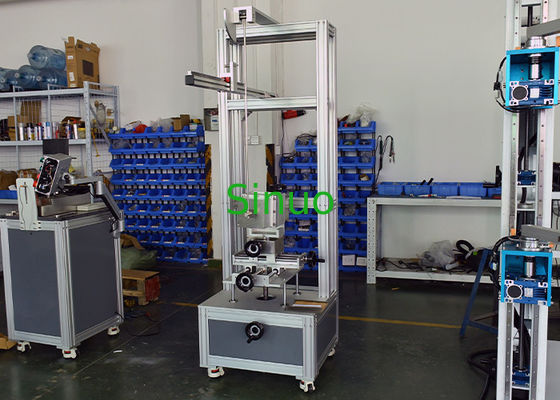

IEC60898-1 खंड 9.13 एमसीबी मैकेनिकल 200g इम्पैक्ट टेस्ट उपकरण
मानक और खंड:
परीक्षण उपकरण IEC 60898-1:2015 विद्युत सहायक उपकरण-घरेलू और समान प्रतिष्ठानों के लिए ओवरकरंट सुरक्षा के लिए सर्किट-ब्रेकर-भाग 1: a.c. ऑपरेशन खंड 9.13 मैकेनिकल स्ट्रेस टेस्ट, IEC 61009-1:2012 और आदि के लिए सर्किट-ब्रेकर के मानक आवश्यकताओं के अनुरूप है।.
परीक्षण का उद्देश्य:
इसका उपयोग स्विच सॉकेट, सतह पर लगे इंस्टॉलेशन बॉक्स, कॉन्टैक्टर, मोल्डेड केस एसी एयर सर्किट ब्रेकर आदि के लिए किया जाता है, ताकि उन उजागर भागों के प्रभाव प्रतिरोध को सत्यापित किया जा सके जो सामान्य उपयोग के दौरान यांत्रिक प्रभाव के अधीन हो सकते हैं।
परीक्षण सिद्धांत:
परीक्षण Eha के अनुसार: पेंडुलम, प्रभाव तत्व को 1-मीटर पेंडुलम के माध्यम से एक निश्चित ऊंचाई पर स्वतंत्र रूप से छोड़ा जाता है, नमूने को ऊर्ध्वाधर दिशा में सबसे निचले बिंदु पर हिट करता है, और गुरुत्वाकर्षण संभावित ऊर्जा को गतिज ऊर्जा में बदलने के माध्यम से, नमूने पर प्रभाव परीक्षण का उद्देश्य प्राप्त होता है।
संरचना:
यह उपकरण, जिसे कम-ऊर्जा पेंडुलम प्रभाव परीक्षण उपकरण के रूप में भी जाना जाता है, एक फर्श पर लगे डिजाइन की सुविधा देता है जिसके लिए कोई निश्चित स्थापना की आवश्यकता नहीं होती है। नमूना माउंटिंग फिक्स्चर बहु-दिशात्मक समायोज्यता प्रदान करता है, जिसमें ऊर्ध्वाधर, क्षैतिज और गहराई समायोजन शामिल हैं। इसके अतिरिक्त, यह माउंटिंग प्लेट के लंबवत एक अक्ष और ऊर्ध्वाधर अक्ष दोनों के चारों ओर घुमाव की अनुमति देता है, जो सटीक स्थिति के लिए स्वतंत्रता की पांच डिग्री प्रदान करता है।
पेंडुलम आर्म को धुरी बिंदु के माध्यम से एक समायोज्य रिलीज कोण तंत्र से सुसज्जित किया गया है, जो नमूने के सामने और किनारों पर विभिन्न स्थितियों पर लक्षित प्रभावों को सक्षम करता है। यह लचीला डिजाइन उद्योग में अधिकांश समान उत्पादों के लिए प्रभाव परीक्षण आवश्यकताओं को पूरी तरह से पूरा करता है।
तकनीकी पैरामीटर:
| मॉडल | SN2507 |
| लागू नमूना रेंज | पैनल माउंट, रेल माउंट, रीसेस्ड, पैनल माउंट सर्किट ब्रेकर |
| इम्पैक्ट एलिमेंट हेड | R10 पॉलीमाइड, कठोरता HR100 |
| इम्पैक्ट एलिमेंट मास (समकक्ष द्रव्यमान) | 150±1g(200g) |
| माउंटिंग ब्रैकेट गुणवत्ता | 10±1Kg |
| माउंटिंग ब्रैकेट | माउंटिंग प्लेट के चारों ओर ±90° घूम सकता है, माउंटिंग प्लेट ऊर्ध्वाधर अक्ष के चारों ओर ±90° घूम सकती है, X, Y, Z तीन अक्षों को समायोजित किया जा सकता है |
| स्थिति विनियमन | ब्रैकेट X-100～100mm, Y-100～100mm, Z-100～100mm स्ट्रोक समायोज्य |
| स्विंग पेंडुलम | 1000±1mm की लंबाई, 100±1g का द्रव्यमान, 9 मिमी का एक सामग्री बाहरी व्यास और 0.5 मिमी की दीवार की मोटाई वाला एक स्टील पेंडुलम |
| प्रभाव ऊंचाई | 0-500mm, स्केल डिस्प्ले (संबंधित कोण रूपांतरण) |
| सर्किट ब्रेकर माउंटिंग प्लेट | 175*175*8 लेमिनेटेड बोर्ड |
| आयाम | 860mm×650mm×2000mm |
| वजन | लगभग 140 KG |
