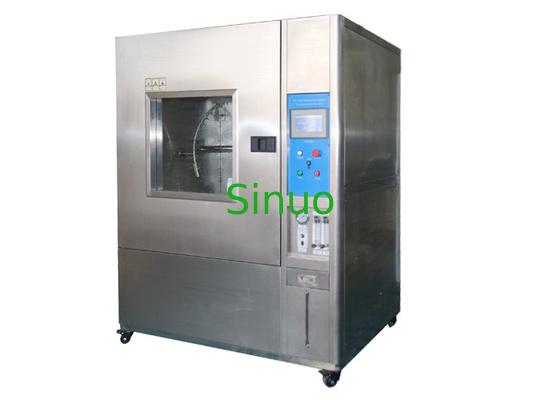

आईईसी 60529 IPX3 IPX4 Oscillating ट्यूब आईपी कोड परीक्षण चैंबर के खिलाफ पानी का छिड़काव
| Chamber Material: | स्टेनलेस स्टील | Inner Size: | अनुकूलित किया जा सकता |
| Control: | पीएलसी + टच स्क्रीन | IP Code: | IPX3 IPX4 |
| Oscillating Tubes: | R200, R400 वैकल्पिक | Needle Hole: | mm0.4 मिमी |
| High Light: | वर्षा परीक्षण कक्ष,जल प्रतिरोधी परीक्षण उपकरण |
||
आईईसी 60529 IPX3 IPX4 ऑसिलेटिंग ट्यूब आईपी कोड परीक्षण चैंबर के खिलाफ पानी का छिड़काव
अवलोकन:
आवेदन की पृष्ठभूमि: प्राकृतिक जल (वर्षा, समुद्र का पानी, नदी का पानी, आदि) उत्पादों और सामग्रियों को नुकसान पहुंचाता है। नुकसान हर साल अप्रत्याशित आर्थिक नुकसान का कारण बनता है, मुख्य रूप से जंग, लुप्त होती, विरूपण, ताकत में कमी, सूजन, मोल्ड, आदि विशेष रूप से बिजली के उत्पाद के लिए जो बारिश के कारण शॉर्ट सर्किट के कारण आग में आसानी से टूट जाता है। इसलिए, विशिष्ट उत्पादों या सामग्रियों के लिए आईपी कोड परीक्षण एक आवश्यक महत्वपूर्ण प्रक्रिया है।
आवेदन क्षेत्रों: आउटडोर प्रकाश व्यवस्था, घरेलू उपकरणों, ऑटो भागों और अन्य इलेक्ट्रॉनिक और बिजली के उत्पादों।
उपकरण का कार्य: उपकरण इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, लैंप, इलेक्ट्रिक अलमारियाँ, बिजली के घटकों, ऑटोमोबाइल, मोटरसाइकिल और उनके भागों और घटकों के भौतिक और अन्य संबंधित गुणों का परीक्षण करने के लिए है। परीक्षण के बाद, यह आंका जाता है कि क्या उत्पाद का प्रदर्शन आवश्यकताओं को पूरा करता है, ताकि उत्पाद के डिजाइन, सुधार, सत्यापन और कारखाना निरीक्षण को सुविधाजनक बनाया जा सके।
मानकों का अनुपालन: IEC 60529: 2013 बाड़ों (आईपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री, दूसरे वर्णक्रम 3 और 4 के लिए परीक्षण।
उपकरण सुविधाएँ:
1. यह IPX3 और IPX4 वाटरप्रूफ लेवल टेस्ट के लिए उपयुक्त है।
2, खोल उच्च गुणवत्ता वाले स्टील प्लेट, सुंदर और टिकाऊ से बना है।
3. भीतरी कक्ष, दोलन ट्यूब, टर्नटेबल और अन्य वैडिंग भाग लंबे समय के उपयोग के लिए कोई जंग सुनिश्चित करने के लिए SUS304 स्टेनलेस स्टील से बने होते हैं।
4. ऑसिलेटिंग ट्यूब फ्लेंज जोड़ों को गोद लेती है, जो ऑसिलेटिंग ट्यूब को स्थापित करने और बदलने के लिए सुविधाजनक है; दोलन नलियों पर नोजल संपर्क स्थिति पीतल शंकु डिजाइन को गोद लेती है, जो स्प्रे नोजल को स्थापित करने के लिए सुविधाजनक है।
5. पानी की आपूर्ति पाइपलाइन एक फिल्टर से सुसज्जित है, जो पानी में अशुद्धियों को फ़िल्टर कर सकती है, ताकि नोजल क्लॉगिंग को रोका जा सके।
6. टर्नटेबल एक स्टेपिंग मोटर का उपयोग करता है, गति को टच स्क्रीन पर सेट किया जा सकता है, दक्षिणावर्त या वामावर्त घुमा सकता है।
7. एक पावर आउटलेट इस चैम्बर में बनाया गया है, नमूना के लिए / बंद समय पर पावर प्रोग्राम द्वारा नियंत्रित किया जा सकता है: पावर ऑफ (0-999min), पावर ऑन (0-999min), पावर ऑफ (0-999min) ।
8. एक जलरोधक एलईडी प्रकाश परीक्षण कक्ष में स्थापित किया गया है, और कक्ष के अंदर परीक्षण के अवलोकन की सुविधा के लिए दरवाजे पर एक बड़ी अवलोकन खिड़की है।
9. उपकरण पानी को रिसाइकल करने के लिए पानी की टंकी के साथ आता है, उपयोगकर्ता को एक पेशेवर वाटरप्रूफ टेस्ट रूम बनाने की आवश्यकता नहीं होती है। पानी की टंकी में एक फ्लोट वाल्व होता है, जो स्वचालित रूप से पानी के प्रवेश को नियंत्रित करता है और उच्च और निम्न जल स्तर अलार्म मॉनिटरिंग का कार्य करता है, जिससे पानी की कमी के कारण पंप को प्रभावी ढंग से क्षतिग्रस्त होने से बचाया जा सके।
10. मुख्य नियंत्रण घटक 7-इंच की टच स्क्रीन + मित्सुबिशी या पैनासोनिक पीएलसी को अपनाते हैं; विद्युत घटक एलजी और ओमरोन जैसे आयातित ब्रांडेड को अपनाते हैं; वायरिंग प्रक्रिया अंतरराष्ट्रीय मानक आवश्यकताओं के अनुरूप है, इलेक्ट्रिक बोर्ड का लेआउट उचित है, वायरिंग दृढ़ है, और अंकन स्पष्ट है।
11. स्व-विकसित आईपीएक्स वॉटरप्रूफ लेवल टेस्ट ऑपरेशन इंटरफेस, ऑपरेटर सीधे टच स्क्रीन पर संबंधित वॉटरप्रूफ लेवल का चयन करता है ताकि संबंधित मानक आवश्यकताओं के अनुसार स्वचालित रूप से आईपी कोड परीक्षण किया जा सके, ऑपरेशन सरल और मानवीय है।
12. "रिमोट ऑपरेशन" फ़ंक्शन वैकल्पिक है: उपयोगकर्ता फोन और कंप्यूटर पर मापदंडों, प्रारंभ, रोक, स्पष्ट डेटा और अन्य कार्यों को सेट कर सकता है। (अतिरिक्त संगत सॉफ़्टवेयर की आवश्यकता है)।
13. उपकरण का आधार आसान आंदोलन और फिक्सिंग के लिए 4 जंगम ब्रेक कैस्टर से सुसज्जित है।
तकनीकी पैमाने:
| कक्ष | |
| इनर चैंबर | 1000 मिमी * 1000 मिमी * 1000 मिमी (ग्राहक के नमूने के अनुसार अनुकूलित किया जा सकता है) |
| बाहरी चैंबर | 1500 मिमी * 1400mm * 1900mm (ग्राहक के नमूने के अनुसार अनुकूलित किया जा सकता है) |
| turntable | |
| घूमने की गति | 1 ~ 5 आरपीएम समायोज्य |
| टर्नटेबल व्यास | 200 मिमी या 400 मिमी (वैकल्पिक) |
| टर्नटेबल हाइट | 200 मिमी, यह समायोज्य है |
| IPX3 / 4 | |
| दोलन नली | R200 मिमी या R400 मिमी (वैकल्पिक) |
| ऑस्किलेटिंग ट्यूब की ओस्सिलिंग एंगल रेंज | ± 60 ° (IPX3), लगभग IP 180 ° (IPX4) |
| सुई छेद | φ0 .4 मिमी |
| दोलन गति | IPX3: 15 बार / मिनट; IPX4: 5 बार / मिनट |
| छेदों के बीच की दूरी | 50 मिमी |
| प्रत्येक छेद का जल प्रवाह | 0.07 एल / मिनट + 5% |
| स्प्रे दबाव | 80-150Kpa |
नोजल होल्स | 121 छेद Ф0.5 मिमी केंद्र में 1 छेद 30 ° पिच पर 12 छेदों के 1 आंतरिक सर्कल 15 ° पिच पर 24 छिद्रों के 4 बाहरी वृत्त |
