IEC 60529 इंटेलिजेंट वाटर इनग्रेड 200 मिमी IPX1 IPX2 रेन वर्टिकल ड्रिप टेस्टिंग उपकरण
| Drip Area: | 1000 × 1000 मिमी | Drip Height: | 200 मिमी |
| Needle Pinhole Aperture: | Φ0.4mm | Drip Hole Spacing: | 20 मिमी × 20 मिमी |
| Installation Method: | दीवार पर टंगा हुआ | Control Method: | पीएलसी कार्यक्रम |
| High Light: | वर्षा परीक्षण कक्ष,आईईसी परीक्षण उपकरण |
||
दीवार पर चढ़कर IPX1 IPX2 जल निरीक्षण ऊर्ध्वाधर ड्रिप बॉक्स परीक्षण उपकरण का आविष्कार
उत्पाद विवरण:
वर्षा ऊर्ध्वाधर टपकता परीक्षण उपकरण का उपयोग इलेक्ट्रॉनिक और बिजली के उत्पादों, ऑटोमोबाइल, मोटर साइकिल भागों, घरेलू उपकरणों, जवानों और लैंप के लिए डिग्री IPX1 और IPX2 में पानी टपकने के तहत बाड़े के सुरक्षात्मक प्रदर्शन को सत्यापित करने के लिए किया जाता है।
जल प्रवेश परीक्षण उपकरण सुनिश्चित करता है कि टपकने की गति जल आपूर्ति प्रवाह को नियंत्रित करके मानक आवश्यक मूल्य तक पहुंचती है, परीक्षण उपकरण बाड़े के पूरे क्षेत्र पर पानी की बूंदों का एक समान प्रवाह उत्पन्न कर सकते हैं।
मानकों का अनुपालन:
आईईसी 60529-2013 "संलग्नक (आईपी कोड)" IPX1 और IPX2 द्वारा प्रदान की गई सुरक्षा की डिग्री
IEC 60598-1-2017 "ल्यूमिनेरी-पार्ट 1: सामान्य आवश्यकताएं और परीक्षण"
संरचना:

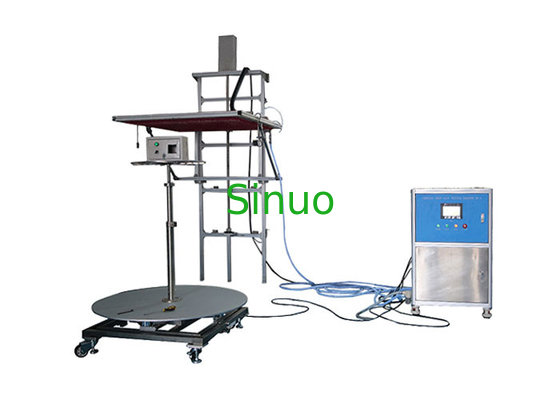

परीक्षण उपकरण में एक ड्रिप तंत्र, एक विद्युत नियंत्रण कैबिनेट और एक टर्नटेबल होता है।ड्रिप बॉक्स का ब्रैकेट दीवार से लटका हुआ है और एंटी-ड्रॉप फ़ंक्शन के साथ है, जो मोटर द्वारा नियंत्रित स्वचालित रूप से उठा सकता है।टर्नटेबल में 1r / मिनट की रोटेशन स्पीड है, जिसका इस्तेमाल IPX1 टेस्ट के लिए किया जाता है;टर्नटेबल को 15 ° झुकाया जा सकता है, जिसका उपयोग IPX2 परीक्षण के लिए किया जाता है।टेस्ट उपकरण पिनहोल ब्लॉकेज को रोकने के लिए वाटर फिल्टर क्लीनिंग डिवाइस से लैस है।यह पूरी प्रणाली खुली संरचना को अपनाती है।
तकनीकी पैमाने:
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन इंटेलिजेंट कंट्रोल सिस्टम |
| ड्रिप एरिया | WD = 1000 × 1000 मिमी, अन्य आकारों को अनुकूलित किया जा सकता है |
| ड्रिप ऊँचाई | नमूने के लिए सुई की 200 मिमी की दूरी स्वचालित रूप से अवरक्त सेंसर द्वारा मापा जाता है |
| ड्रिप गति / जल प्रवाह | 1 + 0.5 0 मिमी / मिनट या 3 + 0.5 0 मिमी / मिनट स्विचेबल, वर्षा को डिजिटल रूप से नियंत्रित किया जाता है |
| सुई पिनहोल एपर्चर | Φ0.4mm |
| ड्रिप होल रिक्ति | 20 मिमी × 20 मिमी |
| turntable | व्यास: ameter600mm, 15 डिग्री झुका जा सकता है, घूर्णन गति 1r / मिनट, समर्थन फ्रेम उठाने के साथ, असर क्षमता bearing50kg |
| ड्रिप बॉक्स उठाने | मोटर द्वारा संचालित, 1100-1800 मिमी से समायोज्य, स्क्रू गाइड चिकनी उठाने और आत्म-लॉकिंग सुनिश्चित करता है |
| परीक्षण समय | 0-99.9 मिनट, प्रीसेट हो सकता है |
| इंस्टॉलेशन तरीका | दीवार पर टंगा हुआ |
| जल संग्रहण प्रणाली | नियंत्रण बॉक्स और पानी के भंडारण टैंक को एक कैबिनेट में बनाया गया है, पानी के भंडारण टैंक को जल स्तर फ्लोट वाल्व से लैस किया गया है ताकि पानी प्रवेश को स्वचालित रूप से नियंत्रित किया जा सके, और उच्च और निम्न जल स्तर अलार्म का पता लगाने के लिए, प्रभावी रूप से पंप को क्षतिग्रस्त होने से बचाने के लिए। सूखे पानी के कारण। |
| सुरक्षा संरक्षण | चरण अनुक्रम संरक्षण, रिसाव संरक्षण, पानी की कमी संरक्षण, असामान्य सुरक्षा |
| उपकरण आयाम | WDH = 1250 × 1450 मिमी × 2450mm |
