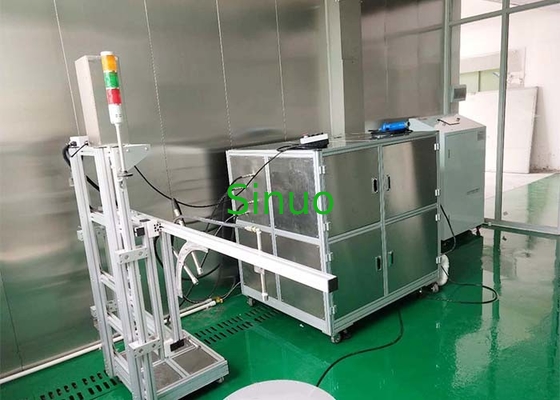

IEC60529 IPX6K9K उच्च दबाव और तापमान जल जेटिंग परीक्षण प्रणाली जलरोधक परीक्षण

IEC60529 IPX6K9K उच्च दबाव और तापमान जल जेटिंग परीक्षण प्रणाली जलरोधक परीक्षण

मानक:

1. DIN 40050-9:1993 कैबिनेट सुरक्षा स्तर के लिए आईपी कोड

2. आईएसओ 20653:2013 सड़क वाहन - सुरक्षा वर्ग (आईपी कोड) - बाहरी वस्तुओं, पानी और संपर्क के खिलाफ विद्युत उपकरणों की सुरक्षा

3. GB/T 30038-2013 सड़क वाहन विद्युत और इलेक्ट्रॉनिक उपकरणों की सुरक्षा के स्तर (IP कोड)

4आईईसी 60529: 2013 विद्युत संलग्नक के लिए सुरक्षा वर्गीकरण स्तर (आईपी) कोड

5. जीबी 4208-2017 शैल सुरक्षा स्तर

फ़ंक्शन की जानकारीः

इस उपकरण का मुख्य उद्देश्य ऑटोमोबाइल विद्युत घटकों, दीपक और इलेक्ट्रॉनिक और विद्युत उत्पाद के आवरणों की सुरक्षा पर IPX9K जलरोधक परीक्षण करना है।यह प्राकृतिक वातावरण या कृत्रिम उच्च दबाव कार धोने का अनुकरण करने के लिए डिज़ाइन किया गया एक जलरोधक परीक्षण उपकरण हैउपकरण के मुख्य घटकों में निम्न शामिल होना चाहिए: उच्च दबाव और उच्च तापमान पिंपल पानी पंप, तीन चरण असिंक्रोनस मोटर,और पानी पंप के इनपुट और आउटपुट पाइप उच्च दबाव नली के साथ जुड़ा होना चाहिएउपकरण में मुख्य रूप से एक नियंत्रण कैबिनेट, जल आपूर्ति प्रणाली, उच्च दबाव नोजल, नोजल इलेक्ट्रिक समायोजन ब्रैकेट और नमूना टर्नटेबल शामिल हैं।

तकनीकी मापदंडः

IPX9K तकनीकी मापदंड

1यह परीक्षण छोटे शेल (अधिकतम आकार 250 मिमी से अधिक न होने वाले नमूनों) और बड़े शेल (अधिकतम आकार 250 मिमी से अधिक या उसके बराबर न होने वाले नमूनों) की आवश्यकताओं को पूरा करता है।परीक्षण किए जाने वाले अधिकतम नमूना का आकार है: Ø1150mmX750mm

2परीक्षण पानी का तापमानः 80±5 °C नियंत्रित

3नोजल विनिर्देशः मानक ग्राफिक्स के अनुसार अनुकूलित, मानक IPX9K आवश्यकताओं को पूरा

4नोजल कोणः छोटे खोल (0°, 30°, 60°, 90°), बड़े खोल की ऊर्ध्वाधर सतह 90°

5पानी के छिड़काव का दबाव: 8MPa-10MPa (समायोज्य)

6पानी के छिड़काव का प्रवाहः 14L/मिनट-16L/मिनट (समायोज्य)

7पानी छिड़काव दूरीः 100 ~ 250 मिमी समायोज्य

8. परीक्षण उत्पाद पावर-ऑन कार्यः नमूना शक्ति इंटरफ़ेस प्रदान करें

9. पानी पंपः इटली से आयातित उच्च दबाव और उच्च तापमान वाले पानी पंप। पानी के प्रकार के खोल में प्रत्येक नोजल के काम को नियंत्रित करने के लिए 4 उच्च तापमान और उच्च दबाव वाले पिस्टन वाल्व का उपयोग किया जाता है।

10. बड़े उत्पाद नोजल ब्रैकेट के लिए प्रयोग किया जाता हैः नीचे विद्युत आगे और पीछे ले जाया जा सकता है, ऊपर और नीचे ऊंचाई विद्युत ले जाया जा सकता है,और 90 डिग्री नीचे नोजल बिजली के बाएं और दाएं ले जाया जा सकता है.

11सेंसरः इलेक्ट्रॉनिक दबाव सेंसर आउटपुट दबाव मूल्य, टरबाइन प्रवाह मीटर आउटपुट प्रवाह मूल्य

12. नियंत्रणः समय, दबाव और प्रवाह का स्वचालित नियंत्रण। यह प्रत्येक नोजल के कार्य समय, प्रवाह और दबाव को नियंत्रित कर सकता है।बूस्टर पंप की गति सेट प्रवाह और दबाव को प्राप्त करने के लिए आवृत्ति कनवर्टर की आवृत्ति को बदलकर नियंत्रित किया जा सकता. सभी डेटा नियंत्रण कक्ष पर प्रदर्शित बुद्धिमान उपकरणों के माध्यम से परिवर्तित किया जाता है

13डिस्प्लेः 7-इंच वाइनव्यू रंग टच स्क्रीन

14. इंटरफ़ेस भाषा: अंग्रेजी, टच स्क्रीन इनपुट

15संचालन मोडः छोटे उत्पादों के लिए 0°, 30°, 60°, 90° चक्र संचालन, बड़े उत्पादों के लिए नोजल की 90° ऊर्ध्वाधर गति या दोनों मोड का संयोजन

16प्रदर्शन समारोहः गतिशील रूप से वास्तविक समय में नमूनाकरण डेटा और सेटिंग मापदंडों को ताज़ा करें। दबाव, प्रवाह, तापमान, परीक्षण समय आदि प्रदर्शित कर सकते हैं।

17सुरक्षा कार्यः रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण, कर्मियों के संचालन सुरक्षा संरक्षण

18पानी के टैंक की क्षमताः ≥ 200 लीटर

19. टर्नटेबल: नीचे व्यास 800 मिमी, ऊपरी टर्नटेबल 350 मिमी, नीचे टर्नटेबल लोड असर 150KG, ऊपरी टर्नटेबल लोड असर 25KG, खंभे हटाने योग्य हैं,छोटे उत्पादों को ऊपरी टर्नटेबल पर रखा जा सकता है, बड़े उत्पादों को सीधे निचले टर्नटेबल पर रखा जा सकता है ऊपर के टर्नटेबल को हटाने के बाद, घूर्णन गतिः 5r/min± 1r/min

20उपकरण बिजली की आपूर्तिः AC380V, 50Hz, 30KW।

IPX6K तकनीकी मापदंड

1. उत्पादों के IPX6K परीक्षण के लिए उपयुक्त

2. नोजल एपर्चर: ф6.3 मिमी

3नोजल सामग्रीः स्टेनलेस स्टील

4पानी के छिड़काव का प्रवाह: 75 लीटर/मिनट

5पानी के छिड़काव का दबाव: लगभग 1000KPa/मिनट

6परीक्षण समयः कम से कम 3 मिनट, उपयोगकर्ता द्वारा निर्धारित समय (नियंत्रण प्रणाली द्वारा नियंत्रित)

7नोजल और खोल के बीच की दूरीः 2.5-3 मीटर (टेस्टर द्वारा नियंत्रित)

8नोजल धारकः उठाने की ऊंचाई और कोण समायोज्य हैं, जो नोजल को तय करने के लिए सुविधाजनक है और हाथ से संचालन की आवश्यकता नहीं है

9प्रवाह और दबाव नियंत्रणः प्रवाह और दबाव सेंसरों की वास्तविक समय की निगरानी, आवृत्ति परिवर्तकों का बुद्धिमान नियंत्रण और मापदंडों का चयन और नियंत्रण कैबिनेट में सेट किया जा सकता है

10नियंत्रक: मित्सुबिशी पीएलसी

11मानव-मशीन इंटरफ़ेसः वाइनव्यू, 7-इंच, रंग टच स्क्रीन

12आवृत्ति परिवर्तक: डेल्टा आवृत्ति परिवर्तक

13पानी पंप: दक्षिण पंप स्टेनलेस स्टील ऊर्ध्वाधर पंप

14पानी के भंडारण टैंकः ≥500L स्टेनलेस स्टील के पानी के भंडारण टैंक

15. टर्नटेबल: नीचे व्यास 800 मिमी, ऊपरी टर्नटेबल 350 मिमी, नीचे टर्नटेबल लोड असर 150KG, ऊपरी टर्नटेबल लोड असर 25KG, खंभे हटाने योग्य हैं,छोटे उत्पादों को ऊपरी टर्नटेबल पर रखा जा सकता है, बड़े उत्पादों को सीधे ऊपरी टर्नटेबल को हटाने के बाद निचले टर्नटेबल पर रखा जा सकता है, घूर्णन गतिः 5r/min± 1r/min (IPX6K और IPX9K द्वारा साझा)

16सुरक्षा कार्यः रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण।

17पानी के छिड़काव के लिए पाइपः उच्च दबाव की नली।
