| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

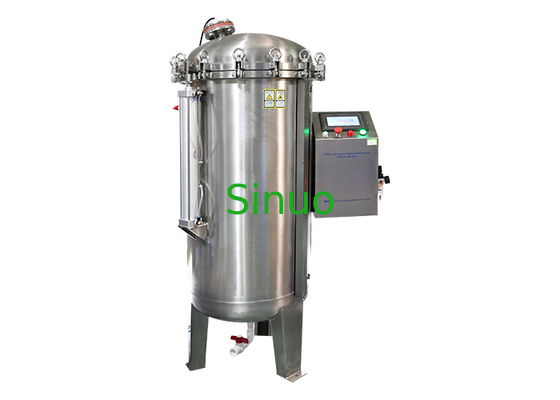

IEC 60529 IPX8 निरंतर विसर्जन परीक्षण कक्ष 350L उच्च दबाव पानी टैंक
उत्पाद का अवलोकन:
यह IPX8 निरंतर विसर्जन परीक्षण कक्ष आईईसी 60529-2013 द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)इसका प्रयोग इलेक्ट्रॉनिक और विद्युत उत्पादों के लिए आवरण के सुरक्षात्मक प्रदर्शन को सत्यापित करने के लिए किया जाता है, ऑटोमोबाइल, मोटरसाइकिल पार्ट्स, घरेलू उपकरण, सील और दीपक IPX8 डिग्री पर पानी में निरंतर विसर्जन के तहत।एक मानक समकक्ष दबाव प्राप्त करने के लिए पानी में नमूना की गहराई को नियंत्रित करके, और एक निश्चित हवा के दबाव को लागू करके पानी की गहराई के दबाव का अनुकरण करने के लिए, नमूने के परिसर की पूरी सतह पर पानी का दबाव उत्पन्न करना।IPX8 का पानी की गहराई का अनुकरण IPX7 से अधिक कठोर है.
उपकरण की विशेषताएंः
1दबाव पात्र 304 स्टेनलेस स्टील से बना है, जिसमें उच्च परिशुद्धता वाली कुल उप-आर्क वेल्डिंग और अच्छा दबाव प्रतिरोध है।
2टैंक के बाहर एक पारदर्शी ट्यूब से जुड़ा हुआ है, और बाहरी परत को स्टेनलेस स्टील के शासक से जोड़ा गया है, ताकि आंतरिक पानी का स्तर स्पष्ट रूप से देखा जा सके।
3विशेष सिलिकॉन सील रिंग, अच्छी लोच, क्षतिग्रस्त होना आसान नहीं है।
4उपकरण के ऊपर टैंक ढक्कन 8 रिंग शिकंजा (वितरण सहायक स्टील रॉड) के साथ तय है।
5परीक्षक सुरक्षा वाल्व से लैस है जो ऑपरेटर द्वारा अनुचित संचालन को रोकने के लिए नामित दबाव से अधिक होने पर दबाव को स्वचालित रूप से जारी करता है और सेट दबाव बहुत अधिक है
6विद्युत नियंत्रण घटक आयातित ब्रांड हैं (जैसेः एलएस, पैनासोनिक, ओमरोन, आदि); वायवीय घटक एयरटाक ब्रांड हैं, ताकि उपकरण की स्थिरता और सेवा जीवन सुनिश्चित हो सके।
7. परीक्षण समय सेट किया जा सकता हैः 0-999 मिनट. जब परीक्षण समय तक पहुंच जाता है, तो दबाव स्वचालित रूप से बंद हो सकता है और टैंक में हवा स्वचालित रूप से समाप्त हो सकती है।ऑपरेटर परीक्षण नमूना लेने के लिए टैंक ढक्कन खोल सकते हैं.
8दबाव प्रदर्शनः दबाव एक दबाव सेंसर द्वारा प्रदर्शित किया जाता है, और आंतरिक दबाव स्वचालित रूप से स्थिर किया जा सकता है। नियंत्रण सटीकताः ± 0.002Mpa, सेंसर प्रदर्शन सटीकताः 0.001Mpa।
9. 4 पानी के इनलेट और ड्रेनेज वाल्व डिवाइस के नीचे लगाए जाते हैं.
तकनीकी मापदंडः
| मॉडल नं.: |
SN4411-30M-250L (वैकल्पिक) |
SN4411-30M-350L |
SN4411-50M-250L (वैकल्पिक) |
SN4411-50M-350L (वैकल्पिक) |
|||
| बाहरी आकार | लगभग L600*W780*H1750 मिमी | लगभग L700*W880*H1750 मिमी | लगभग L600*W780*H1750 मिमी | लगभग L800*W950*H1750 मिमी | |||
| आंतरिक आकार |
φ500mm*1200mm H
|
φ600mm*1200mm H
|
φ500mm*1200mm H
|
φ600mm*1200mm H
|
|||
| पोत की दीवार की मोटाई | 3 मिमी | 3 मिमी | 4 मिमी | 4 मिमी | |||
| पोत सामग्री | स्टेनलेस स्टील | ||||||
| फ्लैंज की मोटाई | 20 मिमी | 20 मिमी | 25 मिमी | 25 मिमी | |||
| फ्लैंज सामग्री | स्टेनलेस स्टील | ||||||
| शीर्ष ढक्कन खोलने की विधि | सिलेंडर द्वारा उठाना | ||||||
| उपकरण का वजन | 120 किलो | 130 किलो | 140 किलो | 150 किलो | |||
| दबाव नियंत्रण विधि | ऑटो समायोजित करें | ||||||
| दबाव त्रुटि | ±0.002 एमपीए | ||||||
| सेंसर डिस्प्ले की सटीकता | 0.001Mpa | ||||||
| परीक्षण जल गहराई सीमा | 030M | 030M | 050M | 050M | |||
| दबाव समायोजन सीमा | 0.00 ¥0.3 एमपीए | 0.00 ¥0.3 एमपीए | 0.00 ¥0.5Mpa | 0.00 ¥0.5Mpa | |||
| सुरक्षा वाल्व का निकास दबाव | 0.35Mpa | 0.35Mpa | 0.55Mpa | 0.55Mpa | |||
| अधिकतम अंतिम दबाव | 0.4Mpa | 0.4Mpa | 0.6Mpa | 0.6Mpa | |||
| परीक्षण का समय | 0-999 मिनट | ||||||
| नमूना के लिए बिजली आपूर्ति टर्मिनल |
नमूना के लिए बिजली की आपूर्ति को जोड़ने के लिए टर्मिनलों के साथ, 15A असर क्षमता है। नोटः बाहरी बिजली की आपूर्ति डिवाइस ग्राहक द्वारा तैयार किया जाना चाहिए। टर्मिनलों निम्नानुसार दिखा रहे हैंः
|
||||||
| सुरक्षा यंत्र | दबाव सुरक्षा वाल्व सुरक्षा, पृथ्वी रिसाव स्विच सुरक्षा | ||||||
| दबाव समायोजन विधि | दबाव सेंसर का मान सेट करके | ||||||
| सहायक उपकरण |
सहायक इस्पात पट्टी * 1 पीसी इनपुट पाइप * 1 पीसी पानी के पाइप * 1 पीसी (लगभग 5 मीटर) |
||||||
कार्य वातावरण:
*प्रयोक्ता को निम्न कार्य वातावरण प्रदान करना चाहिए
| साइट का प्रयोग करें | जमीन सपाट है, जल निकासी सुचारू है, फर्श और दीवार जलरोधक हैं, और एक तल निकासी या जल निकासी खाई स्थापित है ग्राउंड लोड क्षमता 300 किलोग्राम / मीटर से कम नहीं है क्षेत्र अच्छी तरह से हवादार है उपकरण के आसपास कोई मजबूत कंपन नहीं उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं उपकरण के चारों ओर उपयुक्त उपयोग और रखरखाव स्थान छोड़ा जाता है: डिवाइस के पीछे, बाएं, दाएं, शीर्षः 600 मिमी; डिवाइस के सामनेः 1000 मिमी |
| पर्यावरण की स्थिति |
तापमान:5°C~35°C सापेक्ष आर्द्रताः ≤85% वायु दबावः86kPa106kPa |
| विद्युत आपूर्ति | AC 220V, 50Hz |
| जल आपूर्ति | नल का पानी / शुद्ध पानी |
| गैस स्रोत | उपयोगकर्ता को हवा कंप्रेसर तैयार करना चाहिए, अनुशंसित आउटपुट वायु दबावः 0.6Mpa ∙ 0.8Mpa। |
