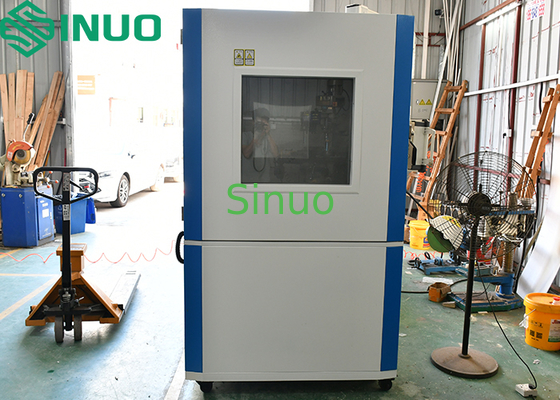

रेत और धूल परीक्षण कक्ष रेतीले वातावरण का अनुकरण करता है IEC60529 चित्र 2

रेत और धूल परीक्षण कक्ष रेतीले वातावरण का अनुकरण करता है IEC60529 चित्र 2

उत्पाद जानकारी:

इस उपकरण का उपयोग विद्युत और इलेक्ट्रॉनिक उत्पादों, ऑटोमोटिव और मोटरसाइकिल भागों, और सीलों के रेत और धूल के प्रवेश के प्रतिरोध का परीक्षण करने के लिए किया जाता है। यह उपयोग, भंडारण और परिवहन के दौरान उत्पाद के प्रदर्शन का मूल्यांकन करने के लिए प्राकृतिक और कृत्रिम रूप से प्रेरित रेतीले वातावरण का अनुकरण करता है, जिससे हवा में कणों से होने वाले संभावित नुकसान की पहचान करने में मदद मिलती है।

अनुरूप मानक: IEC60529 चित्र 2 IP5X और IP6X, IEC60598-1-2008, IEC60335-1 खंड 22.1 और आदि

तकनीकी पैरामीटर:

1. धूल की स्थिति

1.1 बेकिंग धूल तापमान सीमा: RT+10℃ ~ 60℃

1.2 महीन धूल: ≤75 μm

1.3 मोटी धूल: ≤150 μm

1.4 धूल सांद्रता: 2 किग्रा/मी³

1.5 टैल्कम पाउडर की खुराक: 2–5 किग्रा/मी³

1.6 धूल उड़ाने की विधि: ऊपर से नीचे तक

2. वायु प्रवाह और दबाव

2.1 वायु प्रवाह वेग: ≤2 मी/से

2.2 वायु प्रवाह मीटर: 1–20 ली/मिनट

2.3 ऋणात्मक दबाव अंतर सीमा: -10 ~ 0 kPa (समायोज्य), वायु दाब को स्वतंत्र रूप से -2 kPa, -5 kPa, -10 kPa पर सेट किया जा सकता है

3. निस्पंदन और जाल

3.1 धातु जाल व्यास: 50 μm

3.2 रेखाओं के बीच नाममात्र की दूरी: 75 μm या ≤150 μm

4. समय नियंत्रण (समायोज्य)

4.1 झटका समय: 1 सेकंड – 99 घंटे

4.2 परीक्षण समय: 1 सेकंड – 99 घंटे

4.3 धूल उड़ाने का नियंत्रण चक्र: 1 सेकंड – 99 घंटे

4.4 वैक्यूम समय: 1 सेकंड – 99 घंटे

5. नियंत्रक कार्य

5.1 समायोज्य धूल उड़ाने का समय (बंद / उड़ाना)

5.2 चक्र: मनमाना समायोज्य

5.3 पूर्व-निर्धारित परीक्षण समय: 0.1-9999.9 घंटे (समायोज्य)

5.4 पावर नियंत्रण: चालू - बंद - चालू

6. यांत्रिक और विद्युत

6.1 परिसंचरण पंखा: बंद मिश्र धातु कम शोर मोटर, बहु-ब्लेड केन्द्रापसारक पंखा

6.2 भार वहन क्षमता: 20 किग्रा

6.3 अवलोकन खिड़की: 1 पीसी

6.4 प्रकाश लैंप: 1 पीसी

6.5 नमूना पावर सॉकेट: धूल-रोधी सॉकेट AC220V / 16A

6.6 नियंत्रण प्रणाली: पीएलसी नियंत्रक + टच स्क्रीन

6.7 वैक्यूम प्रणाली: दबाव नियामक वाल्व, नोजल, दबाव नियामक सेट, कनेक्टिंग पाइप, वैक्यूम पंप

6.8 धूल हीटिंग प्रणाली: स्टेनलेस स्टील अभ्रक शीट हीटिंग स्लीव

7. निर्माण

7.1 आंतरिक कक्ष सामग्री: SUS201 स्टेनलेस स्टील दर्पण पैनल

7.2 बाहरी कक्ष सामग्री: इलेक्ट्रोस्टैटिक स्प्रे-कोटेड A3 लोहे की प्लेट

7.3 संरचना में शामिल हैं: परीक्षण कक्ष, धूल सक्शन पोर्ट, परिसंचारी धूल उड़ाने वाला उपकरण, वैक्यूम प्रणाली, प्रवाह वाल्व, हीटिंग प्रणाली, सुरक्षा स्क्रीन, आदि।

8. पावर और पर्यावरण

8.1 बिजली की आपूर्ति: AC380V, तीन-चरण पांच-तार, 50 हर्ट्ज, टर्मिनल ब्लॉक के साथ अलग 32A एयर स्विच की आवश्यकता है, पावर कॉर्ड: ≥4 mm²

8.2 बिजली की खपत: 3 किलोवाट (बिना लोड के)

8.3 पर्यावरणीय स्थितियाँ: तापमान (23±5)℃; सापेक्ष आर्द्रता 25%–70% RH; वायुमंडलीय दबाव 86–106 kPa

9. सुरक्षा संरक्षण

9.1चरण अनुक्रम सुरक्षा, रिसाव सुरक्षा
