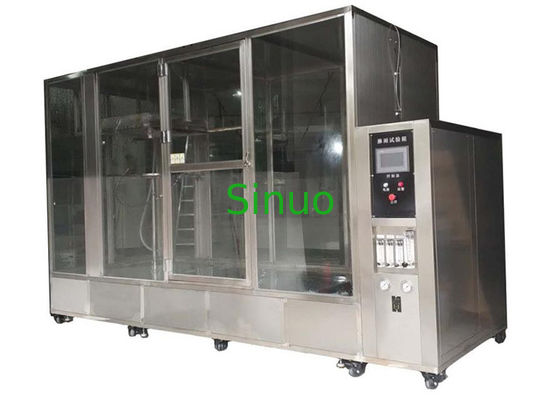

IEC 60529 IPX1–IPX6 वाटरप्रूफ टेस्ट चैंबर 1800L, SUS304 स्टेनलेस स्टील निर्माण के साथ
| Inner Chamber Size: | L1800*W1800*H1800mm | Outer Chamber Size: | L2500*W3300*H2600mm |
| Turntable Diameter: | 200 मिमी, 400 मिमी, 1000 मिमी | Drip area: | 1200*1200*60मिमी |
| Turntable Tilt Angle: | 0° या 15° | Turntable Speed: | 1-7r/मिनट (समायोज्य) |
| Maximum Load Bearing: | 20 किलो | Test Time: | 0-999 मिनट |
| High Light: | IPX6 जलरोधी परीक्षण कक्ष,1800L पानी प्रवेश परीक्षण उपकरण,ड्रिप वाटर टेस्ट स्विंग पाइप |
||
आईईसी 60529 IPX1 ✓ IPX6 ड्रिप वाटर टेस्ट स्विंग पाइप और जेट नोजल के साथ वाटरप्रूफ टेस्ट कक्ष 1800L
उत्पाद का अवलोकन
आईईसी 60529 IPX1 IPX6 बारिश परीक्षण कक्ष का मूल्यांकन करने के लिए डिज़ाइन किया गया है कि क्या विद्युत और इलेक्ट्रॉनिक उत्पाद, आवरण और घटक सिमुलेटेड बारिश में विश्वसनीय प्रदर्शन बनाए रख सकते हैं,टपकता हुआ पानीइस प्रणाली ने अनुसंधान एवं विकास, गुणवत्ता नियंत्रण, जलरोधक सुरक्षा के स्तर की जांच करने के लिए विभिन्न पर्यावरणीय वर्षा स्थितियों को सटीक रूप से पुनः प्रस्तुत किया है।और प्रमाणन.
व्यापक रूप से विद्युत उपकरणों, प्रकाश उत्पादों, नियंत्रण अलमारियों, इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बसों, मोटरसाइकिलों और अन्य उपकरणों में इस्तेमाल किया,कक्ष उत्पाद की जलरोधी विश्वसनीयता का उचित सत्यापन सुनिश्चित करता है, डिजाइन में सुधार, और कारखाने का निरीक्षण।
विशेषताएं:
1.उत्पाद IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 जलरोधक रेटिंग परीक्षण के लिए उपयुक्त।
2बाहरी आवरण घरेलू उच्च गुणवत्ता वाले स्टील प्लेट से बना है और सतह को बेकिंग वार्निश से चित्रित किया गया है, जो सुंदर और टिकाऊ है।
3आंतरिक कक्ष, टर्नटेबल और दोलन ट्यूब सभी SUS304# स्टेनलेस स्टील प्लेट से बने हैं ताकि बिना जंग के लंबे समय तक उपयोग सुनिश्चित किया जा सके।
4कक्ष संरचना; स्व-निहित जल टैंक, पानी का परिसंचरण किया जा सकता है; जल टैंक फ्लोट वाल्व जल टैंक में स्थापित है, जो स्वचालित रूप से पानी के सेवन को नियंत्रित करता है;और उपकरण में कम पानी के स्तर के अलार्म का पता लगाने का कार्य है.
5. दरवाजे पर एक पारदर्शी अवलोकन खिड़की (गर्म ग्लास सामग्री) है, और कक्ष के अंदर एलईडी प्रकाश व्यवस्था, ऑपरेटर के लिए आंतरिक परीक्षण का निरीक्षण करने के लिए आसान है।
6. पीएक्स12: ड्रिप टैंक वैक्यूम से बना है और स्टेनलेस स्टील से बना है। नोजल संपर्क स्थिति पीतल शंकु से बना है, जो स्प्रे नोजल की स्थापना के लिए आसान है।
7. IPX12: इसमें संपीड़ित वायु सुखाने का कार्य होता है। परीक्षण पूरा होने के बाद, पानी के गंदे होने से बचने और पिनहोल को ब्लॉक करने के लिए ड्रिप टैंक में अतिरिक्त पानी को हटाया जा सकता है।(नोट): उपयोगकर्ताओं को वायु आपूर्ति प्रदान करने की आवश्यकता है) ।
8. IPX34: दोलन ट्यूब ड्राइव उच्च गुणवत्ता वाले सर्वो मोटर को अपनाता है। दोलन गति और कोण ठीक से समायोज्य हैं। कोई आउट-ऑफ-स्टेप समस्या नहीं है। (आउट-ऑफ-स्टेपःयह दोलन ट्यूब की खराबी का कारण होगा, दोलन ट्यूब मध्य टर्नटेबल शाफ्ट से टकराएगा, और उपकरण क्षति का कारण होगा।
9. आईपीएक्स3/4 स्प्रे नोजल और आईपीएक्स5/6 नली नोजल निम्नलिखित के अनुसार बनाए जाते हैंः
10निस्पंदन उपायः मानक उच्च परिशुद्धता फिल्टर, नल के पानी में अशुद्धियों को प्रभावी ढंग से निस्पंदन कर सकता है; फिल्टर को नियमित रूप से बदला जा सकता है।
11टर्नटेबल ड्राइवः उच्च गुणवत्ता वाले स्टेपर मोटर का उपयोग करें, गति और कोण को टच स्क्रीन (समायोज्य) पर सेट किया जा सकता है, और स्वचालित रूप से सकारात्मक और नकारात्मक रोटेशन (आगे और पीछे) को नियंत्रित कर सकता है।नमूना चालू परीक्षण के लिए उपयुक्त और केबल घुमाव को रोकने के लिए).
12. परीक्षण कक्ष एक नमूना बिजली सोकेट (AC220, 10A) से लैस है। नमूना बिजली की आपूर्ति कार्यक्रम द्वारा नियंत्रित किया जा सकता हैः बिजली की विफलता (0-999min) - बिजली (0-999min) - बिजली की विफलता (0-999min),परीक्षण के दौरान चालू / बंद करने की आवश्यकता है जो नमूना के लिए उपयुक्त.
13. परीक्षण समय टच स्क्रीन पर सेट किया जा सकता है। सेटिंग रेंज 0-999min (समायोज्य) है।
14. कोर नियंत्रण प्रणाली 7-इंच टच स्क्रीन + पीएलसी को अपनाती है। विद्युत घटक एलएस और ओमरोन जैसे आयातित ब्रांडों को अपनाते हैं। वायरिंग प्रक्रिया राष्ट्रीय मानकों की आवश्यकताओं के अनुरूप है।.विद्युत बोर्ड का लेआउट उचित है, वायरिंग ठोस है और मार्किंग स्पष्ट है।
15कक्ष एक इन-लाइन स्पेयर पार्ट्स बॉक्स से लैस है, सामान्य स्पेयर पार्ट्स (जैसे हेक्स स्क्रूड्राइवर, फिल्टर तत्व, सुइयां आदि) को सुविधाजनक भंडारण और उपयोग के लिए रखा गया है।
तकनीकी मापदंडः
| श्रेणी | पद | विनिर्देश |
|---|---|---|
| IPX1 ⇒ IPX2 ड्रिपिंग टेस्ट | आंतरिक कक्ष का आकार | 1800 × 1800 × 1800 मिमी (W × D × H) |
| बाहरी आयाम | लगभग 2500 × 3300 × 2600 मिमी (W × D × H) | |
| ड्रिप प्लेट का आकार | 1200 × 1200 × 60 मिमी | |
| नमूना तक की दूरी | 200 मिमी | |
| ड्रिप होल व्यास | 0.4 मिमी | |
| छेद अंतर | 20 मिमी | |
| वर्षा दर | 1 ±0.5 मिमी/मिनट; 3 ±0.5 मिमी/मिनट | |
| टर्नटेबल | IPX1 फ्लैट; IPX2 15° झुकाव | |
| वायु स्रोत | ≥ 5 किलोग्राम (उपयोगकर्ता द्वारा आपूर्ति) | |
| IPX3XIPX4 ऑसिलेटिंग ट्यूब परीक्षण | दोलन त्रिज्या | 200 / 400 / 600 / 800 मिमी (वैकल्पिक) |
| नलिका से नमूना की दूरी | 200 मिमी | |
| छेद अंतर | 50 मिमी | |
| छिड़काव कोण | 120° (IPX3) / 180° (IPX4) | |
| दोलन की गति | IPX3: 30°/s, 15 चक्र/मिनट; IPX4: 5 चक्र/मिनट | |
| पानी के जेट छेद का व्यास | 0.4 मिमी | |
| छेद प्रति प्रवाह दर | 0.07 एल/मिनट ± 5% | |
| छिड़काव दबाव | 80~150 kPa | |
| IPX5 ⇒ IPX6 जेट स्प्रे परीक्षण | नोजल की मात्रा | 1 pc (IPX5) + 1 pc (IPX6) |
| नोजल का आंतरिक व्यास | IPX5: 6.3 मिमी / IPX6: 12.5 मिमी | |
| छिड़काव दूरी | 2500~3000 मिमी | |
| प्रवाह दर | IPX5: 12.5 ± 0.625 L/min;IPX6: 100 ± 5 L/min | |
| छिड़काव दबाव | 30~200 kPa | |
| छिड़काव की अवधि | 3 ¢ 99 99 मिनट | |
| टाइमर रेंज | 1 ¢ 99 99 मिनट | |
| दबाव प्रदर्शन | एनालॉग प्रेशर गेज | |
| संरचना और सामग्री | कक्ष सामग्री | SUS304 स्टेनलेस स्टील + टेम्पर्ड ग्लास |
| फ्रेम सामग्री | SUS304 स्टेनलेस स्टील (ब्रश) | |
| छिड़काव प्रणाली | उच्च दबाव पंप + स्टेनलेस स्टील स्प्रे पाइप | |
| स्प्रे पाइप सामग्री | SUS304 स्टेनलेस | |
| टर्नटेबल की गति | 1 ¢ 7 r/min समायोज्य | |
| टर्नटेबल लोड | 20 किलो | |
| टर्नटेबल की ऊंचाई | 300~600 मिमी समायोज्य | |
| टर्नटेबल व्यास | 200 / 400 / 1000 मिमी | |
| जल परिसंचरण प्रणाली | अंतर्निहित पानी टैंक + पुनर्नवीनीकरण स्टेनलेस स्टील पंप | |
| नियंत्रण प्रणाली | नियंत्रक | टचस्क्रीन नियंत्रण प्रणाली |
| परीक्षण समय की सेटिंग | 1 ¢ 999.999 मिनट | |
| टर्नटेबल ड्राइव | गियर वाला मोटर (स्थिर गति) | |
| दोलन ड्राइव | स्टेपर मोटर (सुचारू दोलन) | |
| प्रवाह माप | डिजिटल प्रवाह मीटर | |
| दबाव निगरानी | एनालॉग प्रेशर गेज | |
| प्रवाह/दबाव नियंत्रण | मैनुअल वाल्व + डिजिटल संकेतक | |
| पर्यावरणीय आवश्यकताएं | परिवेश का तापमान | 10°35°C (24 घंटे का औसत ≤28°C) |
| सापेक्ष आर्द्रता | ≤85% आरएच | |
| विद्युत आवश्यकताएं | विद्युत आपूर्ति | 380V, 50Hz, तीन-चरण पांच तार |
| बिजली की खपत | लगभग 5 किलोवाट | |
| जमीन का प्रतिरोध | < 4 Ω | |
| सुरक्षा संरक्षण | रिसाव सुरक्षा, चरण अनुक्रम सुरक्षा, अलार्म | |
| मानक सामान | मापने वाला कप | 1 पीसी |
| पट्टा | 1 पीसी | |
| फ़िल्टर कोर | 2 पीसी | |
| पानी की ट्रे (Ø200 मिमी) | 1 पीसी | |
| तिरछी ट्रे | 1 पीसी | |
| विंडो वाइपर | 1 पीसी | |
| ड्रिप सुइयां | 150 पीसी |
