| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 60 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

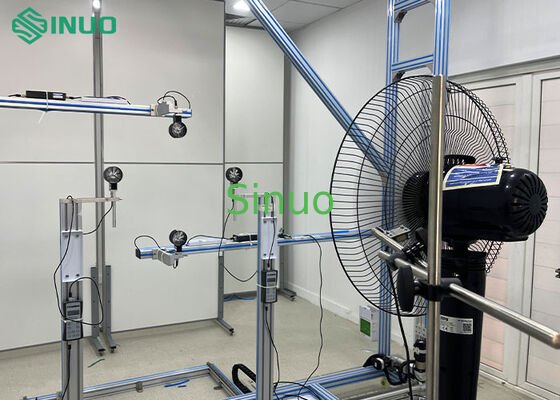

ES7821 टॉवर/ टेबल/ आराम पंखे और नियामक ऊर्जा दक्षता परीक्षण प्रयोगशाला
मानकों का अनुप्रयोग:
ईएस 7821 "घरेलू और इसी तरह के प्रयोजनों के लिए आराम प्रशंसक और नियामक-प्रदर्शन मापने के तरीके"
यह टॉवर/टेबल/कंपोर्ट प्रशंसक और नियामक ऊर्जा दक्षता परीक्षण प्रयोगशाला आईईसी 60879 के अनुपालन में विकसित किया गया हैः2019, ES 7821:2024यह हवा की गति, वायु प्रवाह दर, घूर्णन गति, बिजली की खपत और ऊर्जा दक्षता सहित प्रमुख प्रदर्शन संकेतकों के सटीक माप की अनुमति देता है,विभिन्न प्रकार के प्रशंसकों के लिए जैसे कि टेबल प्रशंसकयह प्रणाली प्रशंसक उत्पाद मूल्यांकन, गुणवत्ता निरीक्षण और अनुसंधान और विकास उद्देश्यों के लिए डेटा अधिग्रहण और विश्लेषण का समर्थन करती है।
प्रणाली का अवलोकनः
यह परीक्षण समाधान एककॉम्पैक्ट एकल-कक्ष विन्यासऔर इसमें एकसमर्पित वायु प्रवाह माप मॉड्यूल, उच्च सटीकता और प्रदर्शन मूल्यांकन में दीर्घकालिक स्थिरता सुनिश्चित करता है।100 मिमी मोटी कठोर पॉलीयूरेथेन इन्सुलेशन पैनल, के साथ संयुक्तदो तरफा 0.6 मिमी रंग-लेपित स्टील शीट, उत्कृष्ट थर्मल प्रतिधारण और स्थिर परीक्षण वातावरण प्रदान करता है।
परिशुद्ध पर्यावरण नियंत्रण सुनिश्चित करने के लिए, प्रणाली को एकस्वतंत्र बाहरी वातानुकूलन इकाईशीतलन, ताप और आर्द्रता के कार्यों को एकीकृत करके, परीक्षण कक्ष को बनाए रखा जा सकता हैअत्यधिक सटीक तापमान और आर्द्रता स्थितियां, परीक्षण परिदृश्यों की एक विस्तृत श्रृंखला को पूरी तरह से संतुष्ट करता है।
एअलग नियंत्रण और संचालन कक्षपरीक्षण कक्ष के बाहर कार्यालय कार्यस्थलों, एकीकृत शक्ति और नियंत्रण अलमारियों के साथ-साथ परिवर्तनीय आवृत्ति बिजली आपूर्ति उपकरण को समायोजित करने के लिए व्यवस्थित किया गया है।यह सहायक कक्ष आम तौर पर ग्राहक द्वारा कक्ष के बगल में निर्मित किया जाता है।मॉड्यूलर पैनल संरचनाएं, लचीलापन, आसान स्थापना और कुशल स्थान उपयोग प्रदान करता है।
परीक्षण की पूरी प्रक्रिया का प्रबंधन एककंप्यूटर आधारित नियंत्रण प्रणाली, ऑपरेटरों को आंतरिक वायु प्रवाह क्षेत्र में हस्तक्षेप किए बिना दूरस्थ रूप से परीक्षण करने में सक्षम बनाता है।वास्तविक समय में डेटा संग्रह, भंडारण और विश्लेषणएक बार परीक्षण पूरा हो जाने के बाद,वायु प्रवाह प्रदर्शन परिणाम और ऊर्जा दक्षता मूल्यांकनस्वचालित रूप से उत्पन्न होते हैं, जिससे उच्च दोहराव, बेहतर दक्षता और सुव्यवस्थित डेटा प्रबंधन सुनिश्चित होता है।
.
UUT
* टेबल पंखे
* मंजिल पंखे
* पेडस्टल पंखे
* बिजली की आपूर्तिः एसी 0 ~ 250V स्टेपलेस समायोज्य, ± 1%
परीक्षण सामग्री
* हवा की गतिः आधार पंखे, फर्श पंखे, टेबल पंखे
* हवा का आयतनः आधार पंखे, फर्श पंखे, टेबल पंखे
* घूर्णन गतिः आधार पंखे, फर्श पंखे, टेबल पंखे
* इनपुट शक्तिः आधार पंखे, फर्श पंखे, टेबल पंखे
* ऊर्जा दक्षता मानः आधार पंखे, फर्श पंखे, टेबल पंखे
परीक्षण की सटीकता
* हवा की मात्राः एक बार स्थापित होने के बाद, तीन परीक्षण परिणामों और औसत मूल्य के बीच विचलन ± 3% के भीतर है।
मुख्य विद्युत नियंत्रण भागोंः
| नहीं: | नाम | सामग्री | रेंज | माप की सटीकता |
| 1 | तापमान सेंसर | तापमान | -30°C~80°C | ±0.5°C |
| 2 | आर्द्रता सेंसर | सापेक्ष आर्द्रता | 0%% 100% आरएच | ± 3% आरएच |
| 3 | वायुमंडलीय दबाव सेंसर | वायुमंडलीय दबाव | 30-110kPa | ±0.2% एफएस |
| 3 | डिजिटल पावर मीटर | इनपुट विद्युत मापदंड | / | ±0.1% |
| 4 | एनेमोमीटर | हवा की गति | 0.35m/s | ±0.2m/s |
फैन प्रकार और ब्लेड विनिर्देश
| सूची | ब्लेड व्यास/मिमी |
| टेबल पंखा | 200,230,250,300,350,400,450 |
| फर्श के पंखे | 300,350,400,450, 500,600 |
| पेडस्टल पंखे | 400,450,500,550,600 |
| बाहरी आयाम (मिमी) | 6300 ((W) × 4700 ((D) × 3100 ((H) |
| आंतरिक आयाम ((मिमी) | 6000 ((W) × 4500 ((D) × 3000 ((H) ± 15, मध्य विभाजन दीवार 50 मिमी मोटी है |
| प्रयोगशाला रखरखाव संरचना | 100 मिमी कठोर पॉलीयूरेथेन फोम इन्सुलेशन |
| द्वार | अंदर 800×2000(H) ×2 (डबल दरवाजा) |
| प्रयोगशाला खिड़की का आकार | 400 × 400 मिमी × 2 |
विद्युत नियंत्रण और सेंसर प्रणाली (इस सूची में केवल कुछ ब्रांड मॉडल दिखाए गए हैं):
| उपकरण का नाम | सटीकता और ग्रेड | संदर्भ फोटो |
| पावर और कंट्रोल कैबिनेट | ब्रांडः सिनूओ |
|
| तापमान और आर्द्रता सेंसर |
ब्रांड: DIHUI मॉडलःDSWP-T5W1 प्रदर्शन दशमलव बिंदुः 0.01 °C उपकरण की सटीकताः 0.5 °C आर्द्रताः ± 3% आरएच |
|
| एनेमोमीटर |
ब्रांड: ओमेगा मॉडल:HHF142B रेंजः 40 से 7800 एफपीएम उपकरण की सटीकता: ± 1 प्रतिशत सटीकता |
|
| वायु दबाव सेंसर | DWSP-T5W1 | |
| विद्युत पैरामीटर अधिग्रहण मॉड्यूल |
ब्रांड: योकोगावा मॉडल: WT310 सटीकताः 0.1% |
|
| औद्योगिक कंप्यूटर |
ब्रांड: एडवांटेक मॉडल: IPC-610L+SIMB I5-2400 8G 500 जीएसएसडी |
|
ग्राहक की विशिष्ट आवश्यकताओं के अनुसार डिजाइन और अनुकूलित, यह परीक्षण प्रणाली मुख्य रूप सेटेबल प्रशंसकों, फर्श प्रशंसकों और आधार प्रशंसकों का प्रदर्शन मूल्यांकन, आवेदन परिदृश्यों की एक विस्तृत श्रृंखला को कवर करता है।
पारंपरिक परीक्षण यंत्रों की तुलना में, यह प्रणालीमाप की अधिक सटीकता, विश्वसनीय और सुसंगत डेटा आउटपुट, कम परीक्षण चक्र और सरल संचालन, जबकि यह भी पेशकशकम ऊर्जा खपत और कम प्रारंभिक निवेश.
इस प्रणाली में एकदो-स्तरीय स्वचालित नियंत्रण वास्तुकलाकंप्यूटर आधारित संचालन और स्वतंत्र डेटा सुरक्षा के साथ। यह डिजाइन दीर्घकालिक परिचालन स्थिरता और उपयोगकर्ता के अनुकूल नियंत्रण सुनिश्चित करता है,जबकि प्रभावी ढंग से कंप्यूटर दुर्घटनाओं के कारण डेटा हानि या परीक्षण व्यवधान को रोकनापरीक्षण के दौरान, सिस्टम समर्थन करता हैसमवर्ती कच्चे डेटा लॉगिंग, वास्तविक समय प्रक्रिया वक्र प्रदर्शन, स्वचालित गणना, रिपोर्ट मुद्रण, और परिणाम विज़ुअलाइज़ेशन। अंतिम परीक्षण रिपोर्ट स्वचालित रूप सेग्राहक द्वारा निर्दिष्ट स्वरूप.
एकऊर्जा कुशल परीक्षण कक्ष का अनुकूलित डिजाइनतेजी से प्रतिक्रिया और स्थिर नियंत्रण के संयोजन के साथ अपनाया जाता है। तेज स्थिरता तंत्र प्रणाली को स्थिर परिचालन स्थितियों तक पहुंचने की अनुमति देता हैलगभग 2.5 घंटे के भीतर.
सभी प्रमुख घटकअंतरराष्ट्रीय स्तर पर मान्यता प्राप्त ब्रांड, उत्कृष्ट विश्वसनीयता और कम विफलता दर सुनिश्चित करता है। तापमान और आर्द्रता मापDIHUI सेंसर, हवा के प्रवाह की गति का उपयोग करके निगरानी की जाती हैटेस्ट या एसटीआई उपकरण, और गति नियंत्रण द्वारा संभाला जाता हैजापानी ब्रांड के स्टेपर और सर्वो मोटर या समकक्ष उच्च प्रदर्शन विकल्प.
परीक्षण कक्ष पर जोर देता हैउच्च दक्षता और ऊर्जा-बचत संचालन, उपयोगगर्मी वसूली तकनीक और बहुस्तरीय नियंत्रण रणनीतियाँचयनित खंडों में दीर्घकालिक संचालन के दौरान बिजली की खपत को काफी कम करने के लिए।
समग्र संरचना में एकस्वच्छ, आधुनिक रूप, के साथ निर्मितप्रसिद्ध ब्रांड के अछूता पैनलआम तौर पर शीत भंडारण अनुप्रयोगों में उपयोग किया जाता है, जो उत्कृष्ट थर्मल प्रदर्शन और चिकनी, सपाट बाहरी खत्म दोनों प्रदान करता है।
स्थायित्व के लिए इंजीनियर, परीक्षण कक्ष समर्थन करता हैउच्च विश्वसनीयता के साथ निरंतर दीर्घकालिक संचालन, एकसेवा जीवन 10 वर्ष से अधिकसामान्य उपयोग की स्थितियों में।
परीक्षण के परिणाम राष्ट्रीय संदर्भ प्रयोगशालाओं के साथ उत्कृष्ट संगतता दिखाते हैं,तुलना विचलन 3% के भीतर नियंत्रित, पूरी तरह से के लिए तकनीकी मानदंडों को पूराराष्ट्रीय प्रयोगशाला मान्यता और उत्पादन लाइसेंस आवेदन.
