ISO5151 25RT एयर कंडीशनर एयर एंथलपी अंतर परीक्षण प्रयोगशाला

आईएसओ5151 25आरटी एयर कंडीशनर एयर एन्थैल्पी अंतर परीक्षण प्रयोगशाला

सिस्टम अवलोकन

यह 25आरटी एन्थैल्पी अंतर जल प्रणाली परीक्षण प्रयोगशाला परियोजना में दो कमरे (एक इनडोर और एक आउटडोर), दो एयर-साइड एन्थैल्पी अंतर उपकरण सेट और एक स्थिर तापमान जल प्रणाली शामिल है, जो 25आरटी की अधिकतम क्षमता वाले प्रोटोटाइप का परीक्षण करने में सक्षम है। वीआरएफ मल्टी-स्प्लिट सिस्टम की परीक्षण आवश्यकताओं को पूरा करने के लिए दो इनडोर विंड टनल एक साथ काम कर सकती हैं। एएचआरआई कैलिब्रेशन प्रयोगों को पूरा करने के लिए एक रेफ्रिजरेंट मास फ्लो मीटर भी प्रदान किया गया है।

इस परीक्षण प्रयोगशाला के इनडोर साइड को ऑपरेटिंग स्थितियों और एन्थैल्पी अंतर वायु प्रवाह के परीक्षण के लिए एक प्रणाली से सुसज्जित किया गया है। एन्थैल्पी अंतर विधि का उपयोग करके, यह प्रयोगशाला वातावरण के तापमान और आर्द्रता को माप और नियंत्रित कर सकता है। यह एयर-कूल्ड चिलर (हीट पंप), सामान्य आवासीय और वाणिज्यिक एयर कंडीशनर, और वीआरएफ प्रोटोटाइप पर कूलिंग और हीटिंग क्षमता परीक्षण, साथ ही विभिन्न ऑपरेटिंग स्थिति परीक्षण कर सकता है। सिस्टम दबाव, विभिन्न घटकों का ऑपरेटिंग तापमान वितरण, विद्युत प्रदर्शन, और विद्युत पैरामीटर डेटा नमूनाकरण और विश्लेषण भी शामिल हैं।

(1) ज्वलनशील रेफ्रिजरेंट R32 और R454B के लिए सुरक्षा परीक्षण कार्यों से सुसज्जित, R32 और R454B लीक के लिए स्वचालित अलार्म, स्वचालित मजबूर वेंटिलेशन फ़ंक्शन, और परीक्षण प्रयोगशाला में सभी विद्युत घटक विस्फोट-प्रूफ हैं।

(2) प्रयोगशाला का बाहरी क्षेत्र कम तापमान के लिए डिज़ाइन किया गया है, जिसमें न्यूनतम तापमान -35℃ और अधिकतम तापमान 65℃ है। इस बीच, प्रयोगशाला पारंपरिक पानी के लिए एक स्थिर तापमान जल प्रणाली से सुसज्जित है, जो एयर-कूल्ड चिलर (हीट पंप) इकाइयों की प्रदर्शन परीक्षण आवश्यकताओं को पूरा कर सकती है।

लागू मानक

निम्नलिखित मानकों के अनुसार डिजाइन और परीक्षण:

● ISO5151

● ARI 210/240-2005

● AHIR 340/360-2007

● SASO 2682:2013

● AHRI 440-2008

● ASHRAE37

● S5010-5:2014

● S5010-1:2019

● ISO 13253

● ISO 15042

.......

परीक्षण आइटम

यह प्रयोगशाला घरेलू एयर कंडीशनर के प्रकार परीक्षण के लिए उपयोग की जाती है और निम्नलिखित स्थिर परीक्षण वातावरण की स्थिति प्रदान करने में सक्षम होनी चाहिए:

(1) रेटेड कूलिंग (T1, T2, T3 स्थितियाँ);

(2) हीट पंप हीटिंग (उच्च तापमान, निम्न तापमान, अति-निम्न तापमान);

(3) रेटेड हीटिंग;

(4) अधिकतम ऑपरेटिंग कूलिंग (T1, T2, T3 स्थितियाँ);

(5) न्यूनतम ऑपरेटिंग कूलिंग;

(6) हीट पंप का अधिकतम ऑपरेटिंग हीटिंग;

(7) हीट पंप का न्यूनतम ऑपरेटिंग हीटिंग;

(8) संघनन और संघनित जल निष्कासन;

(9) फ्रीजिंग (T1, T2, T3 स्थितियाँ);

(10) स्वचालित डीफ्रॉस्टिंग;

(11) वायु मात्रा और स्थिर दबाव;

(12) विशेष परिस्थितियों में डीफ्रॉस्टिंग;

कोई भी ऑपरेटिंग स्थिति इनडोर डीबी: 0～50℃, आरएच: 30～95%; आउटडोर डीबी: -35～60℃, आरएच: 30～95% की सीमा के भीतर निर्धारित की जा सकती है। (विशिष्ट तापमान और आर्द्रता संयोजन प्रासंगिक मानकों में ऑपरेटिंग स्थिति संयोजन से महत्वपूर्ण रूप से भिन्न नहीं होना चाहिए।) नोट: परीक्षण के दौरान, परीक्षण किए गए नमूने के आसपास हवा की गति 2m/s से अधिक नहीं होनी चाहिए।

परीक्षण पैरामीटर

● परीक्षण किए गए एयर कंडीशनर के विद्युत मापदंडों का मापन

मात्रा: 1 इकाई।

थ्री-फेज पावर मीटर: आयातित 0.25 वर्ग।

मापन सटीकता: (±0.25% आरडी) + (±0.25% एफएस)।

डेटा अधिग्रहण: RS-232C पोर्ट के माध्यम से कंप्यूटर के साथ संचार।

थ्री-फेज पावर मीटर: योकोगावा WT333 (जापान), 1 इकाई;

● परीक्षण किए गए एयर कंडीशनर में रेफ्रिजरेंट के उच्च और निम्न दबाव का मापन

प्रति सेट 3 आउटडोर दबाव बिंदु, प्रति सेट 3 इनडोर दबाव बिंदु, कुल 6 बिंदु।

एमसी प्रेशर ट्रांसमीटर: 0.5 वर्ग, 0～6MPa, कुल 6 इकाइयाँ।

डेटा अधिग्रहण: योकोगावा डेटा अधिग्रहण उपकरण (जापान)।

● परीक्षण किए गए एयर कंडीशनर का थर्मोकपल तापमान मापन

आवश्यकताएँ: कुल 40 बिंदु, 20 बिंदु इनडोर और 20 बिंदु आउटडोर। थर्मोकपल कनेक्टर त्वरित-कनेक्ट विधि का उपयोग करते हैं।

तापमान सीमा: -270～400℃।

तापमान सेंसर: φ0.5 मिमी², टाइप टी थर्मोकपल।

डेटा अधिग्रहण: योकोगावा डेटा अधिग्रहण उपकरण (जापान)।

प्रयोगशाला के मुख्य घटक

● परीक्षण प्रयोगशाला

● एयर हैंडलिंग यूनिट (वाटर-कूल्ड)

● मापन और नियंत्रण और नमूनाकरण उपकरण

● इनडोर वायु मात्रा और एन्थैल्पी अंतर मापन उपकरण (दो सेट)

● स्थिर तापमान और दबाव जल आपूर्ति प्रणाली

● पावर और सुरक्षा

● नियंत्रण प्रणाली

● डेटा प्रसंस्करण उपकरण

● प्रयोगशाला विस्फोट-प्रूफ सुरक्षा सुविधाएं (R290 और R32 रेफ्रिजरेंट परीक्षण कार्यों से सुसज्जित)

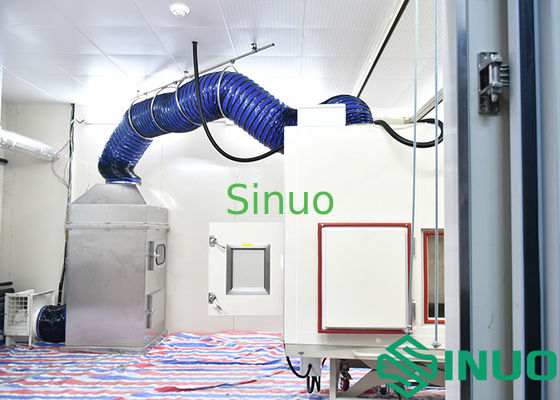

लैब डिस्प्ले:
