IEC 62552 दो स्टेशन रेफ्रिजरेटर ऊर्जा दक्षता परीक्षण प्रणाली
| Applied Standards: | आईईसी 62552, आदि। | Applied UUT: | रेफ्रिजरेटर और फ्रीजर |
| Temperature Range: | 0°C से +50°C ±0.3°C | Humidity Range: | 35%आरएच से 93%आरएच ± 3.0%आरएच |
| Test Station: | 2 स्टेशन | Test Capacity Range: | 210 एल ~ 550 एल |
| Control Method: | कंप्यूटर और सॉफ्टवेयर | Output Power: | 5kva |
आईएसओ 15502 रेफ्रिजरेटर फ्रीजर ऊर्जा दक्षता प्रदर्शन परीक्षण कक्ष रेफ्रिजरेटर प्रकार के परीक्षण और विकास के लिए एक स्थिर और विश्वसनीय वातावरण प्रदान करता है।प्रणाली विभिन्न मानक संचालन स्थितियों और अनुकरणीय उपयोग परिदृश्यों में व्यापक परीक्षण के लिए एक साथ 2 रेफ्रिजरेटर को समायोजित कर सकती है.
प्रमुख विशेषताएं:
- प्रत्येक कार्यस्थल 20 चैनल थर्मोकपल तापमान सेंसर से सुसज्जित है
- प्रति स्टेशन तीन बिजली आपूर्ति विकल्प (DC, AC परिवर्तनीय आवृत्ति, और मुख्य)
- सुरक्षा के लिए रिसाव सुरक्षा स्विच और संपर्कक
- परिवर्तनीय आवृत्ति कंप्रेसर प्रौद्योगिकी के साथ उन्नत ऊर्जा विश्लेषण
- अल्ट्रासोनिक आर्द्रता लगभग 40% तक ऊर्जा की खपत को कम करती है
अनुपालन मानक:आईईसी 62552:2015
परीक्षण क्षमताएं:
- प्रशीतन दर परीक्षण
- भंडारण तापमान विश्लेषण
- कार्यशील गुणांक का मापन
- बिजली की खपत की निगरानी
- ठंड क्षमता का आकलन
- लोड रिकवरी परीक्षण
- बर्फ बनाने की क्षमता का मूल्यांकन
- संघनक परीक्षण

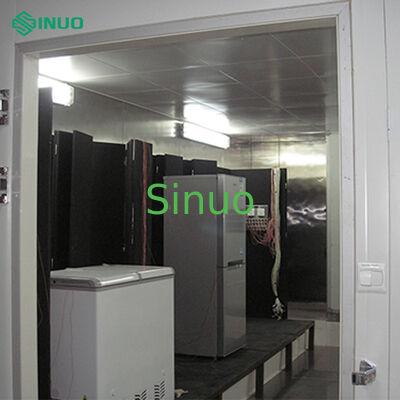

प्रयोगशाला संरचना:
- बी1 ग्रेड 100 मिमी मोटी पॉलीयूरेथेन फोम इन्सुलेशन पैनल
- शीर्ष आपूर्ति और दोतरफा वापसी वायु प्रणाली
- 0.6 मिमी मोटी स्टील प्लेट आंतरिक/बाहरी सतहें
- एल्यूमीनियम छिद्रित पैनल छत
- बाहरी आयामः 4000 मिमी डब्ल्यू * 4000 मिमी डी * 3200 मिमी एच
- विद्युत हीटिंग फ्रेम और अवलोकन खिड़की के साथ एकल पत्ती दरवाजा
- 2 लकड़ी के परीक्षण बेंच (2300mm W * 1200mm D * 2300mm H)
| तापमान | समायोजन/नियंत्रण | आर्द्रता | समायोजन/नियंत्रण |
|---|---|---|---|
| 0°C | √ | आर्द्रता की कोई आवश्यकता नहीं | नहीं |
| 10°C | √ | ४५% ९३% आरएच | नहीं |
| 16°C | √ | ४५% ९३% आरएच | √ |
| 32°C | √ | ४५% ९३% आरएच | √ |
| 43°C | √ | ४५% ९३% आरएच | √ |
| 50°C | √ | आर्द्रता की कोई आवश्यकता नहीं | नहीं |
प्रदर्शन पैरामीटरः
- तापमान सीमाः 0°C से +50°C ±0.3°C
- आर्द्रता सीमाः 35% आरएच से 93% आरएच ±3.0% आरएच (10°C से 45°C के बीच नियंत्रित)
- हवा की गतिः 0.25 मीटर/सेकंड से कम
- हीटिंग/कूलिंग दरः 90 मिनट से कम समय में -10°C से 50°C का संक्रमण
- ऊर्ध्वाधर तापमान ढालः 0.88°C/m से कम
तापमान और आर्द्रता नियंत्रण:
- तापमान नियंत्रक: SR93
- नियंत्रण सीमाः 0°C से 50°C
- नियंत्रण सटीकताः ±0.3°C
- आर्द्रता नियंत्रण सीमाः 35% से 95% आरएच
- आर्द्रता नियंत्रण सटीकताः ± 3% आरएच
तापमान माप:
- थर्मोकपल्सः 2 * 0.254 मिमी (Ø), ओमेगा, प्रति स्टेशन 20 अंक
- माप की सटीकताः ±0.3°C (-5°C से 80°C)
- आइसोथर्मल टर्मिनलः अमेरिकन ओमेगा एसएमपी-एमएफ समर्पित सॉकेट
- तापमान पैरामीटर अधिग्रहणः योकोगावा जीएम10, 40 चैनल
कम्प्यूटर प्रणाली:
- इंटेल आई7 प्रोसेसर
- 8GB रैम
- 1TB हार्ड ड्राइव
- 27 इंच का एलसीडी मॉनिटर
- अंग्रेजी इंटरफ़ेस के साथ विंडोज आधारित परीक्षण सॉफ्टवेयर
एयर कंडीशनिंग यूनिट:
- स्टेपलेस कंट्रोल के साथ पानी से ठंडा संपीड़न संघनक इकाई
- 3HP+3HP कॉपलैंड/डैनफोस कंप्रेसर
- तांबे का हीट एक्सचेंजर और कॉइल
- ठोस-राज्य रिले नियंत्रण के साथ स्टेनलेस स्टील इलेक्ट्रिक हीटर
- स्वतः पानी की आपूर्ति के साथ अल्ट्रासोनिक आर्द्रक
- केन्द्रापसारक पंखे की प्रणाली
- सभी स्टेनलेस स्टील एयर कंडीशनिंग कैबिनेट (1.0 मिमी)
नियंत्रण प्रणाली:
- तापमान और आर्द्रता नियंत्रक: SR93
- प्रोग्रामेबल लॉजिक कंट्रोलर: मित्सुबिशी पीएलसी
- टच स्क्रीनः मित्सुबिशी 10 इंच
- ठोस-राज्य रिलेः Ximaden या समकक्ष प्रतिष्ठित ब्रांड
- सर्किट ब्रेकर और संपर्ककर्ता: श्नाइडर ब्रांड
- व्यापक अलार्म और सुरक्षा कार्य
निर्माण और सामग्रीः
- स्टेनलेस स्टील हवा संभाल कैबिनेट (≥ 1.0 मिमी मोटाई)
- 1.2 मिमी मोटी स्टेनलेस स्टील से निर्मित आइसोथर्मल टर्मिनल बॉक्स
- 1.2 मिमी मोटी स्टील प्लेटों के साथ नियंत्रण कैबिनेट
- सभी उपकरण और घटक नए हैं, उच्च गुणवत्ता वाले हैं और वैध वारंटी है
- विशेष लेबलिंग के साथ पेशेवर केबल प्रबंधन
सुरक्षा विशेषताएंः
- दहनशील गैस अलार्म प्रणाली (0-1000 ppm या 0-100% LEL रेंज)
- असामान्य तापमान, दबाव, जल स्तर, वोल्टेज और धारा के लिए सुरक्षा उपकरण
- राष्ट्रीय मानकों के अनुरूप विद्युत सुरक्षा डिजाइन
- 2.5mm2 तांबे-कोर तार के साथ विश्वसनीय ग्राउंडिंग
- बिना पिघलने के 72 घंटे के निरंतर संचालन की क्षमता
प्रयोगशाला परीक्षण सॉफ्टवेयर रेफ्रिजरेटर प्रदर्शन मूल्यांकन के लिए व्यापक कार्यक्षमता प्रदान करता हैः
- आईईसी 62552 के अनुरूप नवीनतम मानक परीक्षण सॉफ्टवेयर
- समायोज्य डेटा संग्रह दर (3 से 30 सेकंड)
- व्यापक परीक्षण कार्य जिनमें शामिल हैंः
- विद्युत खपत विश्लेषण
- भंडारण तापमान की निगरानी
- ठंड क्षमता का आकलन
- शीतलन दर माप
- तापमान वसूली परीक्षण
- बर्फ उत्पादन क्षमता का मूल्यांकन
- वोल्टेज उतार-चढ़ाव का विश्लेषण
- उत्कृष्ट स्थिरता और विश्वसनीयता
