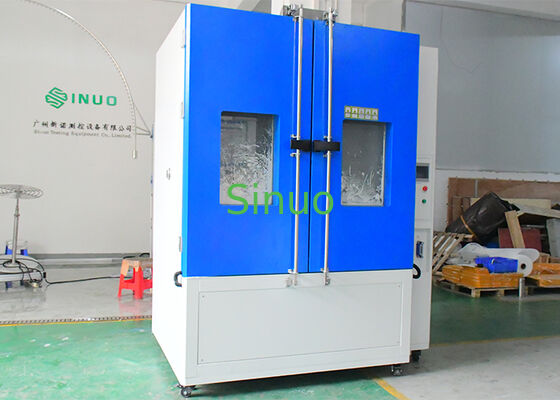

ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए सैंड एंड डस्ट टेस्ट चैंबर IP5X IP6X IEC60529 टेस्टिंग
| Inner chamber: | 1500*1000*1500मिमी(डब्ल्यू*डी*एच) | Outer chamber: | 2000*1800*2300 मिमी(डब्ल्यू*डी*एच) |
| Fine dust: | 75um से नीचे | Air flow rate: | 2m/s से अधिक नहीं |
| Shock time: | 1s~99h (समायोज्य) | Test time timing: | 1s~99h (समायोज्य) |
| Temperature range: | आरटी+10℃～60℃ | Vacuum time: | 1s~99h (समायोज्य) |
| High Light: | मोटर वाहन इलेक्ट्रॉनिक्स के लिए रेत धूल परीक्षण कक्ष,गारंटी के साथ IP5X IP6X परीक्षण कक्ष,IEC60529 जल प्रवेश परीक्षण उपकरण |
||
रेत और धूल परीक्षण कक्ष एक उच्च-प्रदर्शन पर्यावरण सिमुलेशन परीक्षण प्रणाली है जिसे IEC 60529 IP5X / IP6X मानकों के अनुसार कड़ाई से डिजाइन किया गया है। इसका व्यापक रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, ऑटोमोटिव और मोटरसाइकिल घटकों, बाहरी उपकरण बाड़ों, और सीलिंग सिस्टम और कनेक्टर्स के धूल-रोधी प्रदर्शन और सीलिंग विश्वसनीयता का मूल्यांकन करने के लिए उपयोग किया जाता है।
यह उन्नत धूल प्रवेश परीक्षण उपकरण उत्पाद स्थायित्व, सुरक्षा और प्रदर्शन पर कण संदूषण के प्रभाव को निर्धारित करने के लिए वास्तविक दुनिया की रेत के तूफान और हवा में उड़ने वाली धूल के वातावरण का अनुकरण करता है।
- सटीक IEC60529 अनुपालन: IP5X और IP6X धूल संरक्षण परीक्षण आवश्यकताओं को पूरी तरह से पूरा करता है, प्रमाणन के लिए वैश्विक अनुपालन सुनिश्चित करता है।
- वास्तविक रेत के तूफान का अनुकरण: उत्पाद विश्वसनीयता सत्यापन में सुधार करते हुए, प्राकृतिक और वाहन-प्रेरित धूल वातावरण को फिर से बनाता है।
- बुद्धिमान पीएलसी नियंत्रण प्रणाली: पीएलसी + टचस्क्रीन इंटरफ़ेस से सुसज्जित, धूल उड़ाने वाले चक्रों, परीक्षण अवधि, वैक्यूम टाइमिंग और वायु प्रवाह मापदंडों पर सटीक नियंत्रण को सक्षम करता है।
- उच्च-दक्षता धूल परिसंचरण डिजाइन: अभिनव शंक्वाकार फ़नल + बॉटम सक्शन + टॉप डिस्पर्शन सिस्टम समान धूल वितरण, निरंतर परिसंचरण और दोहराने योग्य परीक्षण स्थितियों को सुनिश्चित करता है।
- टिकाऊ औद्योगिक संरचना: स्टेनलेस स्टील आंतरिक कक्ष (SUS201 मिरर फिनिश) जंग-रोधी लेपित बाहरी निकाय के साथ कठोर परीक्षण स्थितियों के तहत लंबे सेवा जीवन के लिए।
सिस्टम एक बंद-लूप धूल परिसंचरण तंत्र को अपनाता है: धूल को नीचे के फ़नल पर एकत्र किया जाता है, एक उच्च दबाव वाला टरबाइन पंखा धूल को निकालता है और परिवहन करता है, धूल को कक्ष के ऊपर से पुनर्वितरित किया जाता है, और गुरुत्वाकर्षण समान नीचे की ओर फैलाव सुनिश्चित करता है।
यह निरंतर चक्र धूल-युक्त वायु प्रवाह वातावरण को सटीक रूप से पुन: उत्पन्न करता है, जो IP धूल प्रवेश परीक्षण के लिए आवश्यक है।
| पैरामीटर | विनिर्देश |
|---|---|
| आंतरिक कक्ष का आकार | 1500*1000*1500मिमी (W*D*H) |
| बाहरी कक्ष का आकार | लगभग 2000*1800*2300मिमी (W*D*H) |
| धूल बेकिंग तापमान सीमा | RT+10℃～60℃ |
| बारीक धूल | 75um से नीचे |
| वायु प्रवाह दर | 2m/s से अधिक नहीं |
| धूल एकाग्रता | 2kg/m³ |
| टैल्क खुराक | 2～5kg/m³ |
| धूल उड़ाने की विधि | ऊपर से नीचे |
| वायु प्रवाह मीटर | 1-20L/M |
| धातु जाल तार व्यास | 50um |
| लाइनों के बीच नाममात्र की दूरी | 75um |
| शॉक समय | 1s～99h (समायोज्य) |
| परीक्षण समय टाइमिंग | 1s～99h (समायोज्य) |
| धूल-उड़ाने वाला नियंत्रण चक्र | 1s～99h (समायोज्य) |
| वैक्यूम समय | 1s～99h (समायोज्य) |
| परिसंचरण पंखा | बंद मिश्र धातु कम-शोर मोटर। मल्टी-ब्लेड सेंट्रीफ्यूगल फैन |
| वायु प्रवाह मीटर | वैक्यूम दर को डिजिटल फ्लो मीटर का उपयोग करके मापा जाता है |
| भार वहन | अधिकतम 100kgs |
| अवलोकन खिड़की | 1 पीसी |
| प्रकाश व्यवस्था | 1 पीसी |
| नियंत्रण प्रणाली परीक्षण टुकड़ा पावर सॉकेट | धूलरोधी सॉकेट AC220V 16A |
| नियंत्रण प्रणाली | पीएलसी नियंत्रक + टच स्क्रीन (सिनुओ) |
| वैक्यूम प्रणाली | दबाव नियामक वाल्व, सक्शन नोजल, दबाव नियामक तीन-पीस सेट, कनेक्टिंग पाइप, वैक्यूम पंप |
| धूल हीटिंग सिस्टम | स्टेनलेस स्टील माइका हीटिंग जैकेट |
| आंतरिक कक्ष सामग्री | SUS201 स्टेनलेस स्टील मिरर पैनल |
| बाहरी कक्ष सामग्री | A3 आयरन प्लेट इलेक्ट्रोस्टैटिक छिड़काव उपचार |
| शक्ति | 3KW (लोड के बिना) |
| सुरक्षा सुरक्षा प्रणाली | चरण अनुक्रम सुरक्षा, रिसाव सुरक्षा, असामान्य सुरक्षा, उपकरण ओवर-तापमान सुरक्षा |
- यह धूल परीक्षण कक्ष किन मानकों का अनुपालन करता है?
यह IEC 60529 IP5X और IP6X का अनुपालन करता है, जो बाड़े सुरक्षा परीक्षण के लिए व्यापक रूप से आवश्यक है। - परीक्षण में किस प्रकार की धूल का उपयोग किया जाता है?
75μm से नीचे कण आकार वाले मानक टैल्कम पाउडर का उपयोग बारीक धूल की स्थिति का अनुकरण करने के लिए किया जाता है। - क्या यह ऑटोमोटिव परीक्षण के लिए उपयुक्त है?
बिल्कुल। इसका उपयोग आमतौर पर ऑटोमोटिव घटकों और सीलिंग सिस्टम सत्यापन के लिए किया जाता है।
