| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

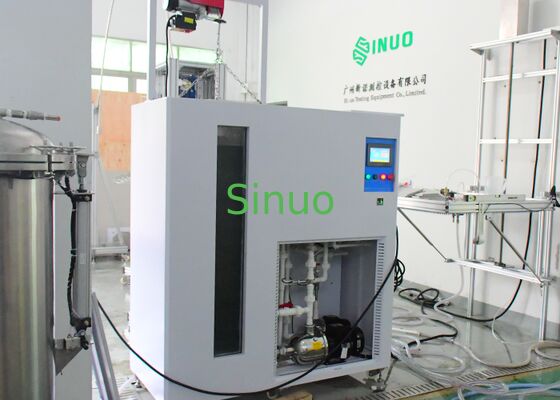

SN4418 इंटीग्रेटेड IPX1~8 वाटरप्रूफ डिग्री टेस्ट सिस्टमपूर्णतः अनुपालन करता हैआईईसी 60529:2013औरIEC60335-1 खंड 15अंतरराष्ट्रीय मानक। यह एक मशीन में संपूर्ण IPX1/2/3/4/5/6/7/8 वॉटरप्रूफ प्रदर्शन परीक्षण करने के लिए वर्टिकल ड्रिप, ऑसिलेटिंग ट्यूब, स्प्रे नोजल, होज़ स्प्रे, विसर्जन और गहरे विसर्जन कार्यों को एकीकृत करता है। इसका व्यापक रूप से उपयोग किया जाता हैवाटरप्रूफ परीक्षण, वाटरप्रूफ ग्रेड प्रमाणन, विश्वसनीयता सत्यापनइलेक्ट्रॉनिक्स, लैंप, आउटडोर उपकरण, ऑटोमोटिव पार्ट्स, सुरक्षा उपकरण और बहुत कुछ।
| नहीं। | नाम | आईपी कोड | टिप्पणी |
|---|---|---|---|
| 1 | लंबवत वर्षा ड्रिप परीक्षण उपकरण | आईपीएक्स1~2 | ड्रिप क्षेत्र: 1000 मिमी × 1000 मिमी |
| 2 | ऑसिलेटिंग ट्यूब परीक्षण उपकरण | आईपीएक्स3~4 | R200~R1600mm स्टेनलेस स्टील ट्यूब |
| 3 | स्प्रे करने का ढकन | आईपीएक्स3~4 | हाथ में सहायक स्प्रे |
| 4 | नली नोक | IPX5~6 | उच्च दबाव जल स्प्रे परीक्षण |
| 5 | एकीकृत विसर्जन चैंबर और पानी की टंकी और नियंत्रण कैबिनेट | IPX7 | आंतरिक आकार: 650×600×1500 मिमी |
| 6 | गहरा विसर्जन टैंक | IPX8 | φ600×1000 मिमी दबाव पोत |
| 7 | टर्नटेबल | IPX1~6 सहायक उपकरण | φ600मिमी, झुकाव योग्य 0°/15° |
| आवेदन | IPX1, IPX2 परीक्षण करने के लिए लागू होता है। |
| वर्षा क्षेत्र | 1000mmX1000mm |
| टैंक सामग्री | स्टेनलेस स्टील |
| टपकता हुआ छिद्र | ￠0.4 मिमी |
| छेद की दूरी | 20 मिमी |
| वर्षा प्रवाह | 1मिमी/मिनट, 3मिमी/मिनट, उपयोगकर्ता-सेट पैरामीटर (त्रुटि: + 0.5मिमी/मिनट)। |
| पानी टपकने की ऊंचाई | 200 मिमी (परीक्षण उपकरण द्वारा स्वचालित रूप से नियंत्रण) |
| परीक्षण समय | 10 मिनट, आवश्यकता के अनुसार सेट किया जा सकता है |
| जल निकासी | परीक्षण पूरा होने के बाद स्वचालित रूप से टैंक का पानी खाली करना |
| शरीर की सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 1100X1200X2800 मिमी |
| मशीन संरचना | दीवार पर चढ़ना |
| हवा कंप्रेसर | मूक वायु कंप्रेसर |
| नहीं। | वस्तु | पैरामीटर |
|---|---|---|
| 1 | जलापूर्ति | जल प्रवाह दर>10एल/मिनट±5% बिना समावेशन के साफ पानी। यह उपकरण स्वच्छ जल निस्पंदन इकाई से सुसज्जित है |
| 2 | दोलन नलिका का आकार | R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ऑसिलेटिंग ट्यूब के साथ आने वाला मानक, स्टेनलेस स्टील से बना है |
| 3 | सुई का छेद | Φ0.4मिमी |
| 4 | दो छेदों का कोण शामिल है | IPX3:120°; IPX4:180° |
| 5 | दोलनशील ट्यूब स्विंग कोण | अधिकतम. ±175° पूर्व निर्धारित किया जा सकता है (नोट: मानक के लिए IPX3:120°; IPX4:360° की आवश्यकता होती है, लेकिन परीक्षण के दौरान ऑसिलेटिंग ट्यूब के नीचे टर्नटेबल होता है, इसलिए वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है, यदि टर्नटेबल के बिना, तो 360° प्राप्त किया जा सकता है) |
| 6 | स्विंग गति | IPX3: 4s/समय (2×120°); IPX4: 12s/समय (2×360°); |
| 7 | जल प्रवाह | पेंडुलम के आकार और पिन छेद की संख्या के अनुसार सेट किया जा सकता है (0.07 एल/मिनट प्रति छेद) |
| 8 | परीक्षण का समय | 0.01S～99 घंटे 59 मिनट, पूर्व निर्धारित किया जा सकता है |
| 9 | निपीडमान | 0~0.25MPa |
| 10 | साइट आवश्यकताएँ | समर्पित आईपी वॉटरप्रूफ परीक्षण कक्ष, उपकरण के लिए उपयोग किए जाने वाले रोशनी वाले 10A वॉटरप्रूफ लीकेज स्विच (या सॉकेट) के साथ जमीन समतल होनी चाहिए। प्रवाह और जल निकासी के अच्छे कार्य के साथ। भूमि स्थापना |
| 11 | क्षेत्र | ऑसिलेटिंग ट्यूब के अनुसार चुना गया |
| नहीं। | वस्तु | पैरामीटर |
|---|---|---|
| 1 | जलापूर्ति | जल प्रवाह दर 50～150kpa बिना समावेशन के स्वच्छ जल है। |
| 2 | स्प्रे नोजल पैरामीटर | बाहरी व्यास: Ф102mm गोलाकार व्यास: SФ75.5mm इसमें एक मध्य छिद्र होता है और छिद्रों के आंतरिक घेरे में 24 छिद्र होते हैं जिनमें शामिल कोण 30° होता है। छिद्रों के बाहरी घेरे में 96 छिद्र हैं जिनका सम्मिलित कोण 15° है। कुल 121 छेद. छेद का व्यास: Ф0.5mm यह पीतल से बना है। |
| 3 | जल प्रवाह | 10L/मिनट±5%, फ्लो मीटर द्वारा समायोज्य (फ्लो मीटर इस आइटम में शामिल नहीं है, वैकल्पिक) |
| 4 | दबाव नापने का यंत्र की सीमा | 0~0.4Mpa |
| 5 | चकरा देना | हटाने योग्य |
| 6 | निपीडमान | 0~0.25MPa |
| 7 | साइट आवश्यकताएँ | समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष, जमीन रोशनी के साथ समतल होनी चाहिए और प्रवाह और जल निकासी का अच्छा कार्य होना चाहिए। |
| नहीं। | वस्तु | आईपीएक्स5 | IPX6 |
|---|---|---|---|
| 1 | जलापूर्ति | जल प्रवाह दर > 12.5 लीटर/मिनट ± 5% बिना समावेशन के साफ पानी। इसे स्टेनलेस-स्टील की पानी की टंकी और दबावयुक्त उपकरण द्वारा प्राप्त किया जा सकता है | जल प्रवाह दर>100 लीटर/मिनट±5% बिना समावेशन के साफ पानी। इसे स्टेनलेस-स्टील की पानी की टंकी और दबावयुक्त उपकरण द्वारा प्राप्त किया जा सकता है |
| 2 | नोजल व्यास | Ф6.3मिमी | Ф12.5मिमी |
| 3 | जल प्रवाह | 12.5±0.625L/मिनट, फ्लो मीटर समायोज्य है | 100±5 एल/मिनट, फ्लो मीटर समायोज्य है |
| 4 | जेट नोजल से बाड़े तक की दूरी | 2.5~3मी | 2.5~3मी |
| 5 | परीक्षण का समय | 1 मिनट/वर्ग मीटर से कम नहीं (3 मिनट से कम नहीं) | 1 मिनट/वर्ग मीटर से कम नहीं (3 मिनट से कम नहीं) |
| 6 | निपीडमान | 0~0.25MPa | 0~0.25MPa |
| 7 | साइट आवश्यकताएँ | समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, जिसमें प्रवाह और जल निकासी का अच्छा कार्य है। | समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, जिसमें प्रवाह और जल निकासी का अच्छा कार्य है। |
| वस्तु | पैरामीटर |
| भीतरी कक्ष का आकार | 650मिमी×600मिमी×1500मिमी |
| पानी की टंकी की मात्रा | लगभग। 500L |
| तापमान नियंत्रण | कमरे का तापमान ~ 65℃ (±3℃, पीआईडी) |
| उठाने की दूरी | 0~1200मिमी |
| भार क्षमता | 100 किलो |
| नियंत्रक | मित्सुबिशी पीएलसी + 7-इंच टच स्क्रीन |
| शक्ति | तीन-चरण एसी 380V, 50Hz |
| DIMENSIONS | 1400×750×1600मिमी |
| वस्तु | पैरामीटर |
| टैंक का आकार | φ600मिमी×1000मिमी |
| दबाव सीमा | 0~5बार (अनुकूलन योग्य) |
| निपीडमान | 0~6बार, 0.25 वर्ग |
| परीक्षण समय | 0~99 मिनट |
| अधिकतम दबाव | 5बार |
| संबंध | 3/4 उच्च दबाव वाली स्टील की नली |
| वस्तु | पैरामीटर |
| व्यास | φ600मिमी |
| रफ़्तार | 1आरपीएम |
| टिल्ट एंगल | 0°, 15° |
| ROTATION | 90°/निरंतर |
| सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| DIMENSIONS | 800×800×250मिमी |
