| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |
| नहीं। | घटक का नाम | आईपी कोड | विशेष विवरण |
|---|---|---|---|
| 1 | लंबवत वर्षा ड्रिप परीक्षण उपकरण | आईपीएक्स1~2 | ड्रिप क्षेत्र: 1000 मिमी * 1000 मिमी |
| 2 | ऑसिलेटिंग ट्यूब परीक्षण उपकरण | आईपीएक्स3~4 | मल्टीपल ट्यूब रेडी: R200mm से R1600mm |
| 3 | स्प्रे करने का ढकन | आईपीएक्स3~4 | दुर्गम क्षेत्रों के लिए मैन्युअल संचालन |
| 4 | नली नोक | IPX5~6 | उच्च दबाव जल जेट परीक्षण |
| 5 | एकीकृत विसर्जन कक्ष एवं नियंत्रण प्रणाली | IPX7 | चैंबर का आकार: 650 मिमी * 600 मिमी * 1500 मिमी |
| 6 | गहरा विसर्जन टैंक | IPX8 | दबाव पोत: φ600*1000मिमी |
| 7 | टर्नटेबल | सहायक | φ600 मिमी, 150 किग्रा भार वहन क्षमता |
| पैरामीटर | विनिर्देश |
|---|---|
| आवेदन | IPX1, IPX2 परीक्षण |
| वर्षा क्षेत्र | 1000मिमी × 1000मिमी |
| टैंक सामग्री | स्टेनलेस स्टील |
| टपकता हुआ छिद्र | ￠0.4 मिमी |
| छेद की दूरी | 20 मिमी |
| वर्षा प्रवाह | 1मिमी/मिनट, 3मिमी/मिनट, उपयोगकर्ता-सेट पैरामीटर (±0.5मिमी/मिनट त्रुटि) |
| पानी टपकने की ऊँचाई | 200 मिमी (स्वचालित रूप से नियंत्रित) |
| परीक्षण समय | न्यूनतम 10 मिनट (उपयोगकर्ता द्वारा कॉन्फ़िगर करने योग्य) |
| शरीर की सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (एल×डी×एच) | 1100×1200×2800मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| जलापूर्ति | >10 लीटर/मिनट±5% साफ फ़िल्टर किया हुआ पानी |
| दोलनशील नलिकाएँ | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (स्टेनलेस स्टील) |
| सुई का छेद | Φ0.4मिमी |
| शामिल कोण | आईपीएक्स3: 120°; IPX4: 180° |
| स्विंग कोण | अधिकतम ±175° (पूर्व निर्धारित) |
| स्विंग गति | IPX3: 4s/समय (2×120°); IPX4: 12s/समय (2×360°) |
| जल प्रवाह | 0.07 एल/मिनट प्रति छेद (कॉन्फ़िगर करने योग्य) |
| परीक्षण का समय | 0.01एस ~ 99 घंटे 59 मिनट (पूर्व निर्धारित) |
| निपीडमान | 0~0.25MPa |
| पैरामीटर | विनिर्देश |
|---|---|
| जलापूर्ति | 50～150kpa स्वच्छ पानी |
| नोजल व्यास | बाहरी: Ф102 मिमी; गोलाकार: SФ75.5mm |
| छेद विन्यास | कुल 121 छेद: 1 मध्य छेद, 24 भीतरी छेद (30°), 96 बाहरी छेद (15°) |
| छेद का व्यास | Ф0.5मिमी |
| सामग्री | पीतल |
| जल प्रवाह | 10L/मिनट±5% (फ्लो मीटर के साथ समायोज्य) |
| चकरा देना | IPX4 परीक्षण के लिए हटाने योग्य |
| पैरामीटर | IPX5 विशिष्टता | IPX6 विशिष्टता |
|---|---|---|
| जलापूर्ति | >12.5 लीटर/मिनट±5% साफ पानी | >100 लीटर/मिनट±5% साफ पानी |
| नोजल व्यास | Ф6.3मिमी | Ф12.5मिमी |
| जल प्रवाह | 12.5±0.625L/मिनट | 100±5 एल/मिनट |
| संलग्नक से दूरी | 2.5~3मी | 2.5~3मी |
| परीक्षण का समय | ≥1 मिनट/वर्ग मीटर (न्यूनतम 3 मिनट) | ≥1 मिनट/वर्ग मीटर (न्यूनतम 3 मिनट) |
| परीक्षण कक्ष आवश्यकताएँ | जल निकासी के साथ चौड़ाई >3 मी | जल निकासी के साथ चौड़ाई >3 मी |
| पैरामीटर | विनिर्देश |
|---|---|
| टर्नटेबल व्यास | Ø600मिमी |
| टर्नटेबल स्पीड | 1आरपीएम |
| झुकाने योग्य कोण | 0° और 15° स्थिति |
| परीक्षण रोटेशन कोण | 90°, निरंतर घूर्णन |
| शरीर की सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (एल×डी×एच) | 800×800×250मिमी |
| भार क्षमता | अधिकतम 150 किग्रा |
| नियंत्रण | नियंत्रण कैबिनेट के माध्यम से प्रतिवर्ती नियंत्रण |

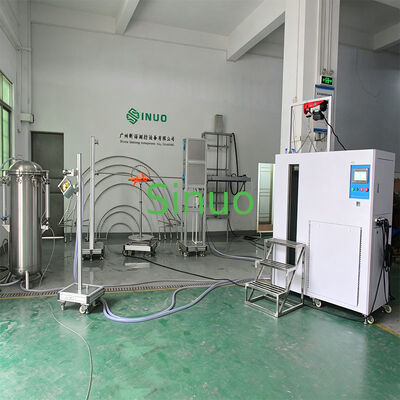

IEC 60529 पूर्ण विशेषताओं वाला IPX1-IPX8 इंटीग्रेटेड वॉटरप्रूफ टेस्टिंग सिस्टम एक व्यापक समाधान है जो निर्माताओं, परीक्षण प्रयोगशालाओं, प्रमाणन निकायों और अनुसंधान संस्थानों के लिए डिज़ाइन किया गया है, जिन्हें पूर्ण जल प्रवेश सुरक्षा परीक्षण की आवश्यकता होती है।
पारंपरिक परीक्षण सेटअपों के विपरीत, जिन्हें विभिन्न IPX रेटिंग के लिए कई स्वतंत्र प्रणालियों की आवश्यकता होती है, यह एकीकृत समाधान IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 और IPX8 परीक्षण क्षमताओं को एक कुशल मंच में जोड़ता है।
एक ही निवेश के साथ, उपयोगकर्ता IEC 60529 और संबंधित अंतरराष्ट्रीय मानकों के लिए आवश्यक वॉटरप्रूफ परीक्षण की पूरी श्रृंखला का प्रदर्शन कर सकते हैं।
✔ IPX1-IPX8 परीक्षण के लिए एक एकीकृत प्रणाली
✔ आईईसी 60529 अनुपालक डिजाइन
✔ प्रयोगशाला स्थान की आवश्यकताएं कम हो गईं
✔ कम उपकरण निवेश लागत
✔ बेहतर परीक्षण दक्षता
✔ उत्पाद विकास, प्रमाणन और गुणवत्ता नियंत्रण के लिए उपयुक्त
कई प्रयोगशालाएँ टपकने, छिड़काव, जेटिंग और विसर्जन परीक्षणों के लिए अलग-अलग प्रणालियों का उपयोग करती हैं, जिसके परिणामस्वरूप उच्च निवेश लागत और फर्श स्थान की आवश्यकताएं बढ़ जाती हैं।
सिनुओ की एकीकृत IPX1-IPX8 वॉटरप्रूफ परीक्षण प्रणाली उपयोगकर्ताओं को एक समन्वित समाधान का उपयोग करके सभी आवश्यक जल प्रवेश सुरक्षा परीक्षणों को पूरा करने, प्रयोगशाला दक्षता में सुधार करने और उपकरण प्रबंधन को सरल बनाने में सक्षम बनाती है।
चाहे आप एक नई परीक्षण प्रयोगशाला का निर्माण कर रहे हों या मौजूदा सुविधाओं का उन्नयन कर रहे हों, यह प्रणाली संपूर्ण IEC 60529 वॉटरप्रूफ परीक्षण के लिए एक व्यावहारिक और लागत प्रभावी समाधान प्रदान करती है।
| परीक्षा | विवरण |
|---|---|
| आईपीएक्स1 | लंबवत रूप से गिरती पानी की बूंदें |
| IPX2 | झुका हुआ टपकता जल परीक्षण |
| IPX3 | ऑसिलेटिंग ट्यूब स्प्रे परीक्षण |
| IPX4 | स्पलैश जल परीक्षण |
| आईपीएक्स5 | जल जेट परीक्षण |
| IPX6 | शक्तिशाली जल जेट परीक्षण |
| IPX7 | अस्थायी विसर्जन परीक्षण |
| IPX8 | सतत विसर्जन परीक्षण |
✔ निःशुल्क तकनीकी परामर्श
✔ प्रयोगशाला योजना सहायता
✔ अनुकूलित परीक्षण समाधान
✔ वैश्विक स्थापना समर्थन
