| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

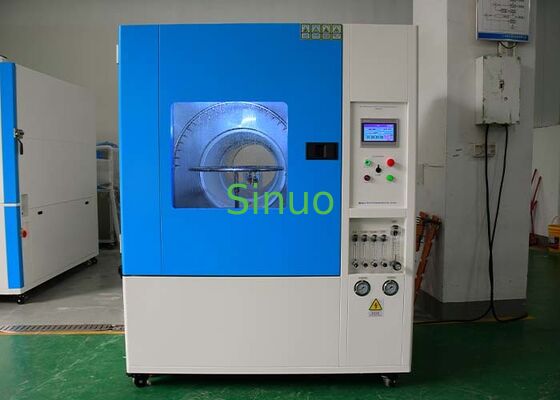

द सिनुओ SN4419 IPX1-IPX6 वाटरप्रूफ टेस्ट चेंबर एक एकीकृत जल प्रवेश परीक्षण प्रणाली है जिसे विभिन्न स्तरों के पानी के संपर्क से विद्युत और इलेक्ट्रॉनिक उत्पाद बाड़ों द्वारा प्रदान की जाने वाली सुरक्षा का मूल्यांकन करने के लिए विकसित किया गया है।
परीक्षण आवश्यकताओं के आसपास डिज़ाइन किया गया IEC 60529, प्रणाली एक ही मंच में टपकने, दोलनशील स्प्रे, पानी के स्प्रे और शक्तिशाली पानी के जेट परीक्षणों को जोड़ती है, जो IPX1, IPX2, IPX3, IPX4, IPX5 और IPX6 परीक्षण की स्थिति को कवर करती है।
एक 1000 × 1000 × 1000 मिमी परीक्षण कक्ष के साथ, प्रोग्राम योग्य परीक्षण अवधि, मोटर चालित टर्नटेबल और समर्पित IPX1-IPX6 परीक्षण सहायक उपकरण, यह वाटरप्रूफ टेस्ट चेंबर अनुसंधान एवं विकास प्रयोगशालाओं, गुणवत्ता निरीक्षण विभागों, प्रमाणन प्रयोगशालाओं और उत्पादन-लाइन सत्यापन के लिए उपयुक्त है।
इसका उपयोग परीक्षण के लिए किया जा सकता है इलेक्ट्रिकल बाड़े, घरेलू उपकरण, प्रकाश उत्पाद, ऑटोमोटिव इलेक्ट्रिकल घटक, आउटडोर उपकरण, कनेक्टर, नियंत्रण बॉक्स और आईपी सुरक्षा सत्यापन की आवश्यकता वाले अन्य उत्पाद।
विभिन्न जल प्रवेश स्तरों के लिए अलग-अलग उपकरण खरीदने के बजाय, SN4419 कई परीक्षण विधियों को एक एकीकृत मंच में जोड़ता है।
सिस्टम को विभिन्न आईपी सुरक्षा स्तरों के लिए समर्पित जल वितरण घटकों के साथ कॉन्फ़िगर किया गया है, जिसमें ड्रिप प्लेट, दोलनशील ट्यूब, स्प्रे नोजल और जेट नोजल शामिल हैं।
एकीकृत Ø 400 मिमी टर्नटेबल अधिकतम नमूना भार का समर्थन करता है 10 किग्रा और एक समायोज्य गति पर संचालित होता है 1-5 आरपीएम।
टर्नटेबल संचालित परीक्षण के दौरान केबल को घुमाने को कम करते हुए, निरंतर आगे घुमाव या वैकल्पिक आगे/रिवर्स घुमाव में संचालित हो सकता है।
एक 7-इंच टचस्क्रीन और पीएलसी नियंत्रण प्रणाली परीक्षण प्रक्रिया को स्थापित करने और निगरानी के लिए एक सीधा इंटरफ़ेस प्रदान करते हैं।
परीक्षण अवधि को 0-999 मिनट तक प्रोग्राम किया जा सकता है, जिसमें विश्वसनीय प्रयोगशाला संचालन के लिए औद्योगिक-ग्रेड विद्युत घटक हैं।
परीक्षण कक्ष के अंदर एक वाटरप्रूफ इलेक्ट्रिकल सॉकेट स्थापित किया गया है, जिससे ग्राहक को पानी के प्रवेश परीक्षण के दौरान परीक्षण नमूने को पावर देने की अनुमति मिलती है जब लागू परीक्षण प्रक्रिया द्वारा आवश्यक हो।
सिस्टम में कई सुरक्षा कार्य शामिल हैं, जिनमें शामिल हैं:
| आईपी रेटिंग | परीक्षण विधि | मुख्य विन्यास |
|---|---|---|
| IPX1 | ऊर्ध्वाधर पानी टपकना | 600 × 600 मिमी ड्रिप क्षेत्र |
| IPX2 | बाड़े के झुके होने पर टपकता पानी | 600 × 600 मिमी ड्रिप क्षेत्र |
| IPX3 | पानी का छिड़काव | दोलनशील ट्यूब / स्प्रे नोजल |
| IPX4 | पानी के छींटे | दोलनशील ट्यूब / स्प्रे नोजल |
| IPX5 | पानी का जेट | Ø6.3 मिमी जेट नोजल |
| IPX6 | शक्तिशाली पानी का जेट | Ø12.5 मिमी जेट नोजल |
| मॉडल | SN4419 |
| लागू मानक | IEC 60529 |
| परीक्षण सीमा | IPX1-IPX6 |
| आंतरिक कक्ष का आकार | 1000 × 1000 × 1000 मिमी |
| उपकरण आयाम | लगभग। 2770 × 1330 × 1750 मिमी |
| टर्नटेबल व्यास | Ø400 मिमी |
| टर्नटेबल लोड क्षमता | अधिकतम। 10 किग्रा |
| टर्नटेबल गति | 1-5 आरपीएम, समायोज्य |
| परीक्षण समय | 0-999 मिनट, प्रोग्राम योग्य |
| नियंत्रण प्रणाली | 7-इंच टचस्क्रीन + पीएलसी |
| उपकरण शक्ति | लगभग। 3.0 किलोवाट |
| बिजली की आपूर्ति | एसी 380 वी ±10%, 50 हर्ट्ज ±10%, 3-चरण 4-तार + पीई |
| लगभग। वजन | 350 किग्रा |
| ड्रिप क्षेत्र | 600 × 600 मिमी |
| नोजल व्यास | Ø0.4 मिमी |
| छेद रिक्ति | 20 × 20 मिमी |
| पानी का प्रवाह - IPX1 | 1 मिमी/मिनट |
| पानी का प्रवाह - IPX2 | 3 मिमी/मिनट |
| पैरामीटर | IPX5 | IPX6 |
|---|---|---|
| जेट नोजल व्यास | Ø6.3 मिमी | Ø12.5 मिमी |
| पानी का प्रवाह | 12.5 ±0.625 एल/मिनट | 100 ±5 एल/मिनट |
| जेट दूरी | 2.5 मीटर | 2.5 मीटर |
द IPX1-IPX6 वाटरप्रूफ टेस्ट चेंबर को उत्पाद विकास, गुणवत्ता आश्वासन और अनुपालन परीक्षण वर्कफ़्लो में एकीकृत किया जा सकता है:
