| एमओक्यू: | 1 |
| कीमत: | Tailored |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 2 महीने |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |
वॉशिंग मशीनों के लिए ऊर्जा दक्षता परीक्षण लैब तापमान और आर्द्रता कक्ष
अवलोकन:
वाशिंग मशीन के प्रदर्शन परीक्षण प्रणाली में तीन भाग होते हैं: जल आपूर्ति कक्ष, परीक्षण कक्ष और नियंत्रण प्रणाली।उपकरण परीक्षण के लिए निरंतर तापमान और निरंतर दबाव जल स्रोत प्रदान करता है, और समय पर परीक्षण प्रक्रिया के प्रासंगिक मापदंडों को रिकॉर्ड करता है, परीक्षण रिपोर्ट की गणना और उत्पन्न करता है।वाटर सप्लाई डिवाइस में मल्टी वॉटर टैंक होते हैं, नल के पानी को शुद्ध किया जाता है और हार्ड वॉटर तैयारी टैंक में इनपुट किया जाता है, पानी की कठोरता को हार्ड वॉटर तैयारी टैंक में समायोजित किया जाता है और फिर वाटर सप्लाई टैंक में जोड़ा जाता है।हीटिंग के माध्यम से पानी की आपूर्ति टैंक में, शीतलन (ठंडा पानी चिलर का उपयोग करके ठंडा, कूलिंग टॉवर के साथ मिलकर) परीक्षण तापमान को प्राप्त करने के लिए, पानी को वैकल्पिक रूप से आपूर्ति की जा सकती है, पंप के माध्यम से पानी की आपूर्ति पाइपलाइन में पंप किया जाता है, और फिर दो परीक्षण में विभाजित किया जाता है प्रत्येक परीक्षण स्टेशनों के लिए परीक्षण कक्ष के तरीके।परीक्षण पानी का पुनर्नवीनीकरण नहीं किया जाता है।पानी की आपूर्ति कक्ष और परीक्षण कक्ष एक अछूता भंडारण बोर्ड द्वारा अलग किए गए हैं, और परीक्षण कक्ष एयर कंडीशनिंग से सुसज्जित है।जमीन में जल निकासी खाई है।नियंत्रण कैबिनेट घर के अंदर स्थित है, और नेटवर्किंग के माध्यम से कंप्यूटर पर डेटा एकत्र करने के लिए परीक्षण स्टेशन पर परीक्षण उपकरण स्थापित किया गया है।पानी की टंकी और पाइपलाइन सभी गर्मी संरक्षण उपायों को अपनाते हैं, और यह सुनिश्चित करने के लिए पानी के प्रवाह को निरंतर परिचालित किया जाता है कि प्रयोगशाला परीक्षण बेंच के इनलेट पर पानी का तापमान में उतार-चढ़ाव काम के दौरान 0.5 ° C / मिनट से अधिक नहीं हो।
मानक:
निम्नलिखित मानकों के अनुसार डिजाइन और परीक्षण:
► IEC60335-2-7 "घरेलू और इसी तरह के बिजली के उपकरणों-पानी की मशीनों के लिए विशिष्ट आवश्यकताओं"
Household IEC60335-2-4 "घरेलू और समान विद्युत उपकरणों की सुरक्षा की विशेष आवश्यकताएं"
HouseholdIEC60456 "घरेलू उपयोग के लिए कपड़े धोने की मशीन - प्रदर्शन को मापने के लिए तरीके"
Household GB 23118-2008 "घरेलू और इसी तरह के वॉशर वॉशर-ड्रायर के लिए तकनीकी आवश्यकताएं"
And GBT4288-2008 "घरेलू और समान विद्युत वाशिंग मशीन"
Be अन्य मानकों को अनुकूलित किया जा सकता है
UUT के प्रकार:
घरेलू वाशिंग मशीन
परीक्षण सामग्री:
| नहीं। | मद | निरीक्षण सामग्री और आवश्यकताएँ |
| 1 | पर्यावरणीय नियंत्रण | 6.1.1 परीक्षण वातावरण में निर्दिष्ट परीक्षण के अलावा, प्रकार का परीक्षण (23 + 2) के तापमान पर होना चाहिए, (60 ~ 70)% की सापेक्ष आर्द्रता के साथ, कोई बाहरी हवा नहीं, कोई तेज धूप और अन्य नहीं ऊष्मीय विकिरण। |
| 2 | पानी की गुणवत्ता | पानी की गुणवत्ता: परीक्षण पानी की कठोरता (40-60) X10-6 है। |
| 3 | पानी का तापमान नियंत्रण |
6.1.4 हीटिंग डिवाइस के साथ वाशिंग मशीन के पानी के इनलेट का तापमान (15 water 2) ° C of है 6.1.5 बिना हीटिंग डिवाइस के ड्रम वॉशिंग मशीन के इनलेट का पानी का तापमान (50 water 2) ° C of है 6.1.6 हीटिंग डिवाइस के बिना पल्सेटरी / सरगर्मी वाशिंग मशीन के इनलेट का पानी का तापमान (30 ； 2) C of है 6.1.8 वू वॉशिंग प्रक्रिया बिना हीटिंग डिवाइस ड्रम वॉशिंग मशीन वॉशिंग पानी का तापमान (40 ° 2) ° C process |
| 4 | बिजली की खपत की गणना | 5.13 बिजली की खपत: वॉशिंग मशीन धोने के प्रदर्शन के परीक्षण के लिए।इकाई धोने की क्षमता तालिका 4 be में निर्दिष्ट मूल्य से अधिक नहीं होनी चाहिए |
| 6.3.1 धुलाई परीक्षण एक ही समय में बिजली की खपत को मापता है, और बिजली की खपत की गणना सूत्र (1) E = E1 / m के अनुसार की जाती है। | ||
| 5 | पानी की खपत की गणना | 5.14 पानी की खपत: वॉशिंग मशीन वॉशिंग प्रदर्शन परीक्षण इकाई धोने की क्षमता की पूरी प्रक्रिया पानी की खपत तालिका 5； के निर्दिष्ट मूल्य से अधिक नहीं होनी चाहिए। |
| धुलाई परीक्षण एक ही समय में पानी की मात्रा को मापता है, और पानी की खपत की गणना W = W1 / m के अनुसार सूत्र (3) के अनुसार की जाती है। | ||
| 6 | जल आपूर्ति दबाव नियंत्रण | 6.1.7 पूर्ण गति वाली वाशिंग मशीन के इनलेट से दबाव (0.24) 0.02) ° C है। |
| 7 | गति मापन | 5.17 निर्जलीकरण गति: नेमप्लेट, लोगो या निर्देश पुस्तिका में, वॉशिंग मशीन की निर्जलीकरण गति को मापा जाएगा।रेटेड लोड के तहत, मापा निर्जलीकरण गति संकेतित मूल्य के 92% या 100 आरपीएम से कम नहीं होगी।दोनों एक छोटे मूल्य और उस गति से अवधि लेंगे।60S से कम नहीं होना चाहिए। |
| 8 | तापमान वृद्धि माप | धड़ के तापमान को मापने, छह चैनलों की कुल। |
| 9 | भूमि सुरक्षा निरीक्षण | जमीन के तार को कनेक्ट करें और डिस्कनेक्ट करें और जांचें कि क्या नमूना विद्युतीकृत है या ठीक से काम नहीं कर रहा है। |
| 10 | पावर सप्लाई कम्यूटेशन डिटेक्शन | जब पावर स्रोत एल पोल एन पोल से उलट होता है, तो नमूना को चार्ज या असामान्य काम करने की घटना का पता लगाया जाता है। |
| 1 1 | ओवरवॉल्टेज या अंडरवोल्टेज टेस्ट | निर्धारित मान से अधिक आउटपुट वोल्टेज को समायोजित करें यह निर्धारित करने के लिए कि क्या ट्रांसफार्मर और संबंधित सर्किट के सुरक्षा उपाय असामान्य स्थिति होने पर विश्वसनीय हैं; |
| वाशिंग मशीन के न्यूनतम सामान्य ऑपरेटिंग वोल्टेज का पता लगाने के लिए रेटेड वैल्यू के नीचे आउटपुट वोल्टेज को समायोजित करें। |
संरचना:

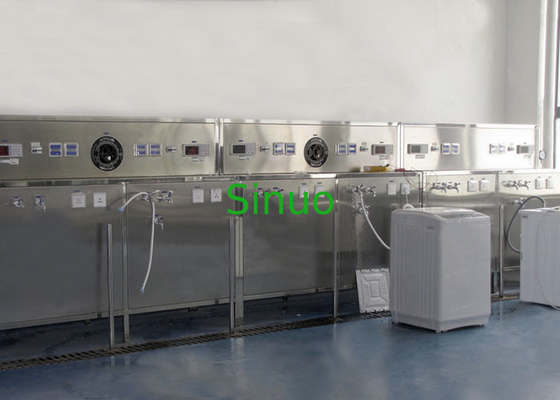

वॉशिंग मशीन प्रदर्शन परीक्षण प्रणाली में निरंतर तापमान कक्ष, जल शोधन उपकरण, कच्चे जल भंडारण टैंक, शीतल जल भंडारण टैंक, कठोर जल तैयारी कक्ष, ठंडे पानी की आपूर्ति टैंक, गर्म पानी की आपूर्ति टैंक, परीक्षण स्टेशन और नियंत्रण और डेटा अधिग्रहण प्रणाली शामिल हैं।
नियंत्रण प्रणाली
