| एमओक्यू: | 1 |
| कीमत: | Tailored |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 3 महीने |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

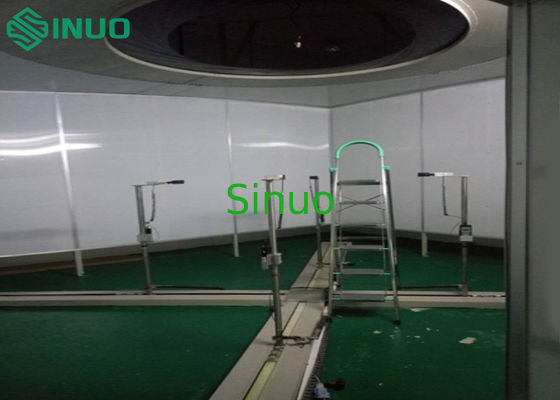

आईईसी 60879-2019 छत प्रशंसक पर्यावरण परीक्षण कक्ष ऊर्जा दक्षता परीक्षण प्रयोगशाला
अवलोकन:
यह परीक्षण प्रयोगशाला आईईसी 60879-2019 और जीबी/टी 13380-2007 में निर्दिष्ट तरीकों के अनुसार प्रशंसकों के प्रदर्शन परीक्षण कर सकती है।परीक्षण प्रणाली हवा की गति जैसे प्रदर्शन मापदंडों को सटीक रूप से माप सकती है, हवा की मात्रा, पंखे की गति, पंखे की बिजली की खपत, छत पंखे और सजावटी छत पंखे की पंखे की ऊर्जा दक्षता मूल्य और पंखे उत्पादों के नमूनाकरण और विश्लेषण को महसूस कर सकते हैं,उत्पाद गुणवत्ता निरीक्षण, और अनुसंधान एवं विकास की आवश्यकताएं।
यह एक व्यापक एकल एंथलपी अंतर कक्ष है। प्रयोगशाला में वायु मात्रा मापने वाले उपकरणों का एक सेट होता है। परीक्षण कक्ष में 100 मिमी मोटी कठोर पॉलीयूरेथेन बोर्ड और 0.0 मिमी मोटी कठोर पॉलीयूरेथेन बोर्ड का उपयोग किया जाता है। यह एक व्यापक एकल एंथलपी अंतर कक्ष है। यह एक व्यापक एकल एंथलपी अंतर कक्ष है। यह एक व्यापक एकल एंथलपी अंतर कक्ष है। प्रयोगशाला में हवा की मात्रा मापने वाले उपकरणों का एक सेट होता है। परीक्षण कक्ष में 100 मिमी मोटी कठोर पॉलीयूरेथेन बोर्ड और 0.0 मिमी मोटी कठोर पॉलीयूरेथेन बोर्ड का उपयोग किया जाता है।थर्मल इन्सुलेशन के लिए दोनों तरफ 6 मिमी मोटी रंगीन स्टील प्लेट, जिसका अच्छा थर्मल इन्सुलेशन प्रभाव है।
इस परीक्षण कक्ष में एक बाहरी वातानुकूलन प्रणाली है, जिसका उपयोग परीक्षण कक्ष के अंदर वायु वातावरण को समायोजित करने के लिए किया जाता है।और परीक्षण कक्ष में तापमान और आर्द्रता को परीक्षण की शर्तों की आवश्यकताओं को पूरा करने के लिए गर्म किया गया.
इस प्रयोगशाला में कार्यालय के कंप्यूटरों, बिजली के अलमारियों, नियंत्रण अलमारियों और परिवर्तनीय आवृत्ति बिजली आपूर्ति के भंडारण के लिए एक ऑपरेशन कक्ष की आवश्यकता है।यह घर बोर्डों से बनाया जा सकता है, जिसे खरीदार द्वारा निर्मित किया जाता है (आमतौर पर प्रयोगशाला के पास) ।
यह परीक्षण प्रणाली मुख्य रूप से कंप्यूटर द्वारा नियंत्रित किया जाता है। ऑपरेटर परीक्षण कक्ष के बाहर है, और कर्मियों हवा क्षेत्र को प्रभावित नहीं करेगा। उपकरण का परीक्षण स्वचालित रूप से पूरा हो जाता है,और परीक्षण डेटा दर्ज किया जाता हैइस प्रणाली में अच्छी दोहरावशीलता, उच्च दक्षता, सुविधाजनक डेटा भंडारण आदि के फायदे हैं।
मानक:
निम्नलिखित मानकों के अनुसार डिजाइन किया जा सकता हैः
आईईसी 60879-2019 "घरेलू और इसी तरह के प्रयोजनों के लिए आराम प्रशंसक और नियामक-प्रदर्शन मापने के लिए विधियाँ"
GB/T 12021.9-2008 "एसी इलेक्ट्रिक प्रशंसकों के लिए ऊर्जा दक्षता और ऊर्जा दक्षता ग्रेड के न्यूनतम अनुमेय मान"
जीबी/टी 13380-2007 ए.सी. इलेक्ट्रिक प्रशंसक और नियामक
यूयूटी के प्रकारः
*छत पंखे:900 ₹1800 मिमी
परीक्षण सामग्रीः
* हवा की गति
* हवा की मात्रा
* घूर्णन गति
* गति अनुपात
* इनपुट पावर
* ऊर्जा दक्षता मूल्य
प्रयोगशाला माप यंत्र के संकेतक:
| नहीं: | नाम | सामग्री | रेंज | माप अनिश्चितता |
| 1 | तापमान और आर्द्रता सेंसर | सूखी बल्ब का तापमान | 0°50°C | ±0.1°C |
| 2 | तापमान और आर्द्रता सेंसर | सापेक्ष आर्द्रता | 30%~80% आरएच | ± 3% आरएच |
| 3 | डिजिटल पावर मीटर | इनपुट विद्युत मापदंड | / | ±0.5% |
| 4 | एनेमोमीटर | हवा की गति | 0.155m/s | ±0.2m/s |
प्रयोगशाला कक्ष संरचनाः
| बाहरी आयाम | 4700 ((W) × 4700 ((D) × 3100 ((H) |
| आंतरिक आयाम | 4500 ((W) × 4500 ((D) × 3000 ((H) |
| प्रयोगशाला रखरखाव संरचना | 100 मिमी कठोर पॉलीयूरेथेन फोम इन्सुलेशन |
| दरवाजा | अंदर 1600×2200(H) ×1 (स्लाइडिंग दरवाजे) |
| प्रयोगशाला खिड़की का आकार | 1600×800 मिमी |
प्रयोगात्मक माप यंत्र:
| उपकरण | प्रकार | विनिर्देश | |
| प्रयोगशाला | एनेमोमीटर गाइड | स्टेपर मोटर नियंत्रण | जापान SanRex या समकक्ष, अधिकतम यात्रा दूरी 2 मीटर के साथ |
| छत पंखे गाइड | स्टेपर मोटर नियंत्रण | जापान मत्सुशिता या समकक्ष | |
| नमूना धारक | स्क्रू द्वारा समायोजित ऊंचाई | अनुकूलित |
मुख्य तकनीकी मापदंडः
1नमूना चरण की उठाने की सीमाः 900-1800 मिमी।
2वायुमापक और नमूना के बीच की दूरी:1500 मिमी।
3वायुमापक स्लाइड चार विकर्ण रेखाओं के साथ चलता हैः 40-1000 मिमी (स्वचालित समायोजन) ।
4हवा की गति मापने वाला यंत्र: ब्रांड: ऑस्ट्रिया ई + ई, दशमलव बिंदु प्रदर्शित करेंः 0.01 मीटर / सेकंड, यंत्र की सटीकताः ± 0.2 मीटर / सेकंड
5. इम्पेलर का व्यास: 100 मिमी
6माप सीमाः 0.40 ~ 30.00m / s
7माप की सटीकताः ± 1% रीडिंग + 1% रेंज
8. हवा की गति संवेदनशीलताः 0.15 मीटर / सेकंड से बेहतर
9. तापमान जांचः सीमा 0 ~ + 50 °C; सटीकता ± 0.5 °C
10ड्राइविंग मोडः घरेलू सर्वो मोटर + गाइड शाफ्ट।
11नियंत्रण विधि: कंप्यूटर नियंत्रण।
12- डेटा एकत्र करें: शक्ति मूल्य और हवा की गति मूल्य।
13डेटा प्रोसेसिंग: औसत हवा की गति, वायु की मात्रा, ऊर्जा दक्षता मूल्य और ऊर्जा दक्षता रेटिंग की स्वचालित गणना।
14डेटा भंडारण और संदर्भ कार्य।
सीलिंग वेंटिलेटर परीक्षण सिद्धांत और विधिः
1सबसे पहले, छत पंखे को छत पंखे के उठाने वाले स्तंभ के माध्यम से स्थापित करें और पंखे के ब्लेड विमान से 1500 मिमी से नीचे एनीमोमीटर डिवाइस को व्यवस्थित करें।
2परीक्षण कक्ष में तापमान को परीक्षण स्थितियों (20 °C) को पूरा करने के लिए समायोजित करें और 1 घंटे के लिए पंखे को चालू करने के बाद परीक्षण शुरू करें।
3परीक्षण से पहले, हवा के प्रवेश और निकास, दरवाजे और खिड़कियां बंद करना भी आवश्यक है।और प्रासंगिक कर्मियों को प्रयोगशाला छोड़ने के लिए यह सुनिश्चित करने के लिए कि प्रयोगशाला बाहरी वायु प्रवाह से प्रभावित न हो. फिर ऑपरेटर एनीमोमीटर पैरामीटर एकत्र करने के लिए शुरू करने के लिए एनीमोमीटर चलाता है। डेटा (हवा की गति, गति, आदि) एकत्र करने और रिकॉर्ड करने के लिए एनीमोमीटर डिवाइस को 90 ° प्रति मिनट घुमाया जाता है।) घुमावदार ड्राइव फ्रेम के कार्य के तहत. (सभी वायुमापक में परीक्षण की गई हवा की गति ≥9 मीटर/मिनट के आंकड़े वैध आंकड़े हैं)
प्रयोगशाला एक विनियमित बिजली की आपूर्ति से सुसज्जित है, जो परीक्षण मापों पर नेटवर्क उतार-चढ़ाव के प्रभाव को कम कर सकती है। फैन पावर वोल्टेज वर्तमान को 0.5 स्तर के पावर मीटर द्वारा मापा जाता है।
