| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 20 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 20 सेट |

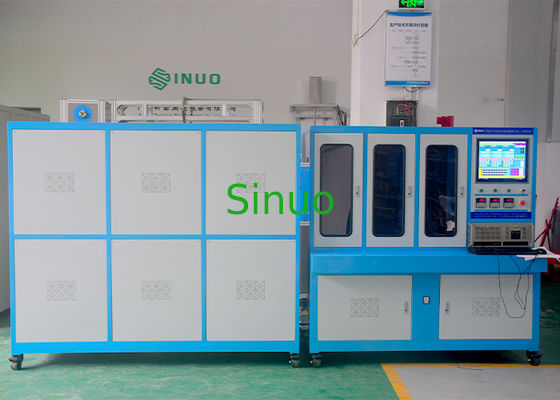

IEC60898-1 सर्किट ब्रेकर ट्रिपिंग विशेषता परीक्षण मशीन
उत्पाद अवलोकन:
परीक्षण उपकरण को के मानक आवश्यकताओं के अनुसार डिज़ाइन और निर्मित किया गया है
IEC60898-1 खंड 9.8, 9.9 और 9.10, IEC60947-1 खंड 7.2.1 और आदि।
यह सत्यापित करने के लिए बनाया गया है कि सर्किट-ब्रेकर आवश्यकताओं का अनुपालन करता है, जो निर्दिष्ट समय के भीतर ट्रिप होता है या नहीं, यह देखने के लिए रेटेड करंट का 1.13 गुना, 1.45 गुना और 2.55 गुना लागू होता है। परीक्षण उपकरण सर्किट ब्रेकर की तात्कालिक ट्रिपिंग विशेषताओं का भी परीक्षण कर सकता है, यानी, यह देखने के लिए कि क्या यह समय से बाहर कूदता है, परीक्षण के लिए रेटेड करंट का 3 से 20 गुना लागू करें। मानक 28-दिन परीक्षण और तापमान-वृद्धि परीक्षण आवश्यकताओं को भी पूरा करता है।
यह फ़ैक्टरी छोड़ने से पहले मोल्डेड केस सर्किट ब्रेकर्स और लघु सर्किट ब्रेकर्स के ऑनलाइन परीक्षण के लिए उपयुक्त है। यह सर्किट ब्रेकर निर्माताओं के विद्युत प्रदर्शन परीक्षण के लिए एक आवश्यक उपकरण है।
तकनीकी पैरामीटर:
| परियोजना विनिर्देश | पैरामीटर सामग्री |
| लागू मानक | IEC 60898-1 |
| खंड | 9.9, 9.10 |
| नियंत्रण विधि | 18.5-इंच टच-स्क्रीन कंप्यूटर ऑपरेशन |
| प्रोग्राम भाषा | अंग्रेज़ी |
| परीक्षण आइटम |
1. लघु सर्किट ब्रेकर का विलंब परीक्षण 1.13+1.45In; 2.55In 2. लघु सर्किट ब्रेकर का तात्कालिक परीक्षण 3-20In 3. लघु सर्किट ब्रेकर का तापमान वृद्धि परीक्षण 4. लघु सर्किट ब्रेकर का 28-दिन परीक्षण |
| परीक्षण स्टेशन | 1 स्टेशन |
| इनपुट पावर | AC380V 50Hz 40kVA |
| विलंब ट्रिप पैरामीटर | |
| आउटपुट एसी करंट | 1~320A |
| आउटपुट एसी वोल्टेज | 1-5V |
| आउटपुट करंट चैनल | 1-चैनल, मल्टी-पी सर्किट ब्रेकर संपर्क एक ही समय में कई स्विच का परीक्षण करने के लिए श्रृंखला में जुड़े हुए हैं (अधिकतम। 3 पीसी।) |
| लघु सर्किट ब्रेकर उत्पादों का परीक्षण करें | 2.5~125A |
| वर्तमान आउटपुट तरंग | साइन वेव (सुधार उपकरण वर्तमान तरंग विरूपण 5% से अधिक नहीं है, सिस्टम त्रुटि 3% से अधिक नहीं है) |
| वर्तमान नियंत्रण विधि | स्वचालित समायोजन, वर्तमान टच स्क्रीन पर सेट है |
| वर्तमान सटीकता | स्तर 0.5 |
| वोल्टेज सटीकता | स्तर 0.5 |
| ट्रांसफॉर्मर अनुपात | 400/5A |
| परीक्षण समय | 1~999999s |
| वर्तमान | वर्तमान का 1.13 गुना लागू होने के बाद, यह 5 सेकंड में जल्दी और स्वचालित रूप से वर्तमान के 1.45 गुना तक बढ़ जाता है |
| फिक्सचर | टर्मिनल विधि अपनाएं, विलंबित: एक स्टेशन, तात्कालिक: एक स्टेशन। |
| तात्कालिक ट्रिप परीक्षण | |
| फिक्सचर | टर्मिनल विधि अपनाएं, विलंबित: तीन स्टेशन, तात्कालिक: एक स्टेशन। |
| आउटपुट करंट | AC3A～2500A |
| तात्कालिक ट्रिपिंग करंट | 3-20 In |
| आउटपुट वोल्टेज | 1-5V |
| आउटपुट करंट चैनल | 1 चैनल |
| वर्तमान सटीकता | 0.5 स्तर |
| संकल्प | 1A |
| तात्कालिक परीक्षण समय | ≤0.2s |
| एक्शन टाइम ऊपरी सीमा सेटिंग | 1~200ms |
| एक्शन टाइम निचली सीमा सेटिंग | 1~200ms |
| परीक्षण स्टेशन | 1 स्टेशन |
| समय समय | 1~9999ms |
| सुरक्षात्मक कार्य: | शॉर्ट सर्किट सुरक्षा, ओवरलोड सुरक्षा, रिसाव सुरक्षा |
| तापमान वृद्धि परीक्षण | सामान्य कार्य स्थितियों के तहत, जब सर्किट ब्रेकर का परीक्षण निर्दिष्ट शर्तों के अनुसार किया जाता है। सर्किट ब्रेकर को नुकसान नहीं होना चाहिए ताकि उसके कार्य या उपयोग की सुरक्षा प्रभावित हो। |
| तापमान माप चैनल | 16 चैनल, तापमान संकल्प: 0.1 डिग्री, (1 चैनल कक्ष के अंदर के परिवेश के तापमान को मापता है) |
| थर्मोकपल | टी प्रकार या के प्रकार |
| तापमान वक्र | तापमान डेटा लॉगिंग तालिका के साथ कंप्यूटर डिस्प्ले |
| तापमान माप सीमा | 0~200 डिग्री |
| 28-दिन परीक्षण | |
| परीक्षण कार्यक्रम | नमूने को AC 30V और रेटेड करंट की आपूर्ति की जाती है, पावर-ऑन समय 21 घंटे है, पावर-ऑफ समय 3 घंटे है, और चक्र 28 बार है। टर्मिनल तापमान को अंतिम पावर-ऑन चक्र के दौरान मापा जाता है, और प्रारंभिक मापा तापमान के साथ तुलना की जाती है, तापमान वृद्धि मान की तुलना मानक आवश्यकताओं से की जाती है। तापमान वृद्धि माप के बाद, करंट 5 सेकंड में ट्रिपिंग करंट मान तक बढ़ जाता है, और सर्किट ब्रेकर को दिए गए/प्रीसेट समय के भीतर ट्रिप करना चाहिए। |
| आउटपुट वोल्टेज | AC 30V से अधिक |
| आउटपुट एसी करंट | AC 3-125A |
| पावर ऑन टाइम | पावर-ऑन समय 0-99h, प्रीसेट किया जा सकता है |
| पावर ऑफ टाइम | 0-99h को प्रीसेट किया जा सकता है |
| चक्रों की संख्या | 0-9999 बार प्रीसेट किया जा सकता है |
| ट्रिपिंग समय | रिकॉर्ड करने योग्य |
| ट्रिपिंग करंट | 3~200A |
| परिणामों का मूल्यांकन |
1. क्या परीक्षण के दौरान सर्किट ब्रेकर ट्रिप हुआ या नहीं। यदि यह ट्रिप हुआ, तो यह विफल हो गया; यदि यह ट्रिप नहीं हुआ, तो यह पास हो गया। 2. तापमान वृद्धि तुलना, यदि यह मानक मान से 15K से अधिक है, तो यह दोषपूर्ण है; यदि यह मानक मान से अधिक नहीं है, तो यह स्वीकार्य है। 3. करंट के ट्रिपिंग करंट तक बढ़ने के बाद, यदि यह दिए गए/प्रीसेट समय के भीतर ट्रिप होता है, तो यह स्वीकार्य है; यदि यह दिए गए/प्रीसेट समय से अधिक हो जाता है या ट्रिप नहीं होता है, तो यह दोषपूर्ण है। |
| विन्यास | |
| कनेक्टिंग केबल | तापमान वृद्धि परीक्षण के लिए तार: 1, 1.5, 2, 2.5, 4, 6 और 10, प्रत्येक विनिर्देश की लंबाई 1 मीटर है, और प्रत्येक विनिर्देश के लिए 5 पीसी से मेल खाते हैं; 16, 25, 35, और 50, प्रत्येक विनिर्देश की लंबाई 2 मीटर है, और प्रत्येक विनिर्देश के लिए 5 पीसी से मेल खाते हैं |
| थर्मोकपल | टाइप K, 16pcs, प्रत्येक pcs की लंबाई 2m |
| कक्षों में तापमान नियंत्रण |
1 पीसी, कक्ष को गर्म करने के लिए (RT+5~50°C) कक्ष को गर्म करना (RT+5~50°C) प्रत्येक कक्ष में 1 हीटिंग तत्व। प्रत्येक कक्ष के लिए तापमान सेट करने और बनाए रखने के लिए नियंत्रण प्रणाली। 1 नियामक नियंत्रण कक्ष पर स्थापित हैं। |
| हार्डवेयर | कंप्यूटर डिस्प्ले 18.5 इंच से बड़ा, वाईफाई के साथ |
| थ्रेडिंग होल | प्रत्येक वर्कस्टेशन बॉक्स के बाहर उपकरणों के साथ आसान कनेक्शन के लिए थ्रेडिंग होल से लैस है |
| सॉफ्टवेयर | संपादन योग्य प्रोग्राम सेगमेंट, वक्र बनाने, रिपोर्ट उत्पन्न करने और प्रिंट करने योग्य |
उपकरण विशेषताएं:
उपकरण कक्ष उच्च गुणवत्ता वाले स्टील के साथ वेल्डेड है, प्लेट को लेपित और सील किया गया है, और सतह एंटी-स्टैटिक, एंटी-रस्ट और एंटी-संक्षारण लेपित है। उपकरण के ऊपरी भाग में एक पैनल, एक पावर स्विच और विभिन्न प्रकार के वायर एंड्स (विलंब ट्रिपिंग परीक्षण के लिए) लगे हैं। उपकरण को उचित रूप से डिज़ाइन किया गया है और सुविधा, सरल संचालन, विश्वसनीय प्रदर्शन और सुंदर उपस्थिति के लाभों के साथ उपयोग किया जाता है।
मानक IEC60898-1 खंड 9.10.2.1 या 9.10.2.2 के विलंबित ट्रिपिंग के अनुसार, SN2501C में कक्षों का एक ही समय में स्वतंत्र रूप से परीक्षण किया जा सकता है। IEC60898-1 खंड 9.10.3.2-9.10.3.4 के तात्कालिक परीक्षण के अनुसार, इसका परीक्षण केवल अलग-अलग समय में किया जा सकता है।
| परीक्षण प्रकार | संयोजन 1 | संयोजन 2 | संयोजन 3 | संयोजन 3 |
| विलंब ट्रिपिंग परीक्षण | √ | |||
| तात्कालिक ट्रिपिंग परीक्षण | √ | |||
| तापमान वृद्धि | √ | √ | ||
| 28-दिन परीक्षण प्रक्रिया | √ |
कक्ष एक हीटिंग डिवाइस से लैस है, जिसमें RT+5~50°C की तापमान नियंत्रण सीमा है, ताकि कक्ष में मॉडल नमूनों का उपयोग सामान्य परिवेश के तापमान पर किया जा सके, और इसमें एक तीन-तरफा परिवेश तापमान निगरानी कार्य शामिल है।
सॉफ्टवेयर को किसी भी परीक्षण कार्यक्रम को मानक प्रक्रिया के पूरा होने का इंतजार किए बिना किसी भी समय निष्पादित करने की अनुमति देनी चाहिए, उस समय प्राप्त परिणामों को बनाए रखना चाहिए।
परीक्षण सिद्धांत:
यह परीक्षण उपकरण कम वोल्टेज और उच्च करंट आउटपुट के सिद्धांत को अपनाता है, मशीन में बड़े करंट का उपयोग ट्रांसफॉर्मर के आउटपुट करंट को अलग करने के लिए करता है, टच स्क्रीन के माध्यम से करंट का आकार सेट करता है, और निरंतर करंट स्रोत ट्रांसफॉर्मर के आउटपुट करंट के आकार को समायोजित करता है, जिसमें स्वचालित रूप से करंट को स्थिर करने का कार्य होता है। इसमें टच स्क्रीन का उपयोग करके परीक्षण समय निर्धारित करने और सर्किट ब्रेकर की गुणवत्ता का मूल्यांकन करने के लिए परीक्षण ट्रिप समय की तुलना करने का विकल्प है।
|
|
