एमओक्यू: | 1 |
कीमत: | Customized |
स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
प्रसव अवधि: | 1 महीना |
भुगतान विधि: | टी/टी |
आपूर्ति क्षमता: | 1सेट प्रति माह |
वॉशिंग मशीन प्रदर्शन परीक्षण के लिए IEC60456 जल आपूर्ति प्रणाली:
सिस्टम सारांश
परीक्षण प्रणाली जल गुणवत्ता उपचार उपकरण, निरंतर तापमान और निरंतर दबाव जल आपूर्ति उपकरण और नियंत्रण प्रणाली से बना है।
लागू होने लायक मानक
घरेलू उपयोग के लिए आईईसी 60456 कपड़े धोने की मशीन - प्रदर्शन को मापने के तरीके
या अन्य समकक्ष घरेलू और विदेशी मानक।
प्रमुख तत्व
परीक्षण कक्ष मुख्य रूप से निम्नलिखित भागों से बना है:
1. प्रदर्शन भाग
2. उपकरण भाग
3. नियंत्रण भाग
प्रदर्शन भाग में निम्नलिखित खंड होते हैं:
1. गोदाम बोर्ड इन्सुलेशन कक्ष का सेट (ग्राहक द्वारा तैयार);
2. परीक्षण की स्थिति (संदर्भ मशीन को 4 पदों में से किसी एक में रखा जा सकता है);
3. एक ड्रम संदर्भ मशीन और एक पल्सेटर संदर्भ मशीन (संदर्भ मशीन ग्राहक द्वारा तैयार की जानी चाहिए);
4. प्रत्येक परीक्षण स्थिति एक तरह से ठंडे पानी और एक तरह से गर्म पानी से सुसज्जित है, जिसमें जलमार्ग, वाल्व और नल मिलते हैं;
5. प्रत्येक परीक्षण स्थिति पर्यावरणीय तापमान, पानी के तापमान, पानी के दबाव (4 परीक्षण स्थितियों में साझा) और प्रवाह दर को मापने के लिए सेंसर से लैस है;
6. प्रत्येक परीक्षण स्थिति वोल्टेज, करंट, पावर आदि को मापने के लिए विद्युत पैरामीटर मापने के उपकरण से सुसज्जित है।
7. प्रत्येक परीक्षण स्थिति 6 चैनल थर्मोकपल से सुसज्जित है;
8. प्रत्येक परीक्षण स्थिति मुख्य शक्ति के लिए 1 सॉकेट और चर आवृत्ति शक्ति के लिए 1 सॉकेट से सुसज्जित है;
9. ड्रेनेज खाई और ग्रेट (ग्राहक द्वारा तैयार);
10. निरंतर तापमान और आर्द्रता एयर कंडीशनिंग इकाई (ग्राहक द्वारा तैयार) का एक सेट;
11. निलंबित छत और वायु वाहिनी का एक सेट (ग्राहक द्वारा तैयार);
12. इनडोर प्रकाश व्यवस्था का एक सेट (ग्राहक द्वारा तैयार)।
उपकरण भाग
1. एक 0.5m³ / h शुद्ध पानी की मशीन;
2. 0.5m³ स्टेनलेस स्टील के आंतरिक टैंक निरंतर तापमान पानी की टंकी का एक सेट;
3. कम तापमान ताप पंप इकाई का एक सेट;
4. परिसंचारी जल उपचार प्रणाली का एक सेट;
5. पानी की कठोरता स्वचालित समायोजन प्रणाली का एक सेट;
6. सहायक उपकरणों के लिए बिजली आपूर्ति प्रणाली;
संबंधित टूलबॉक्स के 7.2 सेट।
नियंत्रण भाग
1. एक नियंत्रण कैबिनेट;
2. कंप्यूटर और नियंत्रण प्रणाली का एक सेट;
3. एक प्रिंटर (एचपी कलर प्रिंटिंग)
4. चर आवृत्ति बिजली आपूर्ति का एक 15kW एकल-चरण आउटपुट (4 परीक्षण पदों द्वारा साझा);
5. कंप्यूटर डेस्क और कुर्सियों का एक सेट (ग्राहक द्वारा तैयार)।
परीक्षण सामग्री और दायरा
उपयुक्त यूयूटी:
1. परीक्षण के तहत मशीन का आयाम (चौड़ाई × गहराई × ऊंचाई) से अधिक नहीं है: 1000 मिमी × 1000 मिमी × 1500 मिमी।
परीक्षण चीज़ें:
1. बिजली की खपत
2. पानी की खपत
बिजली की आपूर्ति और चर आवृत्ति बिजली की आपूर्ति:
1. प्रयोगशाला के लिए बिजली की आपूर्ति: ग्राहक पार्टी बी के विद्युत नियंत्रण कैबिनेट को 50 केवीए प्रदान करता है;
2. परीक्षण के तहत मशीन की बिजली आपूर्ति: एकल चरण परिवर्तनीय आवृत्ति विनियमित बिजली आपूर्ति 15kVA;
टेस्ट पावर विशेषताओं की आवश्यकताएं: वोल्टेज स्थिरता: ≤1%;आवृत्ति स्थिरता: ≤0.5%।
विस्तृत उपकरण सूची
क्रमांक | नाम | मॉडल और निर्दिष्टीकरण | मात्रा | इकाई | टिप्पणी |
पानी की आपूर्ति प्रणाली | |||||
1 | लगातार तापमान पानी की टंकी | इन्सुलेशन के साथ स्टेनलेस स्टील आंतरिक टैंक, 0.5m3 | 1 | समूह | सिनुओ |
2 | कम तापमान ताप पंप इकाई | 5 घोड़े | 1 | समूह | सिनुओ |
3 | जल तापन पाइप | स्टेनलेस स्टील निकला हुआ किनारा प्रकार, 7.5kW / टुकड़ा | 3 | समूह | सिनुओ |
4 | उच्च दबाव बूस्टर पंप | स्टेनलेस स्टील बॉडी | 1 | समूह | Grundfos |
5 | परिसंचारी पंप | स्टेनलेस स्टील बॉडी | 1 | समूह | विल |
6 | पाइपलाइन प्रणाली | इन्सुलेशन पाइप | 1 | समूह | सिनुओ |
7 | पानी का शुधिकरण यंत्र | 0.5m³ / h | 1 | समूह | सिनुओ |
8 | पूरी तरह से स्वचालित जल नियंत्रण प्रणाली | मैं | 1 | समूह | सिनुओ |
9 | पूरी तरह से स्वचालित जल सख्त प्रणाली | मैं | 1 | समूह | सिनुओ |
मापन और नियंत्रण प्रणाली | |||||
1 | मल्टीफ़ंक्शन मीटर | WT330 (हार्मोनिक फ़ंक्शन के साथ) | 4 | टुकड़ा | YOKOGAWA |
2 | विद्युतचुंबकीय प्रवाहमापी | संचयी प्रवाह के साथ AXG श्रृंखला | 4 | टुकड़ा | YOKOGAWA |
3 | परिवेश का तापमान और आर्द्रता सेंसर | आरटीडी, पीटी100ए | 1 | टुकड़ा | वैसल |
4 | पानी का तापमान सेंसर | पीटी 100, कक्षा ए | 4 | समूह | नाव चलाना |
5 | थर्मोकपल | टी प्रकार, तार व्यास 0.3 मिमी, 10 टुकड़े / टेबल | 20 | चैनल | ओमेगा |
6 | थर्मोकपल के लिए विशेष सॉकेट | एसएमपी-एमएफ समर्पित सॉकेट | 20 | टुकड़ा | ओमेगा |
7 | पानी का दबाव सेंसर | एमएस सीरीज | 1 | समूह | डैनफॉस |
8 | पी एच मीटर | मैं | 1 | समूह | मैं |
9 | पानी पंप इन्वर्टर | FR-E740 श्रृंखला | 1 | टुकड़ा | मित्सुबिशी |
10 | डेटा लकड़हारा | 8 चैनल | 4 | समूह | कुनलुन |
1 1 | डाटा अधिग्रहण मॉड्यूल | 8 चैनल | 4 | समूह | एडवांटेक |
12 | वितरण कैबिनेट | मैं | 1 | टुकड़ा | सिनुओ |
13 | नियंत्रण कैबिनेट | मैं | 1 | टुकड़ा | सिनुओ |
14 | पीएलसी | S7-200 | 1 | टुकड़ा | सीमेंस |
15 | एचएमआई | 10" रंग | 1 | टुकड़ा | वेइलोन |
16 | कम वोल्टेज बिजली के उपकरण | मैं | 1 | टुकड़ा | श्नाइडर |
17 | केबल | 1 | बैच | सिनुओ | |
18 | ट्रंकिंग | 1 | बैच | सिनुओ | |
19 | परीक्षण के तहत मशीन की आवृत्ति रूपांतरण विनियमित बिजली आपूर्ति | एकल चरण 15kVA | 1 | समूह | ऐनो |
टेस्ट सिस्टम और सॉफ्टवेयर | |||||
1 | संगणक | i5,8G,1THD,23" LCD, विंडोज और ऑफिस सॉफ्टवेयर के साथ | 1 | समूह | Lenovo |
2 | मल्टी-सीरियल नेटवर्क संचार कार्ड | एनपी6650-8 | 2 | टुकड़ा | घरेलू |
3 | बदलना | 8 मुंह | 1 | समूह | मोक्सा |
4 | मुद्रक | A4 कलर लेजरजेट प्रिंटर | 1 | समूह | हिमाचल प्रदेश |
5 | कंप्यूटर डेस्क कुर्सी | 1 | समूह | ग्राहक प्रदान किया गया | |
6 | डिशवॉशर परीक्षण के लिए विशेष सॉफ्टवेयर | 1 | समूह | सिनुओ | |
7 | जल उपचार और निरंतर तापमान और दबाव जल आपूर्ति प्रणाली सॉफ्टवेयर | 1 | समूह | सिनुओ |
संरचना और मुख्य तकनीकी पैरामीटर
लगातार तापमान और निरंतर दबाव जल आपूर्ति प्रणाली:
वाशिंग मशीन के प्रासंगिक मानकों की आवश्यकताओं के अनुसार, परीक्षण के दौरान वाशिंग मशीन के विभिन्न विनिर्देशों में पानी के तापमान की अलग-अलग आवश्यकताएं होती हैं।आवश्यकताओं को पूरा करने और उपयोग की सुविधा के लिए, जल आपूर्ति प्रणाली 4 परीक्षण स्थितियों में एक जल आपूर्ति आउटपुट प्रदान करती है।निरंतर तापमान पानी गर्मी पंप पावर-असिस्टेड आंतरिक परिसंचरण की हीटिंग विधि को अपनाता है, और 0.5m³ स्टेनलेस स्टील के आंतरिक टैंक इन्सुलेशन पानी की टंकी से सुसज्जित है।पानी की आपूर्ति तापमान, दबाव और कठोरता को समायोजित किया जा सकता है।
1. पानी का तापमान रेंज: 10~60 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;
2. जल दबाव सीमा: 0.24 ± 0.05 एमपीए;
3. पानी की कठोरता रेंज: 0 ~ 5 ± 0.2mmol / l, स्वचालित रूप से समायोज्य (वाशिंग मशीन के लिए प्रासंगिक मानकों की आवश्यकताओं के अनुसार, परीक्षण की गई वाशिंग मशीन की पानी की आपूर्ति पानी की गुणवत्ता आवश्यक पानी कठोरता सूचकांक को पूरा करना चाहिए। यह प्रणाली उपयोग करती है पानी की आपूर्ति के लिए एक शुद्ध पानी की मशीन: नल के पानी को क्वार्ट्ज रेत और सक्रिय कार्बन द्वारा, आरओ रिवर्स ऑस्मोसिस झिल्ली के माध्यम से, ईडीआई विआयनीकरण जैसी प्रक्रियाओं की एक श्रृंखला के माध्यम से फ़िल्टर किया जाता है; जल मैग्नीशियम सल्फेट, कैल्शियम क्लोराइड डाइहाइड्रेट, बेकिंग सोडा और अन्य रसायन हैं मानक द्वारा आवश्यक सीमा तक पानी की गुणवत्ता को सटीक रूप से समायोजित करने के लिए शुद्ध पानी में जोड़ा गया। शुद्धिकरण और समायोजन की इस श्रृंखला के बाद, प्रत्येक परीक्षण की पानी की गुणवत्ता परीक्षण मानक आवश्यक कठोरता को पूरा कर सकती है);
4. शुद्ध पानी की मशीन: 0.5 m³/h;
5. प्रदर्शन परीक्षण पदों की 4-तरफा जल आपूर्ति विद्युत चुम्बकीय प्रवाहमापी, जल आपूर्ति तापमान और जल आपूर्ति दबाव के माप से सुसज्जित है।
निरंतर तापमान जल आपूर्ति का योजनाबद्ध आरेख (संदर्भ के लिए)
स्टेशन जल आपूर्ति का योजनाबद्ध आरेख (संदर्भ के लिए)
नियंत्रण और पैरामीटर माप प्रणाली:
नियंत्रण और पैरामीटर माप प्रणाली मुख्य रूप से "पैरामीटर डिस्प्ले इंस्ट्रूमेंट और ऑपरेशन कंट्रोल कैबिनेट" और "कंप्यूटर डेटा प्रोसेसिंग सिस्टम" से बना है।
नियंत्रण कैबिनेट:
विभिन्न परीक्षण कार्यों को नियंत्रित करें, और सेंसर के माध्यम से परीक्षण किए गए वाशिंग मशीन के प्रयोगशाला वातावरण के तापमान और आर्द्रता, पानी की खपत, बिजली की खपत, पानी के दबाव और पानी के तापमान जैसे विभिन्न मापदंडों को सीधे मापें और उन्हें प्रदर्शन के लिए उपकरण पर भेजें।सभी प्रमुख नियंत्रण उपकरण, सेंसर, डेटा संग्रहकर्ता, आदि डेटा विश्वसनीयता और परीक्षण सटीकता सुनिश्चित करने के लिए उच्च-सटीक ब्रांड-नाम वाले उत्पादों का उपयोग करते हैं।इसके पैरामीटर इस प्रकार हैं:
1. परिवेश का तापमान और आर्द्रता माप: तापमान -10~60 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस, आर्द्रता 5~95% ± 3%।
2. वाशिंग मशीन की बिजली माप:
आदर्श: योकोगावा WT310 मल्टी-फ़ंक्शन मीटर (हार्मोनिक फ़ंक्शन के साथ)
निर्दिष्टीकरण: वोल्टेज, वर्तमान, ऊर्जा
मापन सटीकता: 0.25% FS+±0.25 रीडिंग।
3. जल दबाव माप: 0~0.5MPa ± 0.5% एफएस;
4. पानी का तापमान माप: 0~100 डिग्री सेल्सियस ± 1 डिग्री;
5. जल प्रवाह माप: 3 एल / मिनट ~ 100 एल / मिनट ± 0.5% एफएस;
नियंत्रण कैबिनेट पैनल आरेख (केवल संदर्भ के लिए)
डाटा प्रोसेसिंग सिस्टम:
1.कंप्यूटर: लेनोवो
2. सभी प्रमुख डेटा अधिग्रहण कार्ड, संचार कार्ड, आदि डेटा विश्वसनीयता और परीक्षण सटीकता सुनिश्चित करने के लिए उच्च-सटीक ब्रांड-नाम उत्पादों का उपयोग करते हैं।
3. सॉफ्टवेयर विंडो इंटरफ़ेस चीनी/अंग्रेज़ी में प्रदर्शित होता है;इसमें एक अनुकूल मानव-मशीन इंटरफ़ेस है, जो वास्तविक समय में डेटा रिकॉर्ड और स्टोर कर सकता है, पूरी तरह से पेपरलेस ऑपरेशन, संचालित करने में आसान, स्थिर संचालन और उच्च विश्वसनीयता का एहसास कर सकता है।
4. संचार के माध्यम से सीधे एकत्र किए गए डेटा में शामिल हैं: प्रयोगशाला परिवेश का तापमान और आर्द्रता, वोल्टेज, करंट, बिजली, पानी का दबाव, पानी का तापमान, पानी की मात्रा।
5. कंप्यूटर स्वचालित रूप से सीधे एकत्रित और मैन्युअल रूप से इनपुट डेटा की गणना और संसाधित करेगा, और स्वचालित रूप से रिपोर्ट तैयार करेगा और परिणामों को सहेजेगा।
संदर्भ के लिए चित्र
जल उपचार प्रणाली सॉफ्टवेयर इंटरफ़ेस (संदर्भ के लिए)
जल आपूर्ति सॉफ्टवेयर इंटरफ़ेस (संदर्भ के लिए)
मुख्य नियंत्रण सॉफ्टवेयर इंटरफ़ेस (लॉग इन)
प्रदर्शन:
उपकरण कक्ष - जल उपचार प्रणाली

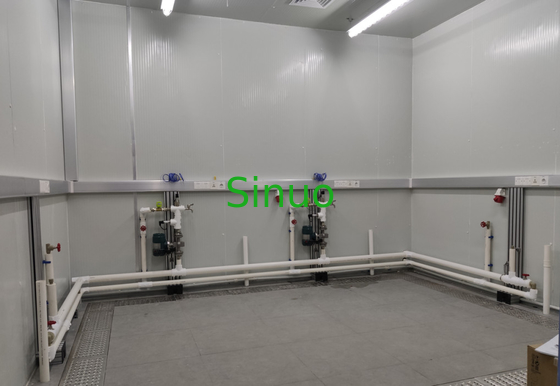

प्रयोग कक्ष – 2 परीक्षण स्टेशन
संपूर्ण वॉशिंग मशीन प्रदर्शन परीक्षण कक्ष के लिए निर्माण स्थल:
परीक्षण के तहत:
