| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

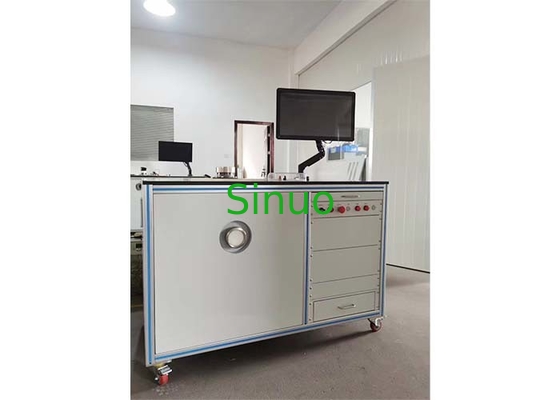

आईईसी 60312 वैक्यूम क्लीनर वायु प्रदर्शन परीक्षण प्रणाली पीसी स्वचालित संचालन
उत्पाद की जानकारी:
मानकःIEC60312, IEC62885-2016 आदि के अनुरूप है।
आवेदनःमुख्य परीक्षण मापदंड वेक्यूम क्लीनरों के वोल्टेज (U), करंट (I), इनपुट पावर (P1), पावर फैक्टर (AC), सक्शन पावर (P2), वायु मात्रा (Q), वैक्यूम डिग्री (H) और दक्षता (N) हैं। The test system tests the vacuum cleaner's input electrical performance parameters through an electrical parameter meter (using digital synchronous sampling technology to accurately measure parameters such as voltage, वर्तमान, शक्ति, वास्तविक आरएमएस शक्ति कारक, आदि।निर्वात डिग्री) और दक्षता प्रवाह और निर्वात सेंसर और माध्यमिक उपकरणों के संयोजन द्वारा मापा जाता है. एक पीसी कंप्यूटर और नियंत्रण प्रणाली से लैस है जो स्वचालित रूप से वैक्यूम क्लीनर के प्रत्येक ओरिफिस प्लेट के डेटा को मापता है, सभी परीक्षण डेटा को वक्रों में खींचा जा सकता है, क्वेरी किया जा सकता है और रिपोर्ट, वक्र,और परीक्षण रिपोर्ट सहेजा और मुद्रित किया जा सकता हैपरीक्षण सॉफ्टवेयर का स्वचालित संचालन विभिन्न वैक्यूम क्लीनर निर्माताओं और परीक्षण संस्थानों द्वारा वैक्यूम क्लीनर परीक्षण के लिए उपयुक्त है।
माप रेंज और तकनीकी संकेतक:
1. एसी पैरामीटर मीटर
| पैरामीटर | परीक्षण सीमा | तकनीकी संकेतक (स्तर 0.5) |
| वोल्टेज (V) | 10.00-300.00, न्यूनतम संकल्प 0.01V है | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
| वर्तमान (A) | 0.010-50.00, न्यूनतम संकल्प 0.001A है | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
| शक्ति (डब्ल्यू) | 15000W | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
| शक्ति कारक | 0.05-1.00 | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
2डीसी पैरामीटर मीटर
| पैरामीटर | परीक्षण सीमा | तकनीकी संकेतक (स्तर 0.5) |
| वोल्टेज (V) | 1.00-100.00, न्यूनतम संकल्प 0.01V है | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
| वर्तमान (A) | 0.050-50.00, न्यूनतम संकल्प 0.001A है | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
| शक्ति (डब्ल्यू) | U*I, न्यूनतम संकल्प 0.01W है | ± ((0.25% रीडिंग + 0.25% माप रेंज) |
3वैक्यूम ट्रांसमीटर: -50.0~0.0kPa, 4-20mA आउटपुट सिग्नल, सटीकता 0.5% है।
4यूरोपीय मानक बी की आवश्यकताओं के अनुसार, यूरोपीय मानक बी प्रकार परीक्षण विधि एक ओरिफिस प्लेट प्रकार है, और ओरिफिस प्लेट के उद्घाटन का आकार मिलीमीटर में नियंत्रित किया जाता है (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, कुल 10 अंक एकत्र किए जाते हैं) ।
5समानांतर बॉक्स: यूरोपीय मानक प्रकार बी आकार और सामग्री IEC60312 (प्रकार बी) के अनुसार डिजाइन और निर्मित हैं, यूरोपीय मानक प्रकार बी आकारः 500 मिमीX500 मिमीX500 मिमी।
6. एसी बिजली की आपूर्ति: एकल-चरण परिवर्तनीय आवृत्ति बिजली की आपूर्ति (ग्राहक द्वारा तैयार) ।
7डीसी बिजली की आपूर्तिः डीसी स्थिर बिजली की आपूर्ति (ग्राहक द्वारा तैयार) ।
8. प्रवाह परीक्षण सीमाः (0.5~5) m3/min, सटीकताः 0.5%.
9. एक फिक्स्ड-पॉइंट परीक्षण फ़ंक्शन जोड़ें और दिए गए मानकों के आधार पर पास / विफलता निर्णय करें। यदि परीक्षण विफल हो जाता है, तो श्रव्य और दृश्य अलार्म होंगे। फिक्स्ड-पॉइंट हैंः पूरी तरह से खुला, Ф13, Ф6.5, और पूरी तरह से बंद।
कार्य की शर्तें:
माप की सटीकता सुनिश्चित करने के लिए तापमान की स्थितिः 20°C±5°C.
कार्य तापमान सीमाः 0 ~ 40 °C, सापेक्ष वायु आर्द्रताः 30% ~ 90%.
c. अंदर कोई संक्षारक या विस्फोटक गैस नहीं है।
d. बिजली की आपूर्तिः AC220V/50H बिजली की खपत ≤ 200W.
फ्यूज: 0.5A.
f. परीक्षण बिजली की आपूर्तिः उत्पाद की आवश्यकताओं को पूरा कर सकती है।
उपकरण सुरक्षा संकेतक:
a. इन्सुलेशन प्रतिरोधः खोल और पावर इनपुट टर्मिनल एक दूसरे के बीच 5MQ से अधिक हैं।
b. प्रतिरोध वोल्टेज: पावर इनपुट टर्मिनल और आवरण के बीच प्रतिरोध वोल्टेज 1800V है 2 सेकंड के लिए, और नामित वर्तमान 10mA है।
c. ग्राउंडिंगः पावर सप्लाई ग्राउंड इलेक्ट्रोड, घेरों के बीच प्रतिरोध 0.2Ω से कम है।
प्रणाली की संरचनाः
a. एक विद्युत नियंत्रण कैबिनेट, (AC/DC पैरामीटर मीटर HL120E (50A), कंप्यूटर, वैक्यूम ट्रांसमीटर, डेटा अधिग्रहण कार्ड, नियंत्रण स्विच, वायु स्विच, नियंत्रण सर्किट, आदि)
b. यूरोपीय मानक B: परीक्षण बेंच एक यूरोपीय मानक B दबाव समानांतर बॉक्स, प्रशंसक इंटरफ़ेस, वैक्यूम क्लीनर इंटरफ़ेस, कनेक्शन सिग्नल लाइन, परीक्षण छेद प्लेट से सुसज्जित है,छिद्र प्लेट नियंत्रण प्रणाली, वैक्यूम सेंसर, संपर्ककर्ता, नियंत्रण सर्किट, ओरिफिस प्लेट सुरक्षा प्लेट, आदि) ।
मुख्य कार्य:
a. प्रणाली स्वचालित रूप से हवा के प्रवेश द्वार प्लेट को बड़े से छोटे तक समायोजित करती है, इनपुट वोल्टेज, वर्तमान, इनपुट पावर, पावर फैक्टर, आवृत्ति का परीक्षण करती है,वैक्यूम क्लीनर की आउटपुट शक्ति और वैक्यूम डिग्री, और एक मानक सूत्र के माध्यम से वैक्यूम डिग्री के आधार पर हवा की मात्रा मूल्य की गणना करता है। परीक्षण मूल्य एलईडी द्वारा प्रदर्शित किया जाता है, और कंप्यूटर 0 ~ 10 हवा की मात्रा संग्रह बिंदुओं को पूरा करता है।
b. कंप्यूटर द्वारा नियंत्रित, सभी विशेषता वक्र एक ही समय में पूरा कर रहे हैं। छह वक्र हैंः
1) P1=f(Q) विशेषता वक्र
2) Ps=f(Q) विशेषता वक्र
3) Hm=f(Q) विशेषता वक्र
4)n=f(Q) विशेषता वक्र
5)U=f(Q) विशेषता वक्र
6)I=f(Q) विशेषता वक्र
c. परीक्षण अधिकतम वैक्यूम डिग्री परीक्षण Hmmax, अधिकतम हवा की मात्रा माप Qmax, अधिकतम चूषण शक्ति माप Psmax, अधिकतम दक्षता माप ηmax और प्रत्येक परीक्षण के डेटा को चिह्नित कर सकता है.
d. परीक्षण किए गए डेटा को संग्रहीत किया जा सकता है और उपयोगकर्ता की आवश्यकताओं के अनुसार परीक्षण रिपोर्ट और वक्रों को आउटपुट किया जा सकता है।
