बी एस एन 60456 वाशिंग मशीन ऊर्जा दक्षता परीक्षण प्रणाली
| UUT Type: | Washing machines | UUT Size: | 1*1*1.5M |
| Temperature Measurement: | -10～60°C±1°C | Test Stations: | 8 stations |
| Water Supply: | Both low & high temp. | Water Pressure: | 0～0.5MPa±0.5%FS |
| High Light: | वाशिंग मशीन ऊर्जा दक्षता परीक्षण प्रणाली,ऊर्जा दक्षता परीक्षण प्रणाली |
||
बी एस एन 60456 वाशिंग मशीन ऊर्जा दक्षता परीक्षण प्रणाली
उत्पाद का परिचयः

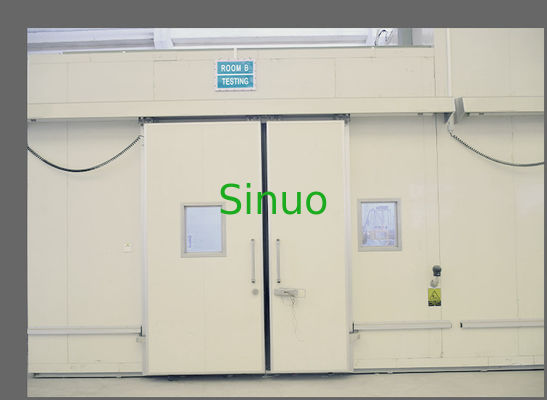

इस प्रयोगशाला में प्रदर्शन प्रयोगशाला, कार्यात्मक प्रयोगशाला और उपकरण कक्ष शामिल हैं। The performance laboratory provides stable temperature and humidity environmental conditions for washing machine performance testing through the thermal insulation library body and the attached air reprocessing unit, and uses the constant temperature water system and related measurement and control systems to make the tested washing machine run in the specified temperature and humidity environment to test the washing machine Energy consumption and other performances under relevant standards, और संबंधित वाशिंग मशीनों के परीक्षण और प्रमाणन के लिए परीक्षण आवश्यकताओं को पूरा करते हैं।
मानक:
"घरेलू वाशिंग मशीनें-प्रदर्शन को मापने के लिए विधियाँ बी एस एन 60456:2016"
यूयूटी के प्रकारः
घरेलू वाशिंग मशीनें
प्रदर्शन प्रयोगशाला निम्नलिखित भागों से मिलकर बनती है
- 8 परीक्षण स्टेशन, जिनमें से 7 प्रदर्शन परीक्षण स्टेशन और 1 संदर्भ परीक्षण स्टेशन हैं
- मशीन स्टेशन।
- एक सेट गर्म पानी के चैनल और एक सेट ठंडे पानी के चैनल, पानी के पाइप, वाल्व और नल से लैस।
- एक टंबल संदर्भ मशीन और एक पल्सटर संदर्भ मशीन।
- प्रत्येक स्टेशन तापमान, आर्द्रता, जल तापमान, दबाव और प्रवाह आदि के सेंसर से लैस है।
- प्रत्येक स्टेशन में वोल्टेज, धारा, शक्ति आदि को मापने के लिए विद्युत मापदंड निरीक्षण उपकरण हैं।
- प्रत्येक स्टेशन गति सेंसर से सुसज्जित है।
- प्रत्येक स्टेशन 10 थर्मोकपल्स से सुसज्जित है।
- प्रत्येक स्टेशन में जल निकासी पंप के वर्तमान माप के लिए क्लैंप प्रकार के वर्तमान ट्रांसफार्मर का एक सेट है।
- प्रत्येक स्टेशन में एक मुख्य बिजली की सोकेट और एक आवृत्ति रूपांतरण बिजली की सोकेट से लैस है।
- नाली और ग्रिड (उपयोगकर्ता द्वारा निर्मित किया जाना चाहिए);
- स्थिर तापमान और आर्द्रता वाली वातानुकूलन इकाई का एक सेट।
- इनडोर प्रकाश व्यवस्था का एक सेट (उपयोगकर्ता द्वारा निर्मित किया जाना चाहिए) ।
विशेष उपकरण का समर्थन करने वाला प्रदर्शन परीक्षण
| सीरियल नंबर | नाम | मॉडल और विनिर्देश | QT | इकाई | चिह्न |
| 1 | संदर्भ टंबल वाशिंग मशीन | एफओएम 71 सीएलएस | 1 | पीसी | इलेक्ट्रोलक्स |
| 2 | संदर्भ पल्सर वाशिंग मशीन | 1 | पीसी | चीन में निर्मित | |
| 3 | हाई स्पीड स्पिन ड्रायर | CENTRI मॉडल 776 | 1 | पीसी | थॉमस |
| 4 | कपड़े सुखानेवाला | 10 किलो | 1 | पीसी | हेयर |
| 5 | वाशिंग मशीन (लोडिंग कपड़े के लिए विशेष वाशिंग) | 1 | पीसी | हेयर | |
| 6 | इस्त्री करने की मशीन | 1 | पीसी | फिलिप्स | |
| 7 | रेफ्रिजरेटर (दूषित कपड़े स्टोर करें) | 1 | पीसी | हेयर | |
| 8 | टैकोमीटर (प्रतिबिंबित कागज सहित) | 1 | पीसी | SENDIG | |
| 9 | स्पेक्ट्रोफोटोमीटर | 1 | पीसी | ||
| 10 | इलेक्ट्रॉनिक संतुलन | 0°300g,न्यूनतम परिशुद्धताः±0.01g,न्यूनतम संकल्पः0.005g | 1 | पीसी | चीन में निर्मित |
| 11 | इलेक्ट्रॉनिक प्लेटफार्म स्केल | भार सीमाः 0 ≈ 30 किलोग्राम, पठनीयताः 0.1 ग्राम, तालिका का आकार 300 * 400, अधिकतम त्रुटि मापी गई मान के ± 0.05% के भीतर है | 1 | पीसी | चीन में निर्मित |
| 12 | इलेक्ट्रॉनिक तराजू | 0~100 किलोग्राम, न्यूनतम सटीकताः ±0.01g, न्यूनतम संकल्पः 0.005g | 1 | पीसी | चीन में निर्मित |
| 13 | जल कठोरता परीक्षक | 1 | पीसी | हन्ना विश्व वाद्ययंत्र | |
| 14 | स्वचालित पोटेंशियोमेट्रिक टाइट्रेटर | 1 | पीसी | लेइसी | |
| 15 | रासायनिक विश्लेषण के लिए उपकरण | जिसमें माप सिलेंडर, ड्रिपर, बीकर और अन्य विश्लेषण के लिए बुनियादी उपकरण शामिल हैं | 1 | बैच | सिनूओ द्वारा एकीकृत |
| 16 | उपकरण ट्रक (लोड हैंडलिंग फ्रेम सहित) | साधारण ट्रॉली, मैनुअल हाइड्रोलिक ट्रॉली, मोबाइल ट्रॉली, एक-एक | 3 | पीसी | सिनूओ द्वारा एकीकृत |
| 17 | वाशिंग मशीन मानक डिटर्जेंट लोड कपड़े आदि | 1 | बैच | डिटर्जेंट को उपयोगकर्ता द्वारा स्थानीय रूप से खरीदा जाना चाहिए |
