आईईसी 60456 वॉशिंग मशीन-डिशवॉशर-वाटर हीटर ऊर्जा दक्षता परीक्षण प्रणाली

IEC 60456 वाशिंग मशीन-डिशवॉशर-वाटर हीटर ऊर्जा दक्षता परीक्षण प्रणाली

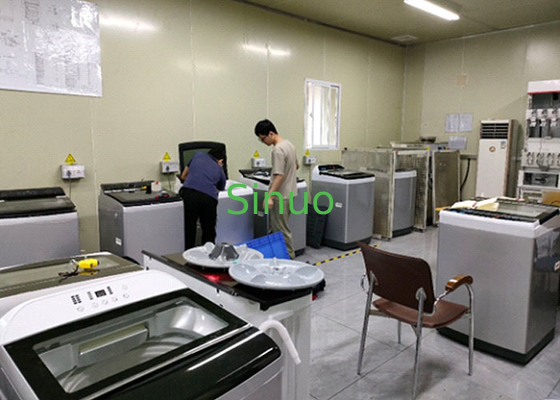

प्रयोगशाला परिचय:

यह प्रयोगशाला एक प्रदर्शन प्रयोगशाला, एक कार्यात्मक प्रयोगशाला और एक उपकरण कक्ष से बनी है। प्रदर्शन प्रयोगशाला, इन्सुलेटेड गोदाम और एक संलग्न वायु पुनर्संसाधन इकाई के माध्यम से वाशिंग मशीन, डिशवॉशर और वाटर हीटर के प्रदर्शन परीक्षण के लिए एक स्थिर तापमान और आर्द्रता वातावरण प्रदान करती है। स्थिर तापमान जल प्रणाली और संबंधित माप और नियंत्रण प्रणालियों का उपयोग वाशिंग मशीन, डिशवॉशर और वाटर हीटर को निर्दिष्ट तापमान और आर्द्रता वातावरण में संचालित करने के लिए किया जाता है। प्रासंगिक मानकों के तहत वाशिंग मशीन, डिशवॉशर और वाटर हीटर की ऊर्जा खपत और अन्य प्रदर्शन का परीक्षण किया जाता है। और संबंधित वाशिंग मशीन, डिशवॉशर और वाटर हीटर के निरीक्षण और प्रमाणन के लिए परीक्षण आवश्यकताओं को पूरा किया जाता है।

मानक:

IEC 60456; EN 60456 घरेलू उपयोग के लिए वाशिंग मशीन-प्रदर्शन मापने के तरीके

GB/T 20290 2016 डिशवॉशर ऊर्जा दक्षता जल दक्षता सीमा मान और ग्रेड;

EN 50242 घरेलू इलेक्ट्रिक डिशवॉशर के प्रदर्शन को मापने की विधि;

IEC 60436/2015 घरेलू इलेक्ट्रिक डिशवॉशर के प्रदर्शन के लिए मानक परीक्षण विधि;

QB/T1520-2013 घरेलू और समान उद्देश्यों के लिए इलेक्ट्रिक डिशवॉशर;

BS EN50440:2015+A1:2020 घरेलू विद्युत भंडारण वाटर हीटर की दक्षता और परीक्षण विधियाँ

प्रयोगशाला में शामिल हैं:

• प्रदर्शन परीक्षण प्रयोगशाला
• ऑपरेटिंग रूम
• भंडारण कक्ष
• उपकरण कक्ष
• नियंत्रण कक्ष

प्रदर्शन प्रयोगशाला:

• 4 परीक्षण स्टेशन;
• ठंडे पानी और गर्म पानी के सर्किट का एक सेट, सहायक सर्किट, वाल्व और नल के साथ;
• एक संदर्भ डिशवॉशर; एक वाशिंग मशीन;
• प्रत्येक स्टेशन तापमान, आर्द्रता, पानी का तापमान, पानी के दबाव और प्रवाह दर के लिए सेंसर से सुसज्जित है;
• प्रति स्टेशन एक योकोगावा WT310;
• प्रत्येक स्टेशन 10 थर्मोकपल से सुसज्जित है;
• प्रत्येक स्टेशन 1 एसी पावर सॉकेट और 1 वेरिएबल फ्रीक्वेंसी पावर सॉकेट से सुसज्जित है;
• जल निकासी खाई और झंझरी;
• स्थिर तापमान और आर्द्रता एयर कंडीशनिंग इकाई का एक सेट;
• छत और एयर डक्ट का एक सेट;
• इनडोर प्रकाश व्यवस्था का एक सेट

ऑपरेटिंग रूम:

• एक सटीक इलेक्ट्रॉनिक संतुलन और एक साधारण इलेक्ट्रॉनिक संतुलन।
• एक अनुमापक।
• एक इस्त्री मशीन।
• एक कपड़े सुखाने की मशीन।
• सफेदी मीटर।
• एक ओवन; (निम्नलिखित केवल डिशवॉशर के लिए है)
• एक माइक्रोवेव ओवन;
• एक मांस की चक्की;
• एक ऑपरेटिंग टेबल;
• रासायनिक अभिकर्मक बोतलों का एक सेट (अंतर्राष्ट्रीय परिवहन प्रतिबंधों के कारण, रसायनों का परिवहन नहीं किया जा सकता है और उपयोगकर्ता द्वारा स्थानीय रूप से खरीदे जाने की आवश्यकता है)।

भंडार कक्ष:

• एक रेफ्रिजरेटर।
• 2 लॉकर।

उपकरण कक्ष:

• एक 1m³/h शुद्ध जल मशीन;
• एक उच्च तापमान वाला पानी का टैंक और एक स्थिर तापमान और दबाव जल आपूर्ति प्रणाली;
• एक कम तापमान वाला पानी का टैंक और एक स्थिर तापमान और दबाव जल आपूर्ति प्रणाली;
• स्वचालित जल कठोरता समायोजन प्रणालियों का एक सेट;
• मिलान बिजली आपूर्ति प्रणाली;
• 15kW सिंगल-फेज आउटपुट के साथ एक वेरिएबल फ्रीक्वेंसी पावर सप्लाई;
• संबंधित टूल बॉक्स के दो सेट और तीन टूल कार्ट (साधारण ट्रॉली, मैनुअल हाइड्रोलिक ट्रॉली, मोबाइल ट्रॉली)।

नियंत्रण कक्ष:

• एक नियंत्रण कैबिनेट।
• कंप्यूटर और नियंत्रण प्रणाली का एक सेट।
• कंप्यूटर डेस्क और कुर्सियों का एक सेट।

नमूना प्रकार:

UUT का बाहरी आकार (चौड़ाई*गहराई*ऊंचाई) 1000mmΧ1000mmΧ1500mm  से बड़ा नहीं है

परीक्षण सामग्री (डिशवॉशर):

• बिजली की खपत
• पानी की खपत
• धुलाई का प्रदर्शन
• सुखाने का प्रदर्शन

परीक्षण सामग्री (वाशिंग मशीन):

• बिजली की खपत
• पानी की खपत
• सफाई अनुपात
• धुलाई पहनने की दर
• निर्जलीकरण प्रदर्शन
• कुल्ला प्रदर्शन

परीक्षण सामग्री (वाटर हीटर):

• रेटेड क्षमता (वजन विधि)
• 24 घंटे की अंतर्निहित ऊर्जा खपत
• 24 घंटे की अंतर्निहित ऊर्जा खपत गुणांक
• गर्म पानी की उत्पादन दर

प्रयोगशाला कक्ष तकनीकी पैरामीटर:

• परीक्षण कक्ष बॉडी: 75 मिमी मोटी 0.6 मिमी मोटी डबल-साइड आइवरी व्हाइट कलर स्टील प्लेट लौ रिटार्डेंट पॉलीयूरेथेन पैनल;
• परीक्षण कक्ष बॉडी आयाम: 4200*4500*3000mm;
• परीक्षण कक्ष दरवाजा: W(800+800)×H2200mm;
• कमरे में एलईडी छत की रोशनी स्थापित हैं;
• परीक्षण स्टेशन पर एक सिंगल-फेज वेरिएबल फ्रीक्वेंसी वोल्टेज-स्थिर बिजली आपूर्ति और एक मेन सॉकेट स्थापित करें;
• प्रदर्शन प्रयोगशाला एक स्थिर तापमान और आर्द्रता सटीक एयर कंडीशनर से सुसज्जित है, तापमान नियंत्रण: 23±2 डिग्री, 20±2 डिग्री; आर्द्रता नियंत्रण: इनडोर आर्द्रता को 30~70RH% बनाए रखें: (55±5)%RH, (60±5)%RH, 65±5RH%.
• प्रयोगशाला का फर्श कंक्रीट से बना है, जलरोधक है, एंटी-स्किड टाइलों से पक्का है, और जमीन पर एक जल निकासी गर्त खोला गया है। गर्त की सतह स्टेनलेस स्टील की झंझरी से ढकी हुई है। झंझरी के बीच की दूरी 20 मिमी है। यह SUS304 वर्ग ट्यूब (25mm*25mm*1.5mm) से बना है (उपयोगकर्ता द्वारा निर्मित);

स्थिर तापमान और दबाव जल आपूर्ति प्रणाली:

• प्रासंगिक मानकों की आवश्यकताओं के अनुसार: विभिन्न विशिष्टताओं और विभिन्न श्रेणियों के नमूनों में परीक्षण के दौरान अलग-अलग पानी के तापमान की आवश्यकताएं होती हैं। आवश्यकताओं को पूरा करने और उपयोग की सुविधा के लिए, जल आपूर्ति प्रणाली दो जल आपूर्ति प्रदान करती है: एक कम तापमान वाला पानी और एक उच्च तापमान वाला पानी। कम तापमान वाले पानी और उच्च तापमान वाले पानी को हीट पंप प्लस पावर-असिस्टेड इंटरनल सर्कुलेशन द्वारा गर्म किया जाता है। प्रत्येक एक 1m³स्टेनलेस स्टील इनर टैंक इंसुलेशन वाटर टैंक से सुसज्जित है। पानी की आपूर्ति का तापमान, दबाव और कठोरता समायोज्य है।
• पानी का तापमान रेंज: कम तापमान वाला पानी: 10-35℃±1℃;
• पानी का दबाव रेंज: 0.24±0.05MPa;
• पानी की कठोरता रेंज: 0～5mmol/l±0.2mmol/l, स्वचालित रूप से समायोज्य;
• शुद्ध जल मशीन: 1 m³/h;
• प्रदर्शन परीक्षण स्टेशन की 4-तरफा जल आपूर्ति एक विद्युत चुम्बकीय प्रवाहमापी, जल आपूर्ति तापमान और जल आपूर्ति दबाव माप से सुसज्जित है।

नियंत्रण और पैरामीटर माप प्रणाली

नियंत्रण और पैरामीटर माप प्रणाली मुख्य रूप से "पैरामीटर डिस्प्ले इंस्ट्रूमेंट और ऑपरेशन कंट्रोल कैबिनेट" और "कंप्यूटर डेटा प्रोसेसिंग सिस्टम" से बनी है।

नियंत्रण कैबिनेट

• विभिन्न परीक्षण कार्यों को नियंत्रित करें, और सेंसर के माध्यम से प्रत्येक परीक्षण की गई वाशिंग मशीन के प्रयोगशाला वातावरण के तापमान और आर्द्रता, पानी की खपत, बिजली की खपत, पानी के दबाव और पानी के तापमान जैसे विभिन्न मापदंडों को सीधे मापें और उन्हें प्रदर्शन के लिए मीटर पर भेजें। सभी प्रमुख नियंत्रण उपकरण, सेंसर, डेटा कलेक्टर, आदि डेटा विश्वसनीयता और परीक्षण सटीकता सुनिश्चित करने के लिए उच्च-सटीक ब्रांड-नाम उत्पादों को अपनाते हैं। पैरामीटर इस प्रकार हैं:
• पर्यावरण तापमान और आर्द्रता माप: तापमान -10～60°C±1°C, आर्द्रता 10～90% ±3%.
• वाशिंग मशीन की बिजली खपत माप:
• मॉडल नंबर: योकोगावा WT310 मल्टीफंक्शन मीटर (उनमें से एक हार्मोनिक फ़ंक्शन के साथ)।
• विशिष्टता: वोल्टेज, करंट, विद्युत ऊर्जा।
• माप सटीकता: 0.25% FS＋±0.25 रीडिंग।
• पानी के दबाव का माप: 0～0.5MPa±0.5%FS।
• पानी के तापमान का माप: Pt100, ट्रांसमीटर, रिज़ॉल्यूशन 0.1°C।
• पानी के प्रवाह का माप: योकोगावा AXG श्रृंखला, 3 L/min～100L/min±0.5%FS।

डेटा प्रोसेसिंग सिस्टम (डिशवॉशर):

• सॉफ्टवेयर विंडोज ऑपरेटिंग सिस्टम पर आधारित है। यह C# का उपयोग करके संकलित किया गया है। इसमें एक समृद्ध ग्राफिकल इंटरफ़ेस है। तालिकाओं के अलावा, इसे एक ट्रेंड चार्ट में भी प्रदर्शित और मुद्रित किया जा सकता है।
• प्रयोगशाला परीक्षण प्रदर्शन रिपोर्ट डेटा में सभी (थर्मोकपल तापमान, परिवेश का तापमान और आर्द्रता, बिजली, वोल्टेज, करंट, आवृत्ति, आदि) शामिल हैं। स्वचालित संग्रह और स्वचालित प्रदर्शन, ऐतिहासिक डेटा क्वेरी फ़ंक्शन के साथ, किसी भी समय परामर्श और मुद्रित किया जा सकता है (परीक्षण के दौरान सहित)।
• सभी प्रमुख डेटा अधिग्रहण कार्ड, संचार कार्ड, आदि ब्रांड-नाम उत्पाद हैं। डेटा की विश्वसनीयता और परीक्षण की सटीकता सुनिश्चित करें।
• सॉफ्टवेयर विंडो इंटरफ़ेस अंग्रेजी में प्रदर्शित होता है। इसमें एक अनुकूल मानव-कंप्यूटर इंटरफ़ेस है। यह वास्तविक समय में डेटा रिकॉर्ड और संग्रहीत कर सकता है। पूरी तरह से पेपरलेस ऑपरेशन का एहसास करें। ऑपरेशन को समझना आसान नहीं हो सकता है, लेकिन ऑपरेशन स्थिर और विश्वसनीय है।
• संचार के माध्यम से सीधे एकत्र किए गए डेटा में शामिल हैं: प्रयोगशाला परिवेश का तापमान और आर्द्रता, वोल्टेज, करंट, आर्द्रता, पानी का दबाव, पानी का तापमान और पानी की मात्रा।
• संदर्भ डिशवॉशर और अन्य विश्लेषणात्मक उपकरणों का डेटा मैन्युअल रूप से इनपुट किया जाता है।
• कंप्यूटर सीधे एकत्र और मैन्युअल रूप से इनपुट किए गए डेटा की स्वचालित रूप से गणना और संसाधित करता है, और स्वचालित रूप से एक रिपोर्ट में परिणाम उत्पन्न और सहेजता है।
• अन्य आवश्यकताएं आपूर्तिकर्ता द्वारा प्रदान किए गए सॉफ़्टवेयर पर आधारित हैं, और विशिष्ट ऑपरेशन पर दोनों पक्षों द्वारा बातचीत की जाती है।

बिजली की आपूर्ति:

• परीक्षण कक्ष के लिए बिजली की आपूर्ति: पार्टी ए पार्टी बी के इलेक्ट्रिक कंट्रोल कैबिनेट को 100kVA प्रदान करती है
• परीक्षण के तहत मशीन के लिए बिजली की आपूर्ति: सिंगल-फेज वेरिएबल फ्रीक्वेंसी रेगुलेटेड पावर सप्लाई 15kVA (परीक्षण स्टेशन)
• परीक्षण बिजली आपूर्ति विशेषता आवश्यकताएं: वोल्टेज स्थिरता: ≤1%; आवृत्ति स्थिरता: ≤0.5%;

सॉफ्टवेयर डिस्प्ले:
