CISPR22 कंडक्टेड एमिशन CE 30MHz ~ 6GHz फ्रीक्वेंसी रेंज EMI एमिशन टेस्ट सिस्टम

CISPR22 आयोजित उत्सर्जन CE 30MHz ~ 6GHz फ़्रीक्वेंसी रेंज EMI उत्सर्जन परीक्षण प्रणाली

मानक और खंड:

CISPR11 / GB4824: औद्योगिक, वैज्ञानिक और चिकित्सा (ISM) रेडियो-फ्रीक्वेंसी उपकरण और इसी तरह के उपकरण -रेडियो-फ्रीक्वेंसी डिस्टरबेंस विशेषताओं-माप और माप के तरीके
CISPR 12: वाहन, नाव और आंतरिक दहन इंजन-रेडियो अशांति के लक्षण- सीमा पार और सुरक्षा के माप के तरीके
CISPR13 / GB13837: ध्वनि और टेलीविज़न प्रसारण रिसीवर और संबंधित उपकरण -रेडियो गड़बड़ी विशेषताओं-माप और माप के तरीके
CISPR14-1 / GB4343.1: विद्युत चुम्बकीय संगतता। घरेलू उपकरणों, बिजली के उपकरणों और इसी तरह के उपकरण के लिए आवश्यकताएँ -पार्ट 1: उत्सर्जन
CISPR15 / GB17743: विद्युत प्रकाश और इसी तरह के उपकरणों की रेडियो अशांति विशेषताओं के माप की सीमाएं और तरीके
CISPR22 / GB9254: सूचना प्रौद्योगिकी उपकरण - रेडियो गड़बड़ी विशेषताओं-माप और माप के तरीके

नमूने और प्रतिबंध:

औद्योगिक, वैज्ञानिक और चिकित्सा (आईएसएम) रेडियो-आवृत्ति उपकरण; वाहन, नाव और आंतरिक दहन इंजन; ध्वनि और टेलीविजन प्रसारण रिसीवर और संबंधित उपकरण; विद्युत प्रकाश; सूचना प्रौद्योगिकी उपकरण; आदि।

आवेदन:

इसका उपयोग यह मापने के लिए किया जाता है कि EUT सामान्य कार्य स्थितियों के तहत विद्युत लाइन और सिग्नल / नियंत्रण रेखा के माध्यम से आसपास के वातावरण में हस्तक्षेप करता है या नहीं। यदि हस्तक्षेप संकेत बहुत बड़ा है, तो यह पूरे बिजली ग्रिड की बिजली की गुणवत्ता को प्रभावित करेगा, इस प्रकार अन्य विद्युत उपकरणों के सामान्य संचालन में हस्तक्षेप होता है। वास्तविक परीक्षण के दौरान, परीक्षण ऑब्जेक्ट पावर-ऑन के दौरान मजबूत क्षणिक संकेत उत्पन्न कर सकता है, जो परीक्षण रिसीवर के आरएफ इनपुट पोर्ट को प्रभावित और नुकसान पहुंचा सकता है। इसलिए, आम तौर पर राज्य संकेत के लिए क्षणिक पल्स सीमक को दबाने के लिए एएमएन और रिसीवर के बीच एक पंक्ति निर्धारित करना आवश्यक है। यदि परीक्षण विषय वर्तमान बहुत बड़ा है (उदाहरण के लिए, 400A से अधिक) या AMN का उपयोग करके मापा नहीं जा सकता है, तो आप CISPR 16-1-2 निर्दिष्ट उच्च-प्रतिबाधा वोल्टेज जांच माप का उपयोग कर सकते हैं।

परीक्षण सिद्धांत:

आयोजित उत्सर्जन परीक्षण प्रणाली मुख्य रूप से सामान्य परिस्थितियों में बिजली लाइन, सिग्नल पोर्ट और नियंत्रण पोर्ट के माध्यम से आसपास के वातावरण के लिए ईयूटी के उत्पीड़न को मापती है। परीक्षण आवृत्ति रेंज मुख्य रूप से 9 kHz से 30 MHz तक है। विभिन्न उत्पादों के लिए उत्पीड़न की सीमाएं विभिन्न मानकों द्वारा निर्दिष्ट की जाती हैं, लेकिन मूल विधि समान होती है।

संरचना:

मुख्य परीक्षण उपकरण: रिसीवर, कृत्रिम बिजली नेटवर्क, वोल्टेज जांच, ईएमसी परीक्षण सॉफ्टवेयर
परीक्षण वातावरण: परिरक्षित कमरा (इस प्रणाली में शामिल नहीं, वैकल्पिक, या ग्राहक को इसे तैयार करना चाहिए)

पर्यावरण का उपयोग करें:

बिजली की आपूर्ति: 380V ± 10% 50/60 हर्ट्ज
परिवेश का तापमान: 5 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस, धूल, संक्षारक गैस, ज्वलनशील और विस्फोटक वस्तुओं की कोई उच्च एकाग्रता नहीं होनी चाहिए

तकनीकी पैमाने:

सीई टेस्ट फ्रीक्वेंसी रेंज	30MHz ~ 6GHz
EUT क्षमता	एकल-चरण 230VAC / 16A, तीन-चरण 400VAC / 32A, तीन-चरण 400VAC / 63A (आवश्यकतानुसार कॉन्फ़िगर किया गया)
मुख्य परीक्षण उपकरण	ईएमआई रिसीवर, कृत्रिम बिजली नेटवर्क, वोल्टेज जांच, ईएमसी परीक्षण सॉफ्टवेयर
परीक्षण का वातावरण	परिरक्षित कमरा
एम्प्लीफायर गेन	परीक्षण के दौरान, कृत्रिम बिजली नेटवर्क का आउटपुट टर्मिनल EUT के टर्मिनल से 0.8 मीटर दूर होना चाहिए, और 0.8 मीटर लंबी तीन-कोर लचीली केबल की दो बिजली लाइनों से जुड़ा होना चाहिए। बेंच-टॉप EUT की ऊँचाई 0.8 m या उससे अधिक होना आवश्यक है, और तल-खड़े EUT की ऊँचाई 0.1 m या अधिक होना आवश्यक है। ग्राउंडेड मेटल प्लेट्स को दीवार और ज़मीन पर रखा जाता है, और EUT, खड़ी ग्राउंड मेटल प्लेट्स से 0.4m दूर है।

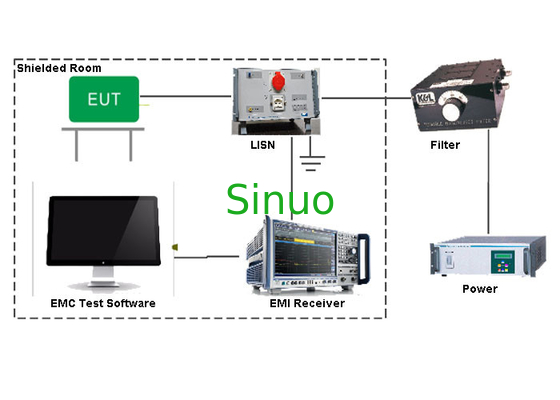

योजनाबद्ध आरेख
